Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc Metal Plaka Bükme Pres Hidrolik Abkant

Ürün Bilgisi

Bu Makine, RAYMAX tarafından 2020 yılında piyasaya sürülen yeni bir CNC bükme makinesidir ve yüksek hassasiyet ve maliyet performansı gereksinimleri olan üreticiler için uygundur. Makine, hacim olarak en popüler modelimiz ve yüksek kaliteli parçalardan yapılmış ve ciddi güvenilirlik sunan gerçek bir beygirdir. Y1 & Y2 Senkronizasyon teknolojisi, yüksek yaklaşma, viraj ve geri dönüş hızları sağlar. Bükülme uzunluğu kapasitesi ve basınç aralığı, çeşitli üretim gereksinimlerini karşılamak için özelleştirilebilir.

Bilimsel tasarım

1, Her biri bağımsız silindir tarafından kontrol edilen Y1 ve Y2 eksenlerinin senkron hareketi

2, Daha sonraki aşamada yapılandırmaya seçenekler ve yükseltmeler ekleme imkanı

Çevre dostu

Hidrolik sistemdeki basınç servo ana motorun kapalı çevrim kontrolü olduğundan, bekleme ve hızlı indirme (25 desibelden az), basma ve dönüş sırasında düşük gürültü. Servo motor kullanarak genel makineye göre daha düşük enerji tüketimi.

Makine gövdesinin istikrarlı ve dayanıklı performansı

1, makine çerçevesi entegre kaynak.

2, CNC üç boyutlu işleme merkezi tarafından tek bir işlemde oluşturulan makine çerçevesi, her bir montaj yüzeyinin paralelliğini ve dikeyliğini sağlar.

3, Temperleme ile iç stres laminasyonu.

4, Pas ve pas önleyici işlemi gidermek için kumlama.

1. Kontrol sistemi: DA52s (İsviçre'den Opsiyonel Cybelec CT8)

Hızlı, tek sayfa programlama

• Kısayol tuşuyla gezinme

•7” VGA renkli TFT

•4 eksene kadar (Y1, Y2 ve 2 yardımcı eksen)

• Taç kontrolü

•Araç/malzeme/ürün kitaplığı

•USB, çevresel arabirim

•Temel makine kontrol işlevleri Y1 Y2 XR eksenidir.

• Kapalı çevrim ve açık çevrim vanalar için gelişmiş Y ekseni kontrol algoritmaları

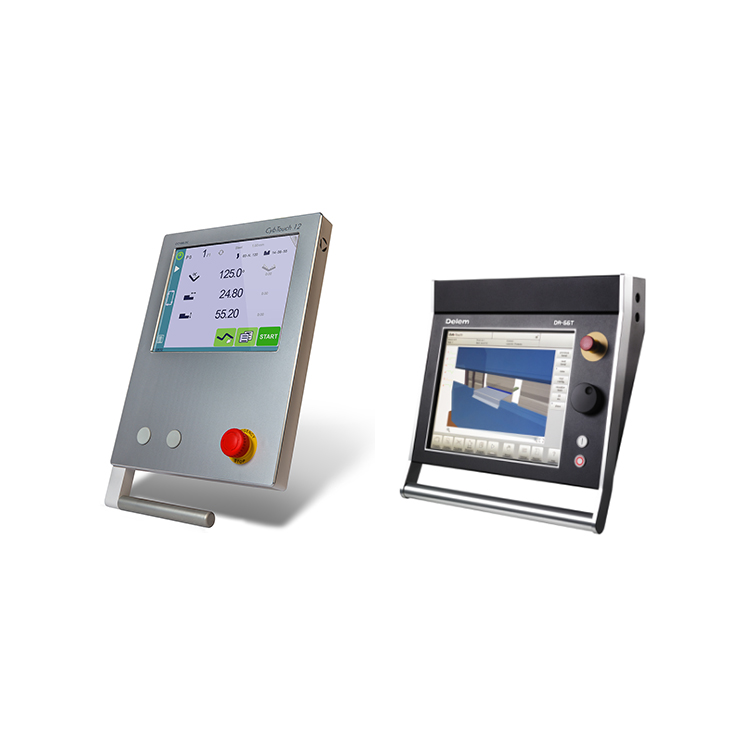

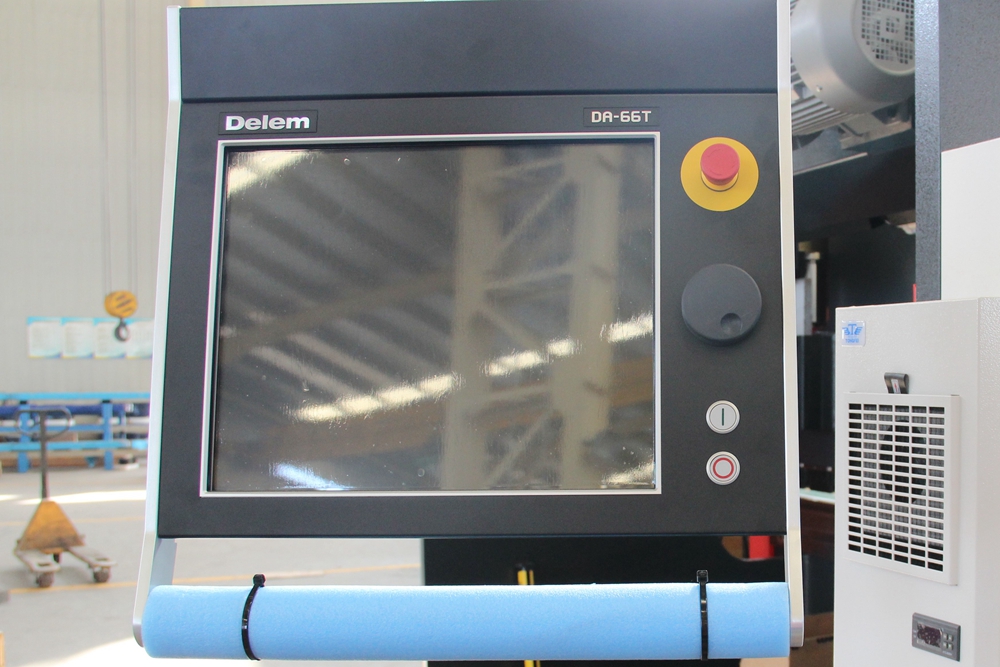

Opsiyonel Kontrol Sistemi：

(İsviçre'den DA66T DA69T / Cybelec CT8 CT12)

Opsiyonel Eksen(3 1/4 1/6 1/8 1)

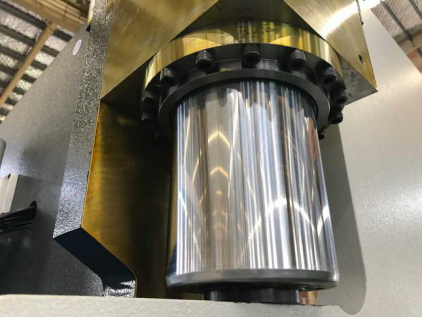

2. Silindir
Çin premium markası olarak 10 yıldan fazla hizmet ömrüne sahiptir.

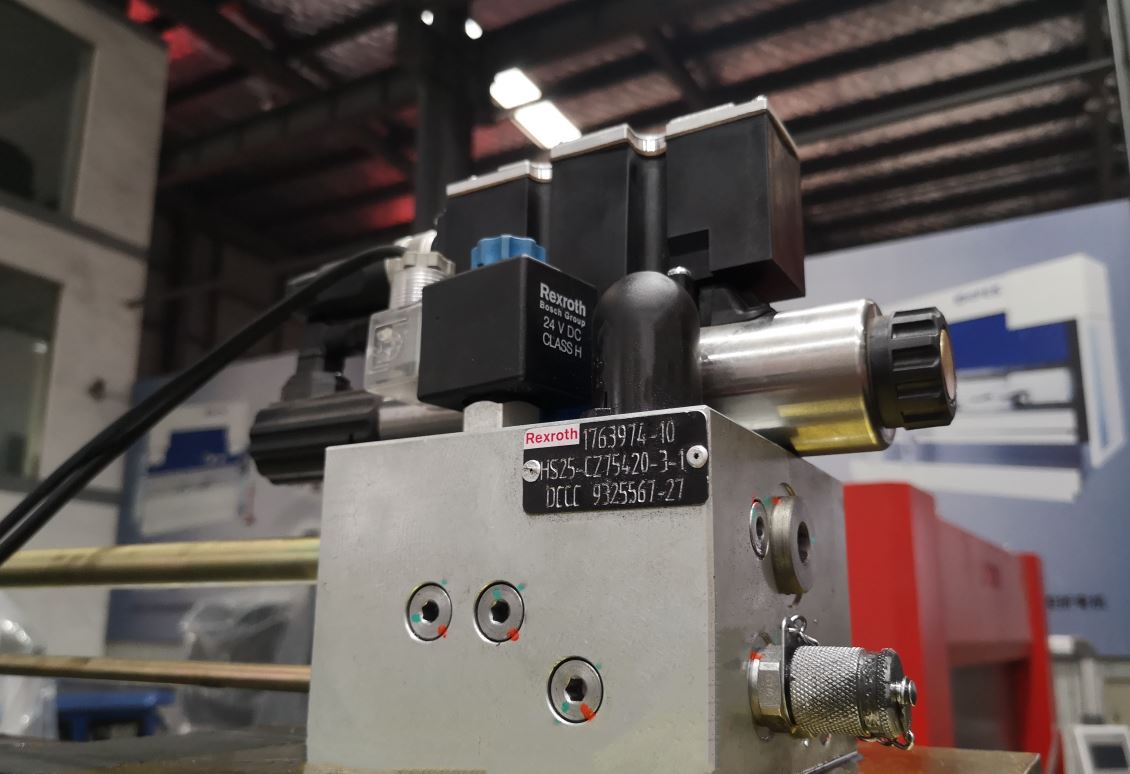

3. Oransal Valf
Oransal valf, Y1 Y2 eksen hareketlerini hassas bir şekilde düzenler

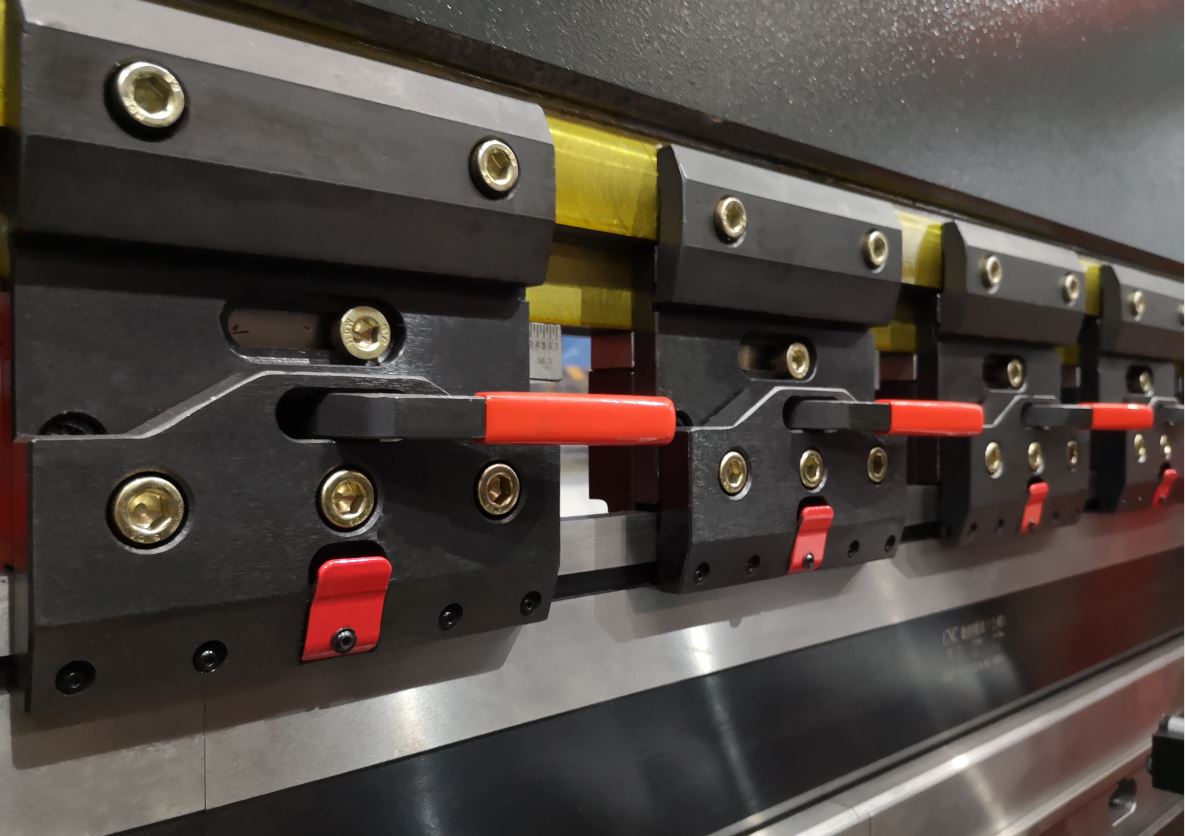

4. Hızlı Klip
Kurulum sürelerinizi azaltmak için dikey kurulum sayesinde hızlı takım değişiklikleri

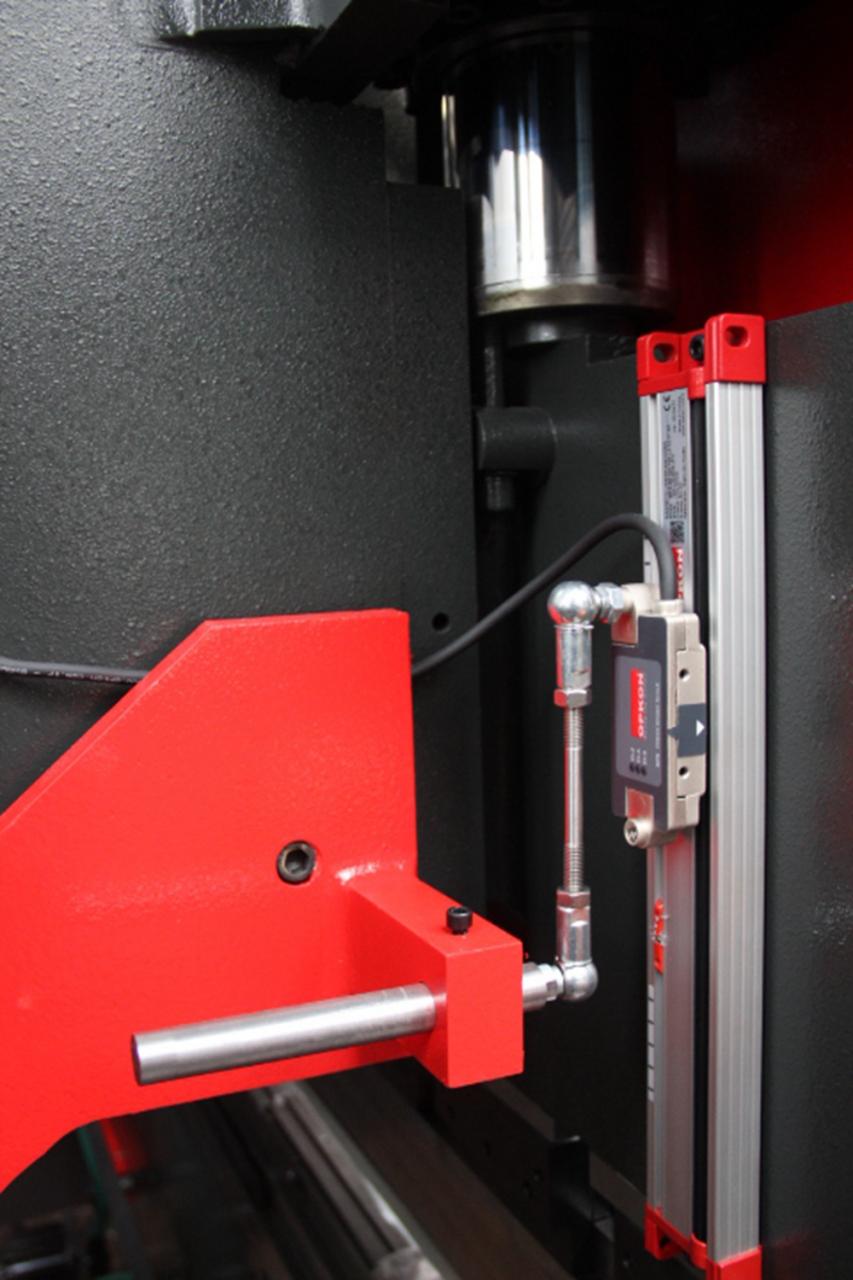

5. Izgara Cetvel hassas konumlandırma sağlar
Optik lineer kılavuz sistemi, ayrı kol ile makine yatağına sabitlenir. Bu çözümle, tüm sapma değerleri, bağlama hassasiyetlerinizi ve tekrarlanabilirliğinizi ayarlamak için kaydedilebilir.

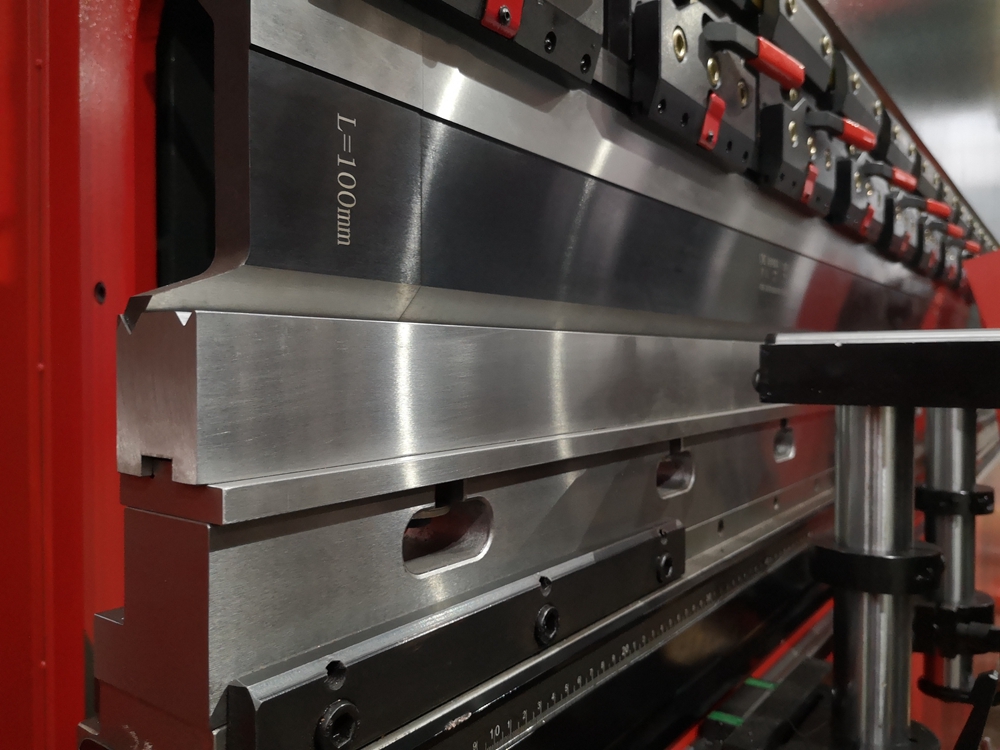

6. CNC Kalıp (Golin)
CNC eşmerkezli kalıp ， Çok işlevli, taraf değiştirmesi kolay

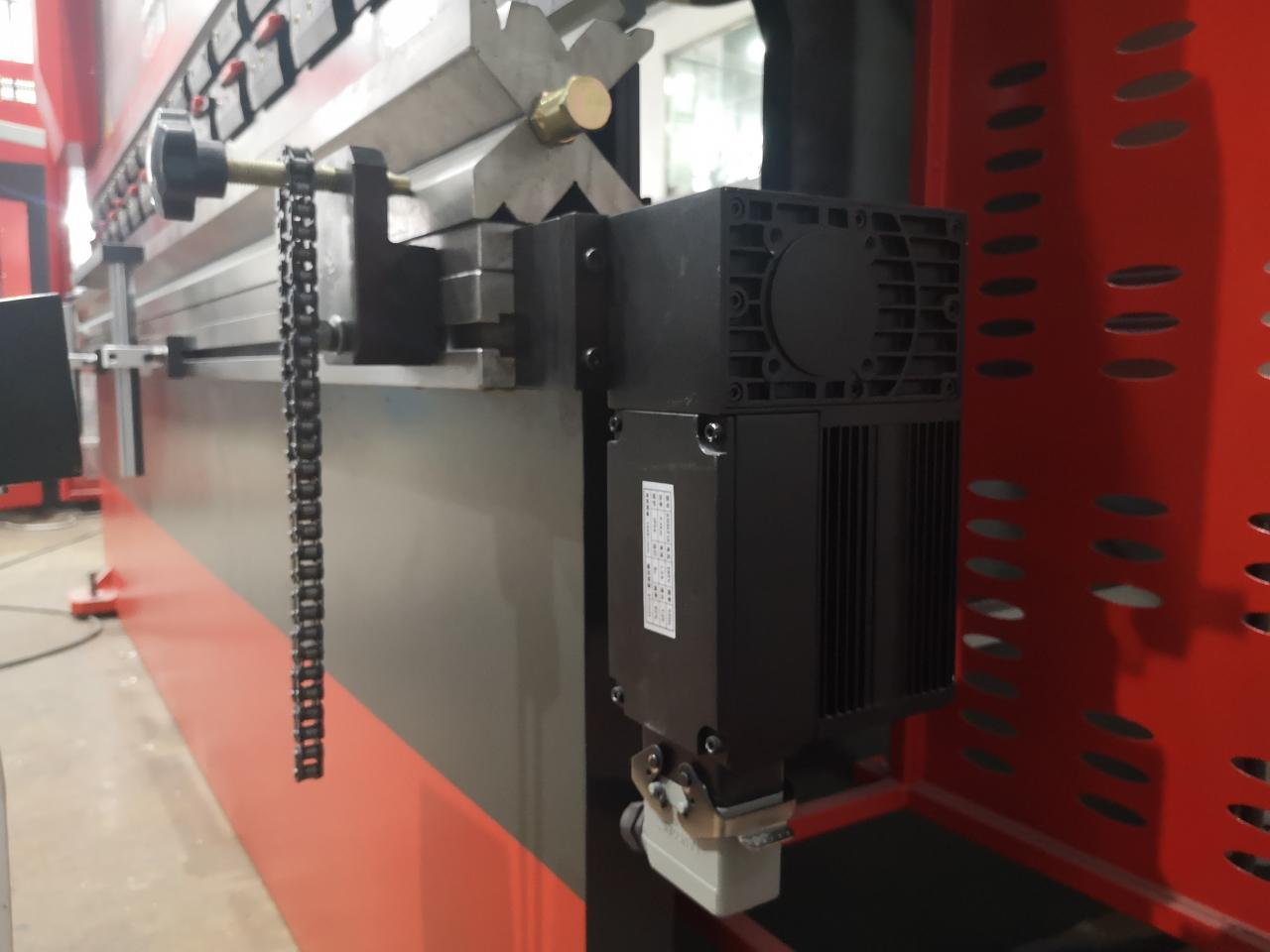

7. Otomatik Taçlama Sistemi
Eşitlenmiş kompanzasyon, mükemmel bükülme açısıCNC kontrol sistemi DA52s ile kontrol

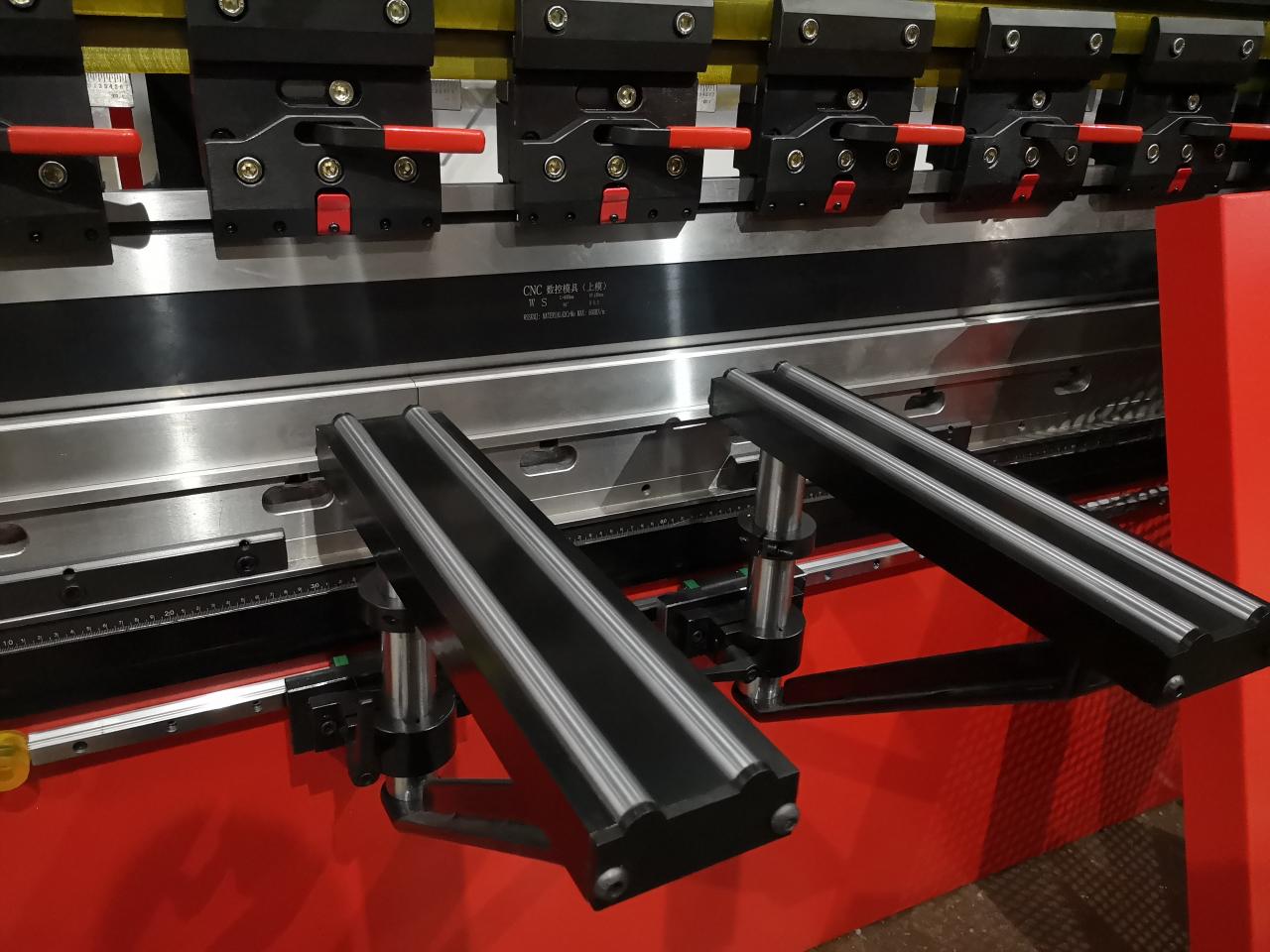

8. Destek Kolu
Ergonomik destek braketleri ve led çalışma alanı aydınlatması, çalışma kolaylığınızı en üst düzeye çıkarmaya hizmet eder.

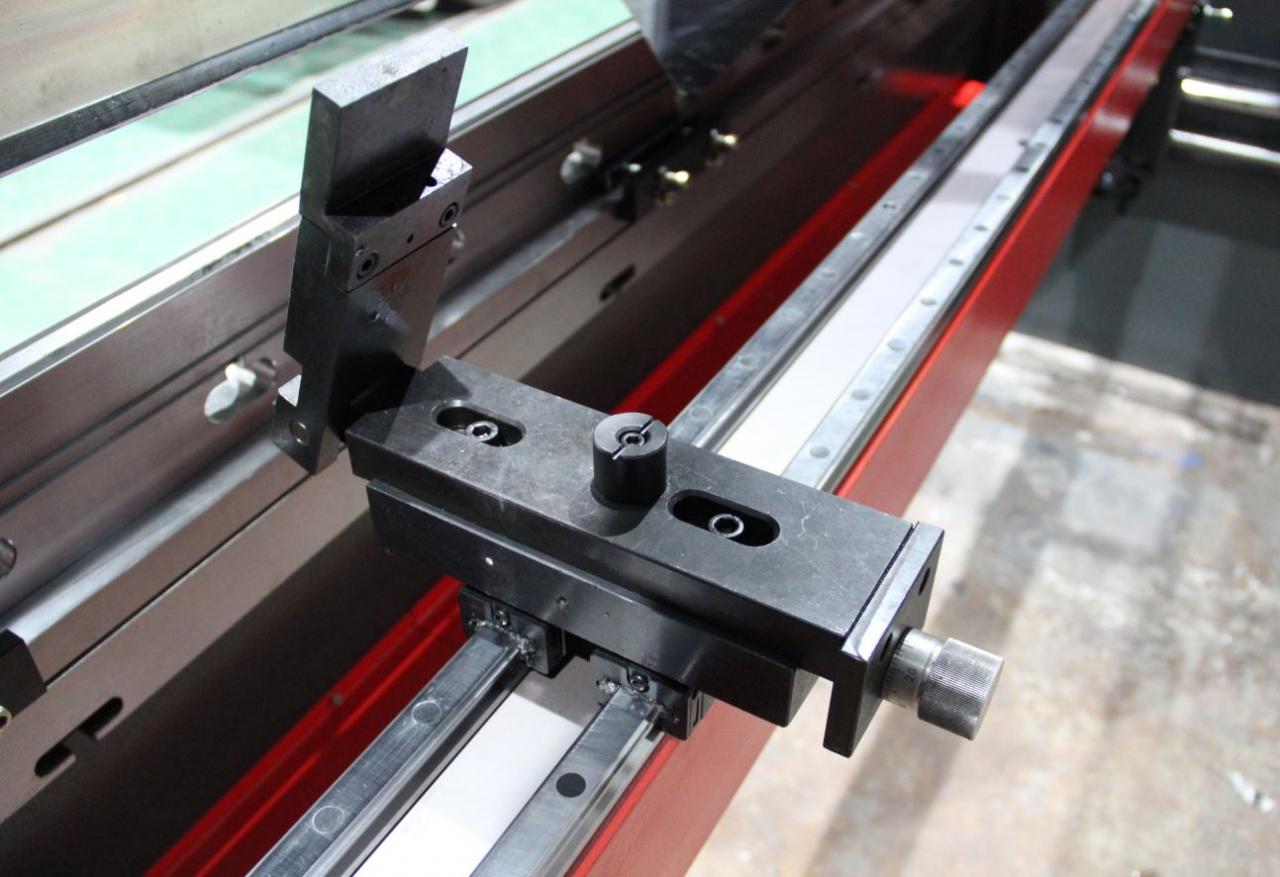

9. Çift Doğrusal Kılavuzlar ve Entegre Destek Kirişi
Parmak hareketi doğruluğunu geliştirmek için

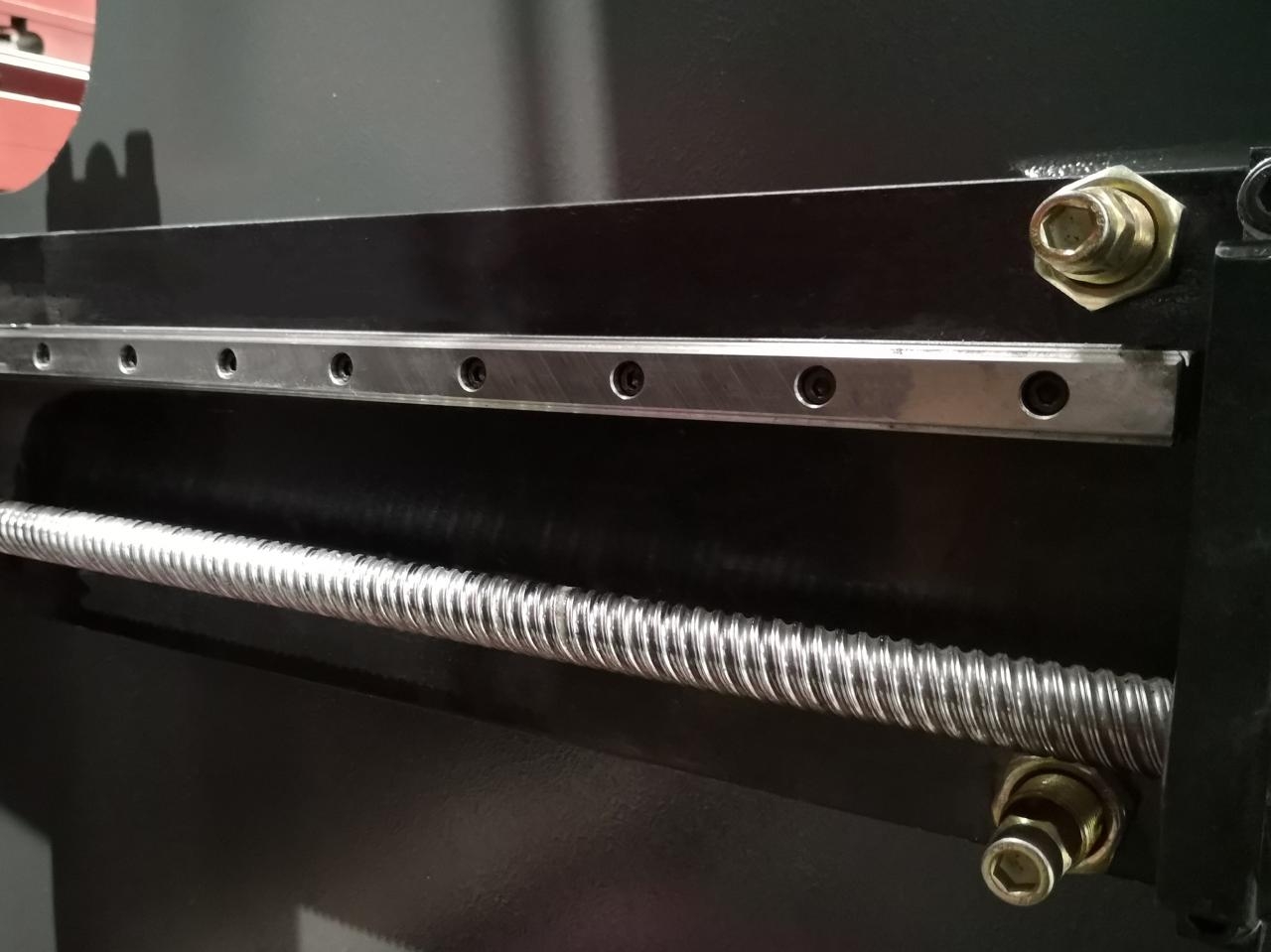

10. Vidalı Mil ve Lineer Kılavuz
Arka dayama hareket doğruluğunu iyileştirmek için vidalı mil ve lineer kılavuz sayesinde dinamik arka dayamalar ve yüksek hızlı eksen

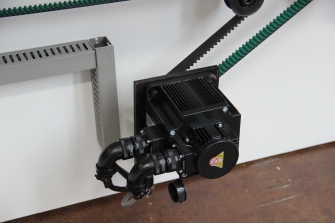

11. Servo Motor
Hız ve doğruluğu artırmak için servo sürücü X ve Y eksenleri konumlandırma.

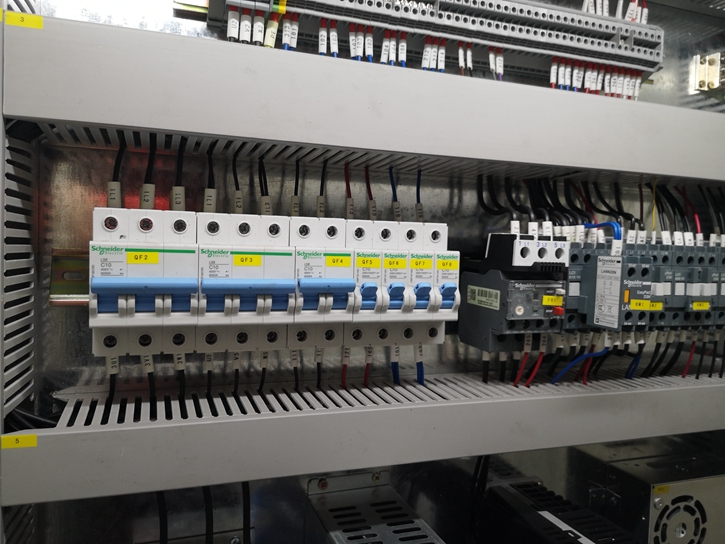

12. Ana elektrik bileşenleri
Uluslararası markaların seçimi, istikrarlı ve uzun ömürlü performans.

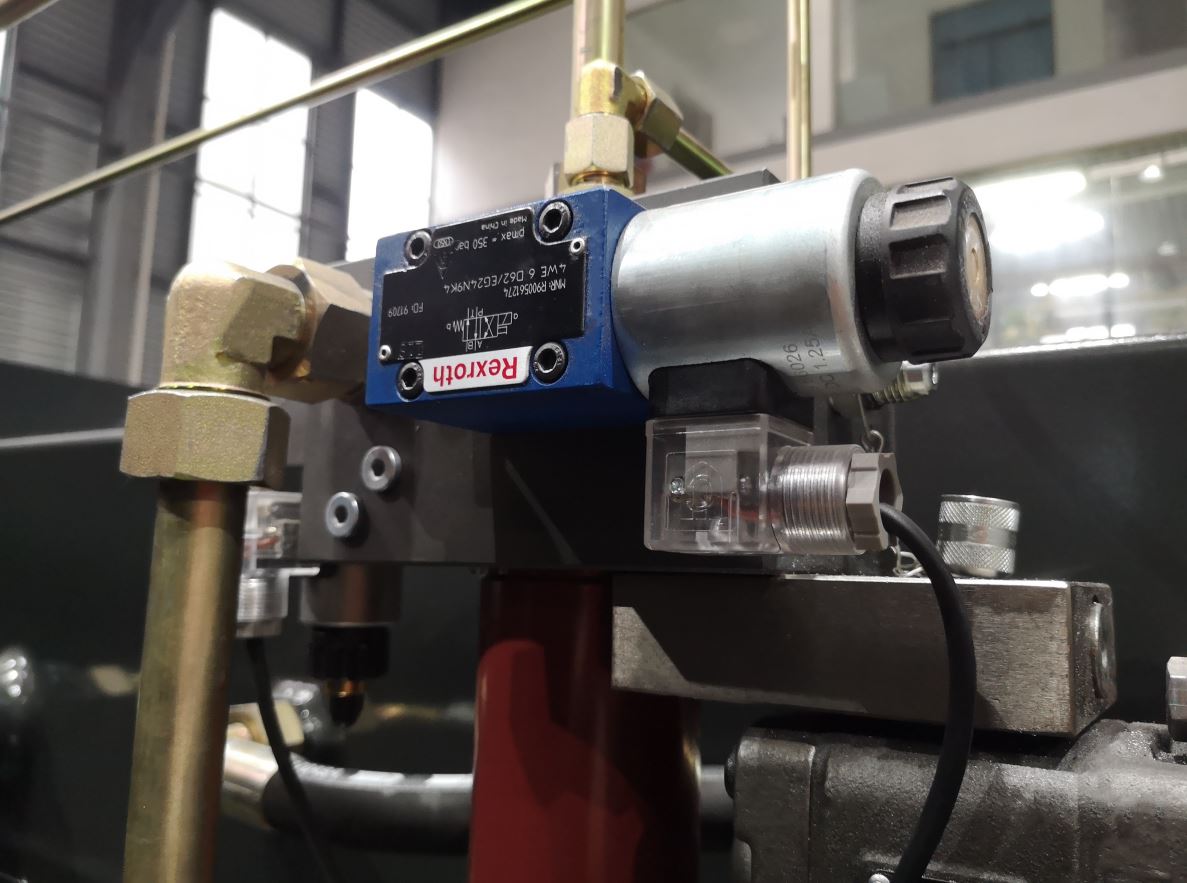

13. Hidrolik Valf
Uluslararası markaların seçimi, istikrarlı ve uzun ömürlü performans.

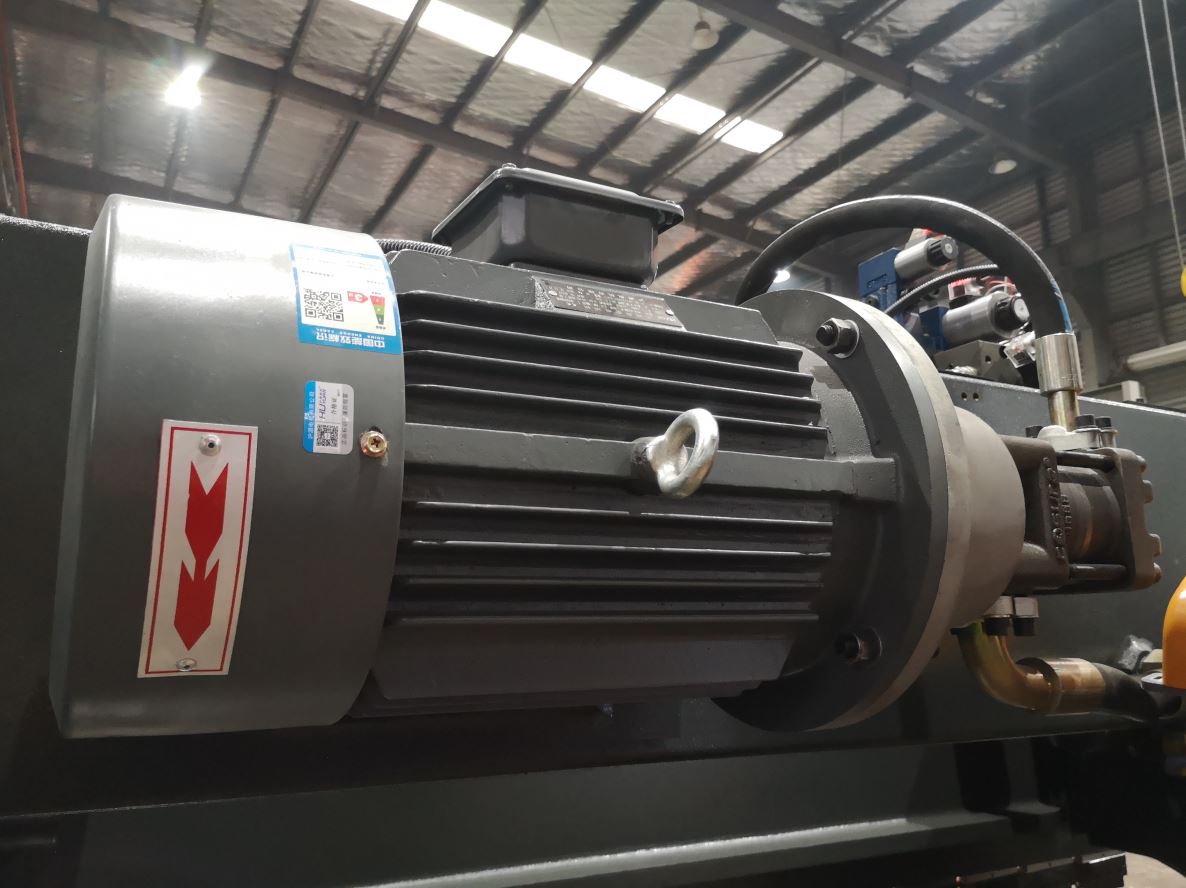

14. Ana Motor （Almanca'dan Siemens）Yağ Pompası（Amerika'dan Güneşli）
Uluslararası markaların seçimi, istikrarlı ve uzun ömürlü performans.

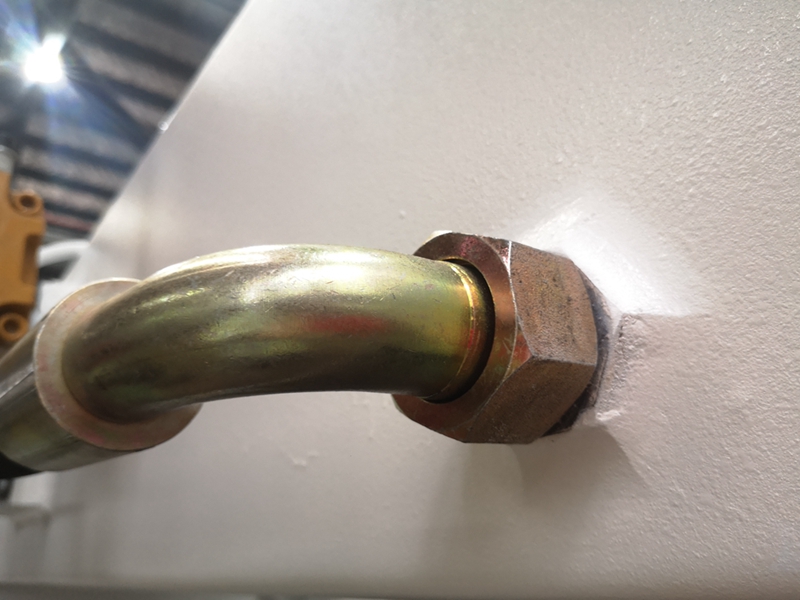

15. Boru Bağlantısı (Almanca'dan EMB)
Sızıntı yağı önlemek için onarımı kolay

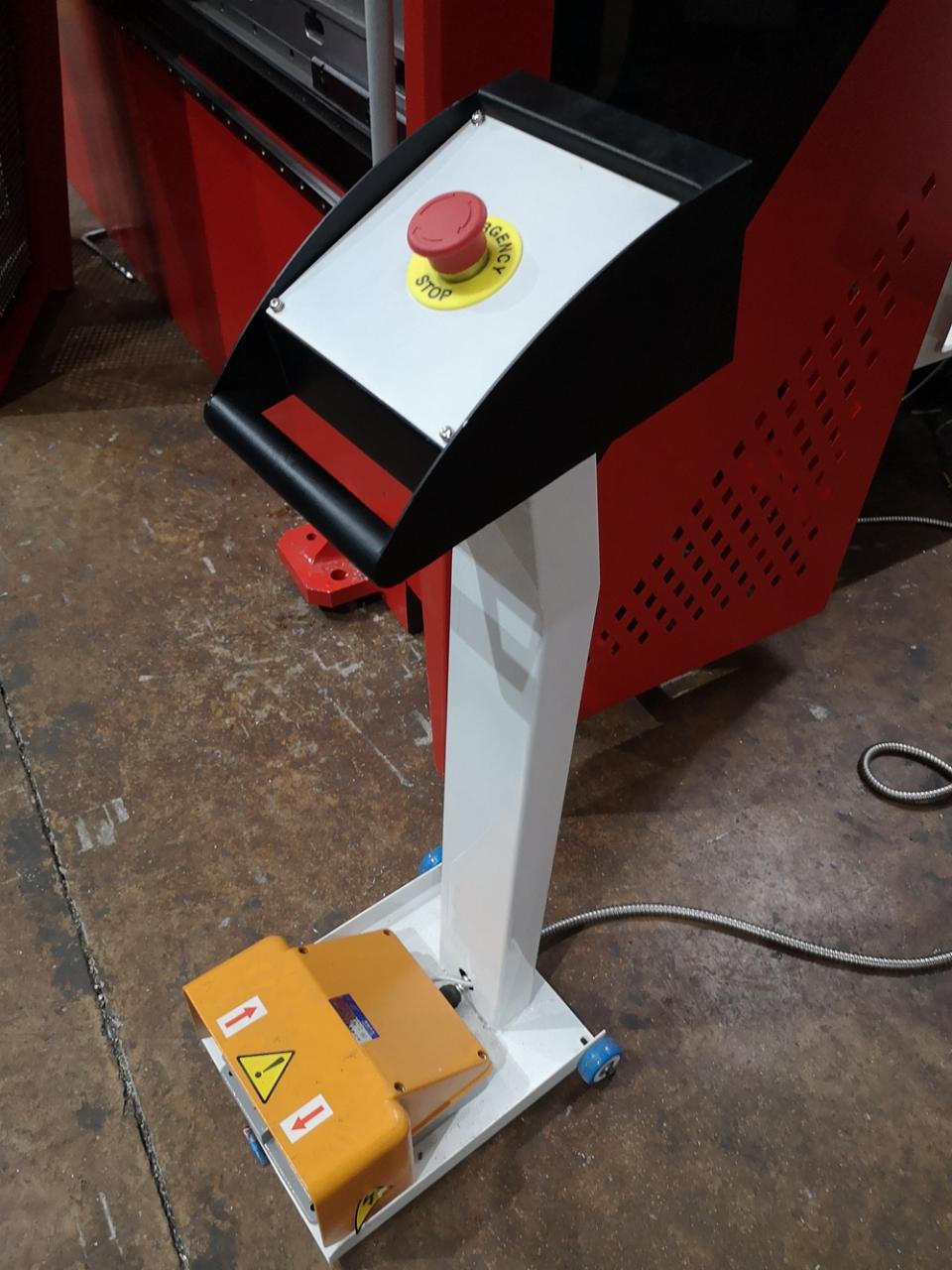

16. Ayak Pedalı Elektrik Bileşenleri (Fransa'dan Schneider)

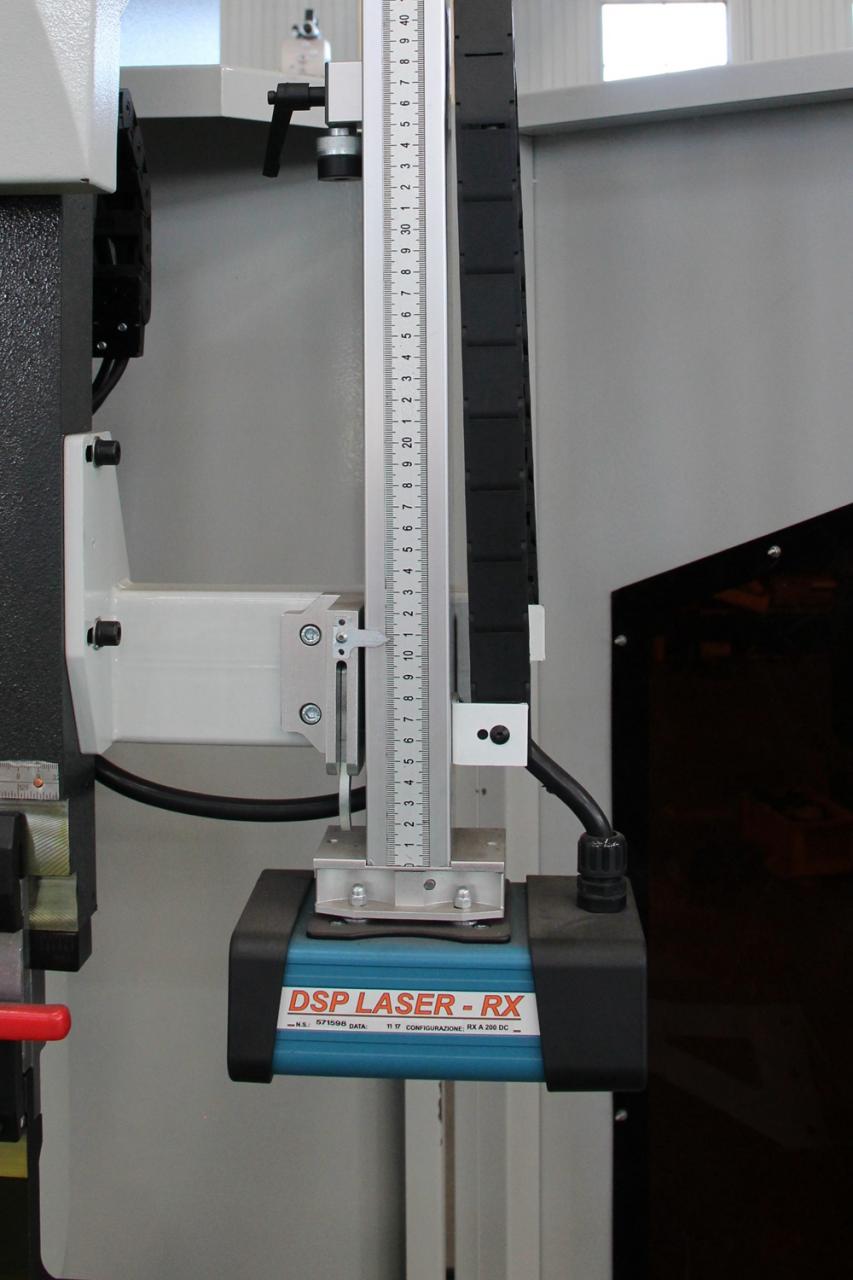

17. DSP Lazer Güvenli （Opsiyonel）
Lazer tarafından engel algılandığında bıçak durur.

Teknik parametreler

modeli	Kutup mesafesi (mm)	Boğaz derinliği (mm)	Kaydırıcı inme (mm)	Maksimum yükseklik (mm)	Güç (kw)	Ağırlık (kg)	Boyut (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Detaylar

• Kaydırıcı Strok (mm): 120 mm
• Otomatik Seviye: Tam Otomatik
• Boğaz Derinliği (mm): 320 mm
• Makine Tipi: Senkronize
• Çalışma Masası Uzunluğu (mm): 3200 mm
• Çalışma Masası Genişliği (mm): 150 mm
• Boyut: 3200x1600x2600mm
• Durum: Yeni
• İşlenen Malzeme / Metal: Pirinç / Bakır, Paslanmaz Çelik, ALAŞIM, Karbon çeliği, Alüminyum
• Otomasyon: Otomatik
• Ekstra Hizmetler: Son Şekillendirme
• Yıl: 2020
• Ağırlık (KG): 7000
• Motor Gücü (kw): 7.5 kw
• Önemli Satış Noktaları: Çok İşlevli
• Garanti: 2 yıl
• Uygulanabilir Sektörler: İnşaat Malzemesi Mağazaları, Makine Tamirhaneleri, Üretim Tesisi, Yiyecek ve İçecek Fabrikası, Matbaalar, İnşaat işleri, Enerji ve Madencilik, Yiyecek ve İçecek Mağazaları
• Showroom Konumu: Yok
• Pazarlama Türü: Yeni Ürün 2020
• Makine Test Raporu: Sağlandı
• Video giden denetimi: Sağlandı
• Çekirdek bileşenlerin garantisi: 1 Yıl
• Çekirdek Bileşenler: Rulman, Motor, Basınçlı kap, Motor, Diğer
• Model: WE67K Serisi-125T/3200
• Hammadde: Sac / Levha Haddeleme
• Kontrol sistemi: Delem DA66T
• Kontrol Eksenleri: Y1 Y2 X W-ekseni Crowning
• Elektrikli Bileşenler: Fransa'dan Schneider
• Ana Motor: Almanya'dan Siemens
• Teslim Süresi: 15 gün
• Kullanım: Sac Bükme
• Sertifika: CE ISO
