Fotoelektrik Korumalı Cnc Abkant Pres Elektro-Hidrolik Senkron Bükme Makinesi

Elektro-hidrolik pres freni

RAYMAX abkant pres, daha iyi kalite için bir CNC bombeleme sistemine, servo tahrikli arka dayama sistemine sahiptir.
artırılmış hızlar ve bükme sıralarını ve çarpışma noktalarını simüle etmek için 3D özellikli grafik kontrol ünitesi. Ayrıca GENIUS Serisi makinelerin çalışma hızları, strok, gün ışığı ve presleme kapasiteleri de yüksektir. Gelecek - artan enerji maliyetleri ve piyasada sunulan maliyet etkin hız kontrollü sürücülerin bir sonucu olarak, değişken hızlı çözümler ilerliyor.

Ürün Özellikleri

Tip	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nominal Kuvvet (KN)	630	800	1000	1600	2000	2500	3000
Bükme Uzunluğu (mm)	2500	3200	3200	3200	3200	2700	3200
Dikey Mesafe (mm)	1900	2700	2700	2700	2700	2700	2700
Boğaz Derinliği (mm)	350	350	400	400	400	400	400
Kaydırıcı Hareketi (mm)	170	170	200	200	200	200	200
Max.Açılış (mm)	380	380	420	420	420	420	420
Ana Güç (Kw)	5.5	7.5	7.5	11	15	15	22
Ötme Silindirleri	2	3	3	3	3	3	3
Kontrol Eksenleri	3+1	3+1	3+1	3+1	3+1	3+1	3+1
X Eksen Hareketi (mm)	500	500	500	500	500	500	500
X Eksen Hızı (mm/sn)	200	200	200	200	200	200	200
Genel Boyut (UxGxY)(mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Ağırlık (Ton)	5.8	7.8	8.5	11	14.2	15.6	16.8

Ürün Yapılandırması

DA-53T kontrol sistemi

* "Kısayol tuşu" dokunmatik navigasyon

*10.1" yüksek çözünürlüklü renkli TFT

*4 eksene kadar (Y1,Y2 + 2 yardımcı eksen)

* Taç kontrolü

*Araç / malzeme / ürün kütüphanesi

*Servo ve frekans invertörü kontrolü

*Kapalı döngü ve açık döngü valfler için gelişmiş Y ekseni kontrol algoritmaları.

* TandemLink (seçenek)

*USB bellek çubuğu arabirimi

*Profile-T çevrimdışı yazılımı

Hızlı Sıkıştırmalar

* Standart çift V alt kalıplar, seçim için farklı boyut ve çeşitli şekilli yuvalar, kalıpların değiştirilmesi için uygun, normal plakaları bükme kabiliyeti, yüksek maliyet performans oranı CNC çift V kalıp tezgahı, parçalı kalıpların montajı için uygun.

Tayvan HIWIN Vidalı Vidalı Ve Lineer Kılavuz Ray

*Tayvan HIWIN vidalı mil ve lineer kılavuz ray ile donatılmış arka dayama, yüksek stabilite, tek kabuklu çift kılavuz ray, yüksek hassasiyet, X ekseni sürücü, otomatik CNC sistemi ile yatay kurulum kabuk yapısını benimser

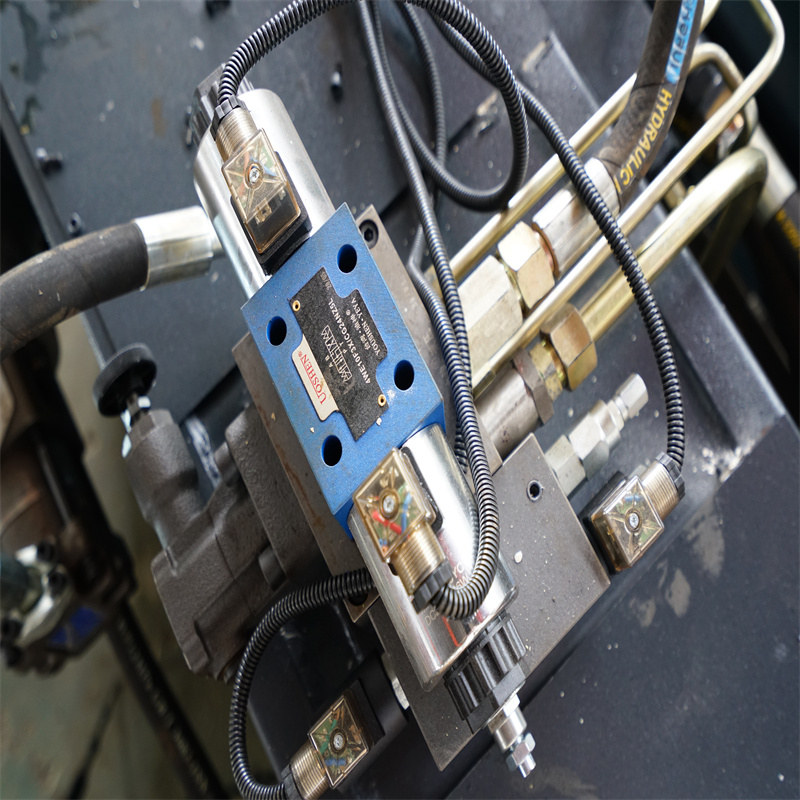

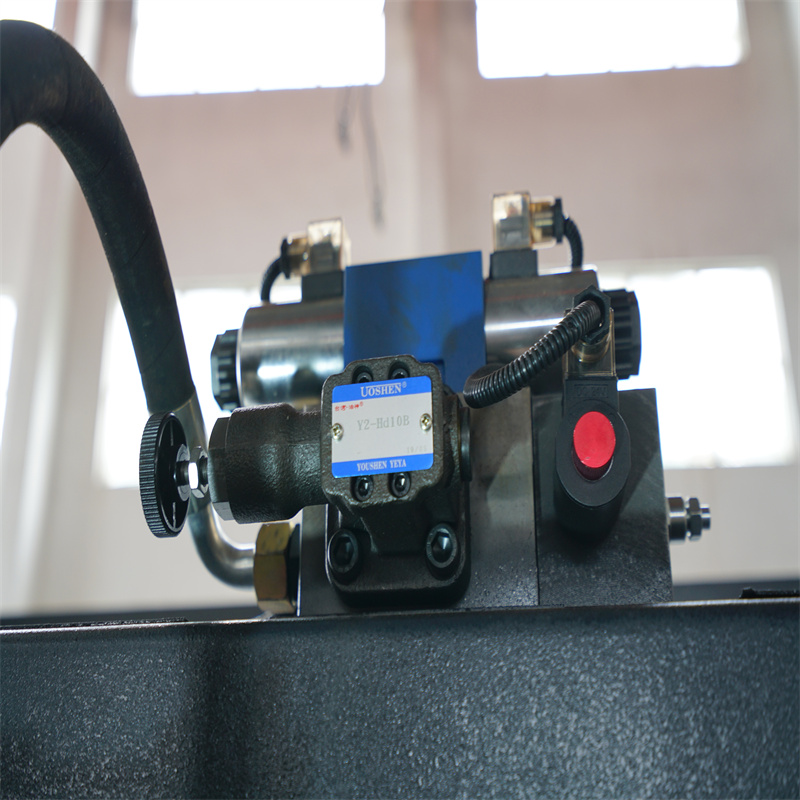

Dünyaca ünlü Hidrolik değer seti

Yüksek performans ve yüksek güvenilirlik, sızıntı ve arıza olmaması için en kaliteli Almanya BOSCH REXROTH silindir valfini benimseyin.

V-ekseni Mekanik Ötme

V ekseni mekanik ötme, bükme açısı ve doğrusallığın doğruluğunu artırır

Siemens motoru

Makine hizmet ömrünü garanti eder ve çalışırken gürültüyü azaltır

Ayak anahtarı

*Hareketli olup, istediğiniz zaman acil durum butonu ile çalışmayı durdurabilir. Kullanım ömrünü ve opsiyonel hassasiyetin arttırılması. Daha güvenilirdir.

Manuel arka dayama parmağı

*2 ila 5 arka dayama parmağı (standart 3)

0il pompası

* Hidrolik pompa için dünyaca ünlü amerikan markası. İyi performans gösterir ve tüm sistem için büyük güç sağlar. Sunny pompanın kullanılması, pompanın hizmet ömrünü garanti eder ve çalışma gürültüsünü azaltır.

42CrMo Takımları

* Kalıplar 42CrMo çelikten yapılmıştır, ısıl işlemden sonra 42 dereceye kadar sertlik, kalıp servis ömrünü garanti eder.

İspanya FAGOR Izgara cetveli

* Kaydırıcı konum sinyali, İspanya FAGOR Izgara cetveli tarafından kontrolöre geri gönderilir, ardından CNC kontrolörü, senkron valf açıklık boyutunu değiştirerek yakıt deposu miktarını ayarlar, böylece aynı frekansta çalışan sürgüyü (Y1, Y2) kontrol ederek paralelliği korur çalışma masasının durumu.

Güçlü Kabin

*Makine kararlılığını sağlamak için Fransız schneider elektriği ve X, Y eksenlerinin doğruluğunu kontrol etmek için Estun servo sürücü.

*Açık kapı

*Kapat

Detaylar

• Kaydırıcı Strok (mm): 120 mm
• Otomatik Seviye: Tam Otomatik
• Boğaz Derinliği (mm): 320 mm
• Makine Tipi: Senkronize
• Çalışma Masası Uzunluğu (mm): 3200
• Çalışma Masası Genişliği (mm): 3200 mm
• Boyut: 3500x1700x2200mm
• Durum: Yeni
• Menşe Yeri: Çin
• İşlenen Malzeme / Metal: Pirinç / Bakır, Paslanmaz Çelik, ALAŞIM, Karbon çeliği, Alüminyum
• Otomasyon: Otomatik
• Ekstra Hizmetler: Boy Kesme
• Yıl: 2021
• Ağırlık (KG): 2800
• Motor Gücü (kw): 13,5 kw
• Önemli Satış Noktaları: Otomatik
• Garanti: 2 yıl
• Uygulanabilir Sektörler: Oteller, Konfeksiyon Mağazaları, İnşaat Malzemesi Mağazaları, Makine Tamirhaneleri, Üretim Tesisi, Yiyecek ve İçecek Fabrikası, Çiftlikler, Restoran, Ev Kullanımı, Perakende, Yiyecek Dükkanı, Matbaalar, İnşaat işleri, Enerji ve Madencilik, Yiyecek ve İçecek Mağazaları , Diğer, Reklam Şirketi
• Showroom Konumu: Yok
• Pazarlama Türü: Yeni Ürün 2021
• Makine Test Raporu: Sağlandı
• Video giden denetimi: Sağlandı
• Çekirdek bileşenlerin garantisi: 2 yıl
• Çekirdek Bileşenler: Rulman, Motor, Pompa, PLC, Motor
• CNC Kontrol sistemi: DA53T
• İşlev: Sac bükme
• Güç: 13kw
• Ürün adı: frene basın
