15t 40t 80t 100t Hidrolik Abkant Pres Cnc Bükme Makinası

Abkant Pres/Bükme Makinası

hassas arka dayama, servo motor, güvenlik koruması, hızlı kelepçe, vidalı mil ve lineer kılavuz ile hidrolik pres fren cnc bükme makinesi. Hepsi Almanya, ABD, Hollanda, İtalya Marka parçalarından. Bükme kalınlığı ve uzunluğu özel olarak üretilebilir.

Kesilebilir grafikler

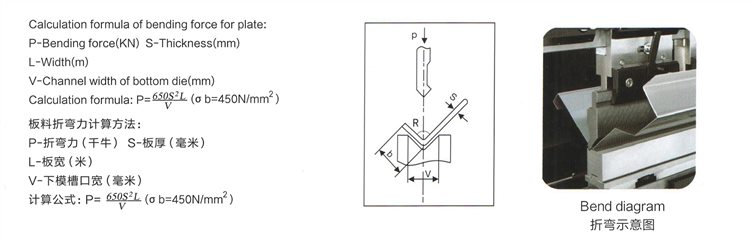

Abkant Pres için Kuvvet Tablosu

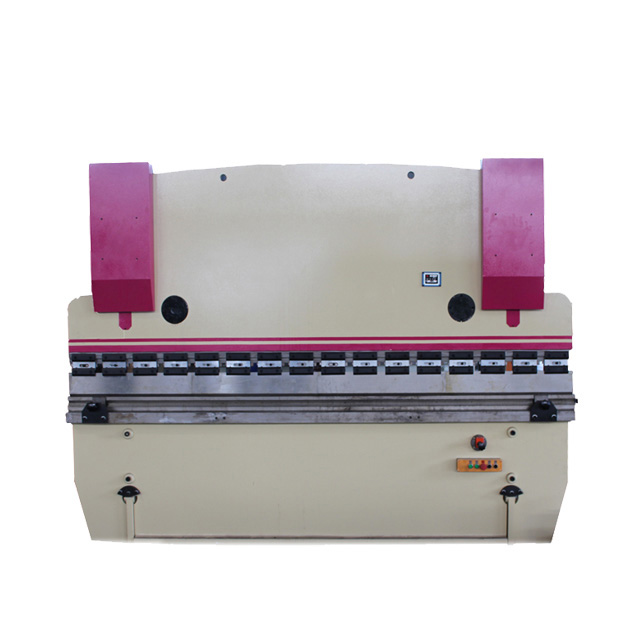

WC67Y/K pres freni

●Servo motor kontrolü

●100 programa kadar saklayın

●Program başına 25 büküme kadar

●Araç kitaplığı ve Takım programı

●Otomatik Büküm açısı programı

●Daha yüksek ram ve geri dönüş hızı

●Daha yüksek bükme ve konumlandırma hassasiyeti

WC 67Y/K Özellikleri

Tüm kaynaklı makine yapısı yüksek sertlik sağlar; makine, abkant presin güvenilirliğini ve hassasiyetini sağlayabilen ANSYS yazılımı tarafından tasarlanmıştır.

Arka dayama motorları, motorun frekansını ve voltajını değiştirerek arka dayama ve ramın yüksek konumlandırma doğruluğunu elde edebilen invertör tarafından kontrol edilir.

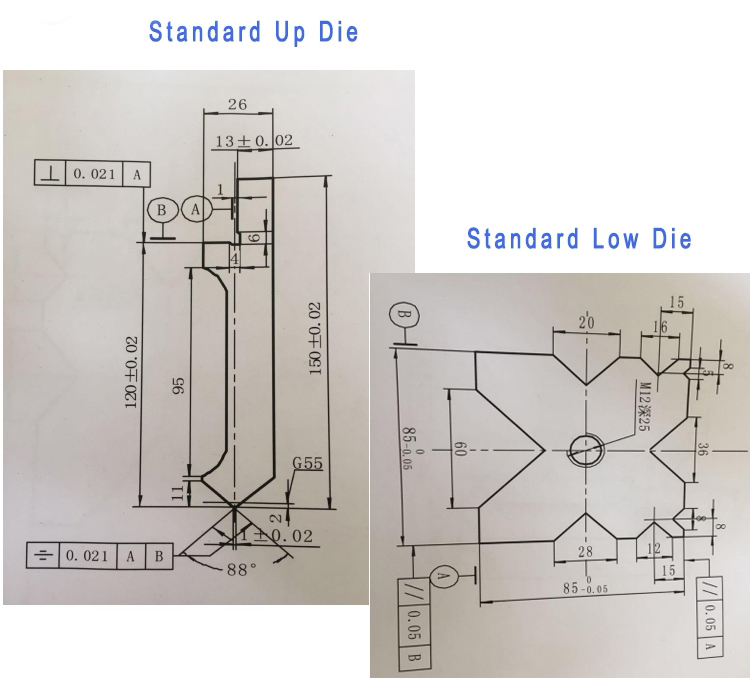

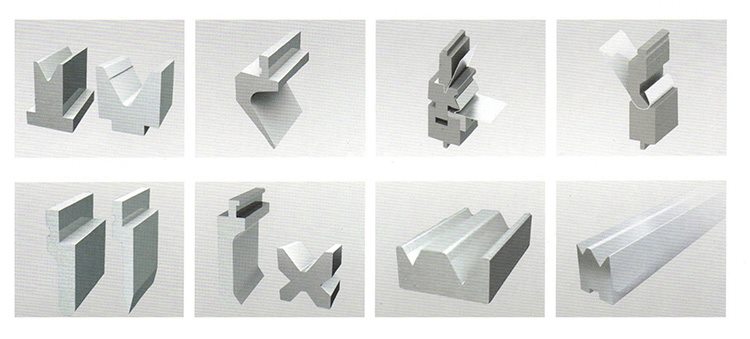

Farklı zımba ve kalıplar, Multi-V kalıp, yarıçap kalıbı, kaz boynu kalıbı vb. Gibi müşterinin gereksinimlerine göre isteğe bağlıdır. Bir set eksiksiz standart zımba ve kalıp ücretsiz olarak dahil edilecektir.

X ekseni (Backgahge) ve Y ekseni (Ram strok veya silindir stroku) E21 sistem kontrolörü tarafından programlanabilir, 40 gruba kadar program saklayabilir. Yan ve arka metal güvenlik görevlisi Avrupa güvenlik standardını karşılar.

Hidrolik aşırı yük, taşma valfi ile korunabilir, Sistem basıncı basınç şalteri ile kolayca düzenlenebilir.

Acil durum düğmeli ayak şalteri, kaza olduğunda makineyi hemen durdurabilir.

Tip	Nominal basınç	Çalışma Masası Uzunluğu	Sütun aralığı	boğaz derinliği	Slayt Kontur	Maksimum Açık	Motor gücü	Boyutlar
Tip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250 ton/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250 ton/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

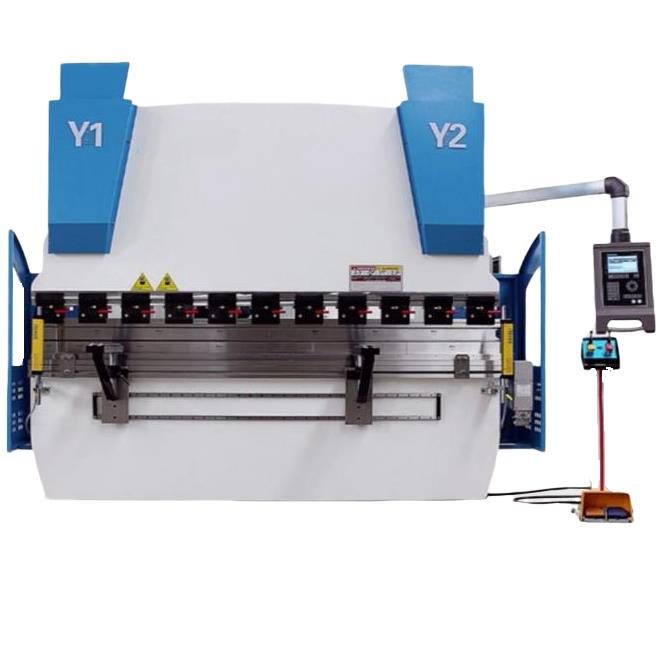

WE67K Serisi Elektro-hidrolik Servo Abkant Pres CNC Bükme Makinası

WE67K Serisi Elektro-hidrolik Servo Abkant CNC Bükme Makinesi, entegre kaynak ve entegre işleme yapısını benimser.

ANSYS sonlu elemanlar analiz yazılımı ile gövdenin ana bileşenleri analiz edilmekte, bu da güvenilirliği ve
takım tezgahının genel doğruluğu.

Her iki taraftaki ana yağ silindiri, geleneksel mekanik bölme tipi bükmenin strok kontrol modunu kırar
makine ve Almanya'dan ithal edilen elektro-hidrolik servo valf ve Almanya'dan ithal edilen ızgara cetvelinden oluşan kapalı döngü kontrol modunu benimser.

WE67YK Özellikleri

●Gelişmiş Yapılandırma, yüksek hassasiyet ve yüksek verimli CNC hidrolik pres freni

●Bütünsel kaynak yapısı

●Elektro-hidrolik servo sistem, kapalı çevrim sürgü senkronizasyonunu kontrol eder

●Çift taçlandırma mekanizması

●3 1 eksenli standart konfigürasyon:
Y1 (sol silindirin yukarı-aşağı)
Y2 (sağ silindirin yukarı-aşağı)
X(geriye doğru ileri-geri)
V(hidrolik kaplama)

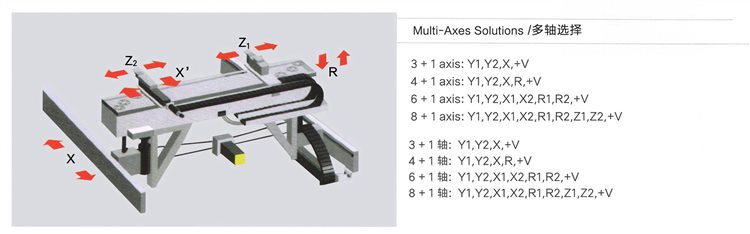

●Arka Dayama Sistemi Opsiyonel:
4 eksen Arka Dayama(X.R,Z1.Z2)
5 eksen Arka Dayama(XR Z1. Z2,X')
6 eksen Arka Dayama(X1. X2. R1. R2, Z1. Z2)

Tip	Nominal basınç	Çalışma Masası Uzunluğu	Sütun aralığı	boğaz derinliği	Slayt Kontur	Maksimum Açık	Motor gücü	Boyutlar
Tip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

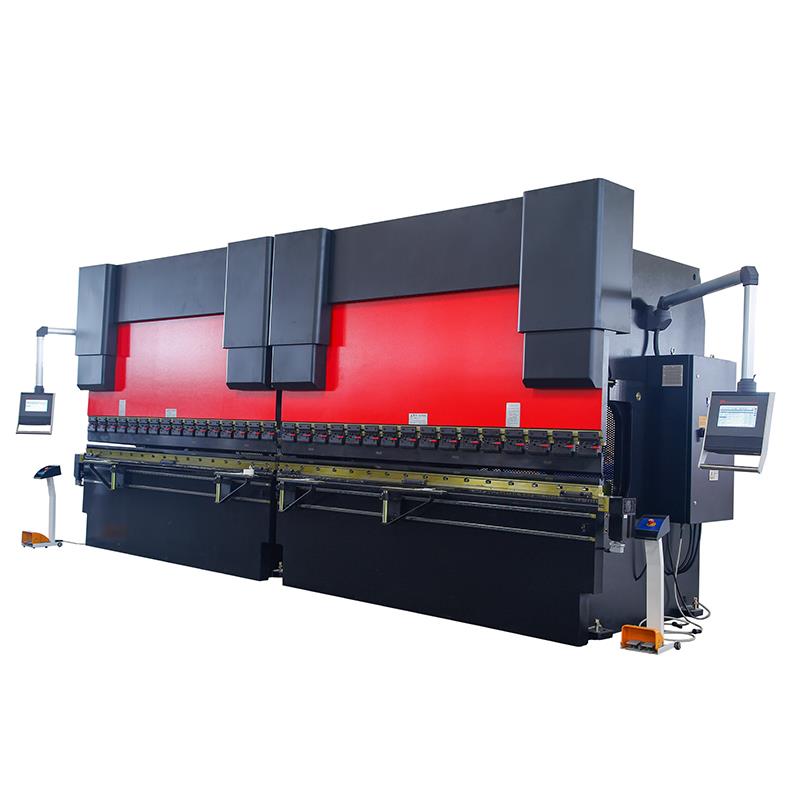

Çift pres freni

İkili makine bağlantı senkron ekipmanını yapılandırmak için iki (WC67Y/WE67K) ana bilgisayar seçildi.

Çift makineli kombine bükme makinesi, özellikle şehir inşaatı, otoyol ışık direği, elektrik direği vb. için uygun süper uzun iş parçasını işleyebilir.

Üretim verimliliğini artırmak için iki tip takım tezgahı da ayrı ayrı kullanılabilir ve bir sapma ile donatılmıştır.
tazminat mekanizması.

Senkron mekanizma, mekanik sıvı servo ve mekanik bloğu benimser. ●Bu makine iki takım 400 ton abkant pres ile birleştirilmiştir.

Tandem kontrol, senkronize çalışmayı sağlar. Tek makine çalışma masası, sağ ve sol duvar panosu ile birleştirildi.

Nakliye nedeniyle, monte edilmiş yapıyı benimsiyoruz. Raf güçlü bir rijitliğe sahiptir, sağ ve sol duvar panosuna iki silindir yerleştirilmiştir, hidrolik sistem elektrik sisteminin etkisi altındaydı, sürücü ram çalışıyor. Ram üzerinde üst kalıplar vardır, üst kalıplara ve alt kalıplara dokunulduğunda sistem basıncı artıracak ve iş parçalarını oluşturacaktır.

Farklı kalıplar ve farklı büküm türleri altında farklı şekillerde iş parçaları elde edilebilir. Kalite istikrarlı ve
güvenilir.

Tip	Nominal basınç	Çalışma Masası Uzunluğu	Sütun aralığı	boğaz derinliği	Slayt Kontur	Maksimum Açık
Tip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

SSS

1. Şirketiniz özelleştirilmiş teklifi kabul ediyor mu, özel ihtiyacımız var.

RAYMAX, modüler cnc makineleri araştırma ve üretimine odaklanan bir şirkettir. Çok zengin bir deneyime ve güçlü takım tezgahı araştırma ve geliştirme kabiliyetine sahibiz. Belirli miktarda ihtiyaçlarınız olduğu sürece, size özelleştirilmiş yüksek verimli ekipman sunmaya çok istekliyiz.

2. Şirketinizdeki makine hangi sertifikayı alıyor?

ISO9001 Kalite Sistem Onayını ve CE Sertifikasını geçtik.

3. Opsiyonel konfigürasyon için fiyat listeniz var mı?

Çeşitli konfigürasyonlarımız ve çok farklı özelliklerimiz var, bu yüzden size fiyat listesi sunamıyoruz. Belirli belirli yapılandırmalarla ilgileniyorsanız lütfen satış mühendisimizle iletişime geçin.

4. Şirketiniz CIF fiyatını kabul ediyor mu?

CIF fiyatına, farklı hedef limanlara göre ve farklı aylarda çeşitli teklif vermesi gereken cnc makinesinin nakliye maliyeti dahildir. Böyle bir ihtiyacınız olduğunda lütfen bizimle iletişime geçin. CIF fiyatına denizcilik primi de dahil olup, bu tutar 1,1* toplam tutarın 2‰'si kadardır.

5. Mühendisiniz makineyi tamir etmek ve biraz eğitim almak için ülkemize gelirse, maliyeti ne kadar olur?

Maliyet, esas olarak gidiş-dönüş uçak bileti, pansiyon ve konaklama maliyetinin yanı sıra v isa ücretini içerir. Personel maliyeti
100USD/gün/kişi, normalde iki kişilik bir iştir. Ancak, büyük bir ekipmana veya tüm hattın kurulumuna ve hata ayıklamasına bağlı olacaktır.

6. Garanti nedir?

Garanti süresi, makinenin ithalatçının limanına ulaştığı günden başlamak üzere 12 aydır.

7. Ulaşım yöntemleriniz nelerdir?

Çoğu ülke için makinemizi deniz yoluyla taşıyacağız, iç ülkelerde olduğu gibi demiryolu veya karayolu taşımacılığını kullanabiliriz. İhraç edilen cnc makinesi, 40 HQ'ya sabitlenebilen tahta sandık ile paketlenir.

8. Makine garanti kapsamı dışındaysa, aksesuarların maliyeti nasıl tahsil edilir?

Yedek parçaya ihtiyaç duyan garanti dışı makine için parça teklifine göre ücret alacağız. Herhangi bir sorunuz varsa, lütfen danışma için bize e-posta gönderin.

9. Makine arızası için ne yapardım?

Makine arızası ve kullanıcılar sorunu çözemezse, lütfen danışma için bize e-posta gönderin. Servis departmanımız 24 saat içinde cevap verecektir.

10. Makine garantisi nasıl tanımlanır? Zamanlamaya ne zaman başladınız?

Garantiyi fabrika numarasına göre tanımlarız. Garanti süresi, ekipmanın devreye alınması ve kabulünden sonra sayılır. Herhangi bir sorunuz varsa, lütfen danışma için bize e-posta gönderin.

11. Takım tezgahının garanti süresi ne kadardır?

Müşteri makinelerine bağlılığımız bir yıl garantilidir. Bu siteye üye olarak kayıtlı kullanıcı makinenin fabrika numarası ile satın aldığında 3 aya kadar uzatılmış garantiden yararlanabilirsiniz. Ayrıntılar için lütfen üyelik hizmetine bakın.

12. MC'nin bakım kılavuzu ve kullanım kılavuzu var mı?

Fabrikadan çıkan her cnc makinesi, bakım kılavuzu ve kullanım kılavuzu dahil olmak üzere ilgili seri veya model İngilizce talimatlarıyla birlikte olacaktır. Ekli belgeler ayrıca cnc kontrolör talimatını, satın aldığınız parça talimatını (döner tabla, yağ soğutucusu gibi) içerebilir.

Detaylar

Kaydırıcı Strok (mm): 320 mm
Otomatik Seviye: Yarı otomatik
Boğaz Derinliği (mm): 450 mm
Makine Tipi: Burulma Çubuğu, Boncuk Makinesi
Çalışma Masası Uzunluğu (mm): 4000
Çalışma Masası Genişliği (mm): 400 mm
Boyut: 6060*3100*3800mm
Durum: Yeni
İşlenen Malzeme / Metal: Paslanmaz Çelik
Otomasyon: Otomatik
Ekstra Hizmetler: Boy Kesme
Yıl: 2021
Ağırlık (KG): 1850
Motor Gücü (kw): 37 kw
Önemli Satış Noktaları: Otomatik
1 yıl garanti
Uygulanabilir Sektörler: İnşaat Malzemesi Mağazaları, Makine Tamirhaneleri, Üretim Tesisi, Çiftlikler, Perakende, İnşaat işleri, Reklam Şirketi
Showroom Yeri: Amerika Birleşik Devletleri, Almanya, Vietnam, Brezilya, Peru, Meksika, Rusya, Tayland, Fas, Kenya, Şili, Cezayir, Güney Afrika
Pazarlama Türü: Yeni Ürün 2020
Makine Test Raporu: Sağlandı
Video giden denetimi: Sağlandı
Çekirdek bileşenlerin garantisi: 1 Yıl
Çekirdek Bileşenler: Motor
Sağlanan Satış Sonrası Hizmet: Yurtdışındaki makinelere hizmet verebilecek mühendisler, Ücretsiz yedek parça, Saha kurulumu, devreye alma ve eğitim, Saha bakım ve onarım hizmeti, Video teknik desteği, Çevrimiçi destek
Hammadde: Çelik Bar
Güç: Hidrolik
Kullanım: Sac Bükme
Voltaj: 220V/380V/400V
İşleme malzemesi: Çelik Alüminyum
Kullanarak: Kare çelik I-kiriş vb.
İşlenen Malzeme: Hafif Çelik Sac Levha bükme
Malzemeler: Alüminyum levha bükme
Sertifika: ISO 9001:2000
Garanti Sonrası Servis: Video teknik destek, Çevrimiçi destek, Yedek parça, Saha bakım ve onarım hizmeti
