Wc67k-400T Cnc Plc Manuel Sac Bükme Makinası Hidrolik Nc Abkant Pres Makinası

Ürüne Genel Bakış

Özel sayısal kontrol sistemi, hidrolik pres fren makinesinin ana çerçevesi ile donatılmıştır.

Çok adımlı programlama işlevi, otomatik çalışma ve çok adımlı prosedürlerin sürekli konumlandırılmasının yanı sıra arka durdurucu ve kayma bloğu konumları için otomatik bir hassas ayar elde edebilir.

Makine, işlem miktarının gerçek zamanlı gösterimi, konum durdurucu ve kayma bloğunun güç kesintisi belleği ve ayrıca prosedürler ve parametreler için büküm sayma işleviyle donatılmıştır.

Makinenin işleme hassasiyetinin daha yüksek olması için, arka durdurucunun konumlandırma hassasiyetini sağlamak için arka durdurucu için ithal bilyalı rulman kurşun vida ve lineer kılavuz ray kullanılır.

Performans ve Özellikler:

1. Makine gövdesi genel kaynaklı ve genel olarak işlenmiş bir yapıdadır ve analiz için makine gövdesinin ana parçalarına ANSYS finlte eleman analiz yazılımı uygulanır, bu da takım tezgahının güvenilirliğini ve tüm makinenin hassasiyetini sağlamıştır.

2. Almanya'dan ithal edilen elektrohidrolik servo valf ve ithal ızgara cetvelinden oluşan kapalı döngü kontrol modu, her iki taraftaki ana yağ silindirleri için, mekanik durdurucu tipi geleneksel bükme makinelerinin strok kontrol desenini kırmak için benimsenmiştir. kayma bloğunun konumu için geri bildirim hassasiyeti, doğru ve kararlı çalışma, iyi senkronizasyon performansı ve kayma bloğunun yüksek tekrarlanan konumlandırma hassasiyeti.

3. Arka durdurucunun durma hassasiyetini sağlamak için arka durdurucudaki tüm fonksiyonel parçalar için ithal parçalar kullanılır ve arka durdurucunun mekanizması, müşteri gereksinimlerine göre daha eksiksiz işlevler için birden fazla durdurma şaftı olacaktır.

4. Almanya'dan ithal edilen entegre kontrol sistemi, boru hatlarının kurulumunu basitleştirmek ve takım tezgahının basit ve güzel görünümünün yanı sıra kararlı çalışmayı sağlamak için tüm hidrolik sistem için benimsenmiştir.

5. C-şekilli plakalar, makine gövdesinin her iki tarafına takılmıştır ve yüksek hassasiyetli ızgara cetveli, C şekilli plakalar üzerine monte edilmiştir, böylece, bükme işlemi sırasında makine gövdesinin bozulmasından kaynaklanan bekleyen hassasiyet üzerindeki etkiyi önlemek için.

6. Alt tezgah, yüksek bükülme hassasiyeti ve garantili uzun stabilite ile etkin bir ölü bölge içermeyen telafi elde etmek için hidrolik sapma için otomatik dengeleme mekanizması ile donatılmıştır.

Sayısal kontrol sistemi, İtalyan ESA, Hollanda DELEM'in elektrohidrolik servo bükme makineleri için özel sayısal kontrol sistemini ifade eder. veya İsviçre CYBELEC Şirketleri, bükme açısı için grafik programlama, açı düzeltme telafisi için otomatik hesaplama ve bükme basıncının ayarlanması, tezgah bozulması için telafinin otomatik hesaplanması, iş parçalarının uzunluğunun uzatılması, tek pres için bükme basıncı, açık mesafe fonksiyonlarını gerçekleştirebilen , ve arka durdurucunun çekilmesi vb.

BİR BAKIŞTA ÖZELLİKLER

DELEM DA53T Denetleyici özelliği:

1. 10.1" yüksek çözünürlüklü gerçek renkli TFT ekran.
2. 4 eksene kadar kontrol (Y1,Y2 2 yardımcı eksen)
3. Mod/malzeme/Ürün kitaplığı ile sapma telafisi kontrolü.
4. Servo veya frekans dönüştürme kontrolünü destekleyin.
5. Gelişmiş Y ekseni kontrol algoritması hem kapalı döngü valfini hem de açık döngü valfini kontrol edebilir.
6. Ağ çift bilgisayar bağlantısı (isteğe bağlı).
7. USB çevresel arabirim.Profile-53tl çevrimdışı programlama yazılımı.

Çoklu V kalıp (isteğe bağlı)
Arka tutma sistemi

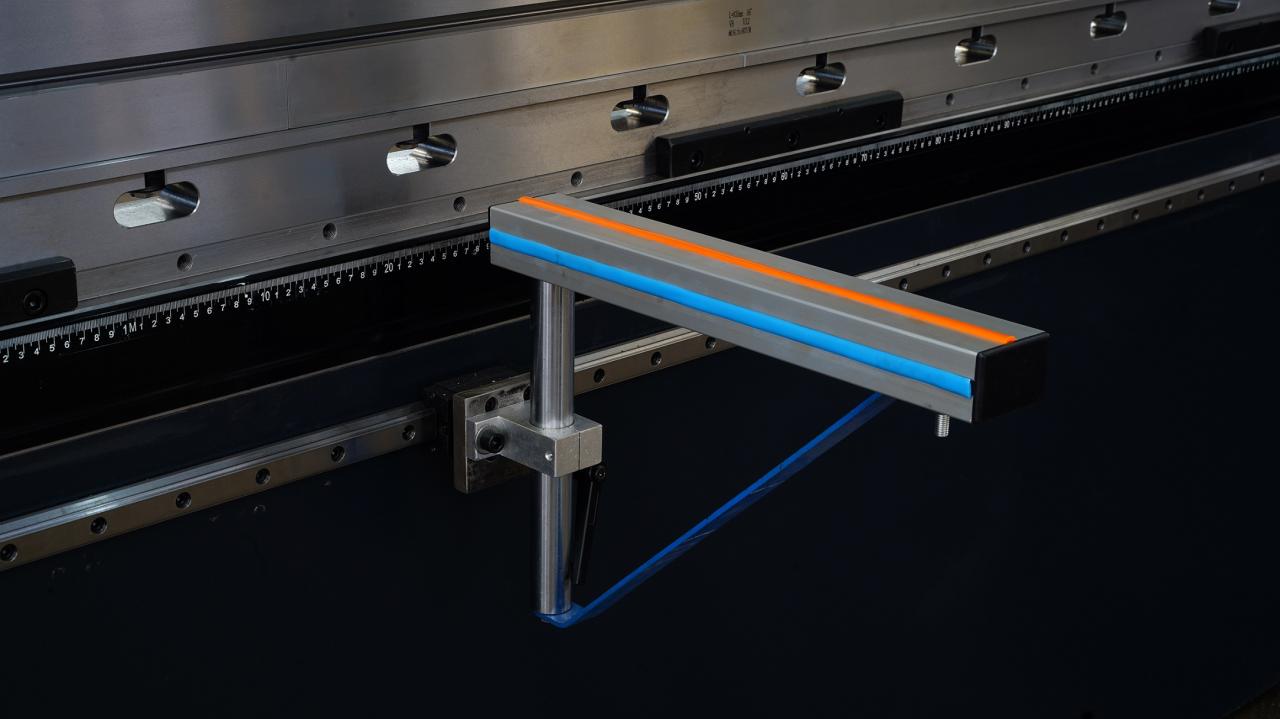

Ön destek cihazının hareket ettirilmesi

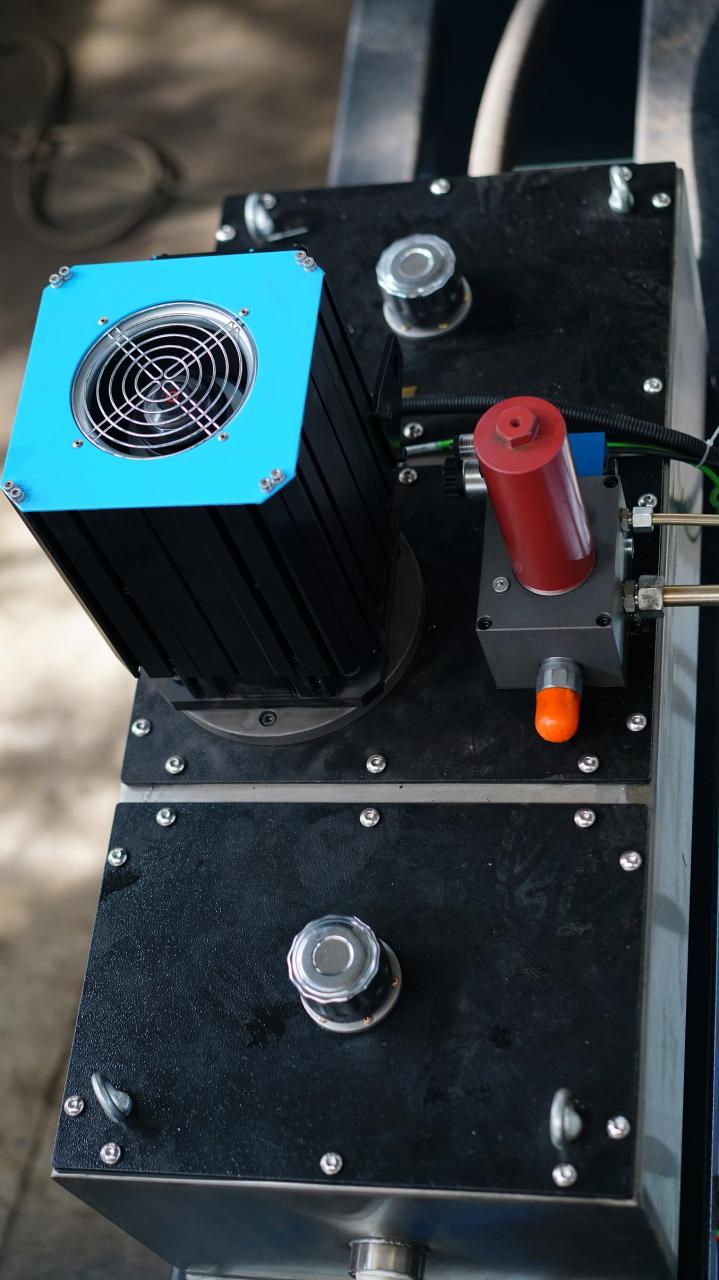

Servo Pompa Kontrol Sistemi Komplesi


Arka dayama manuel kaldırma

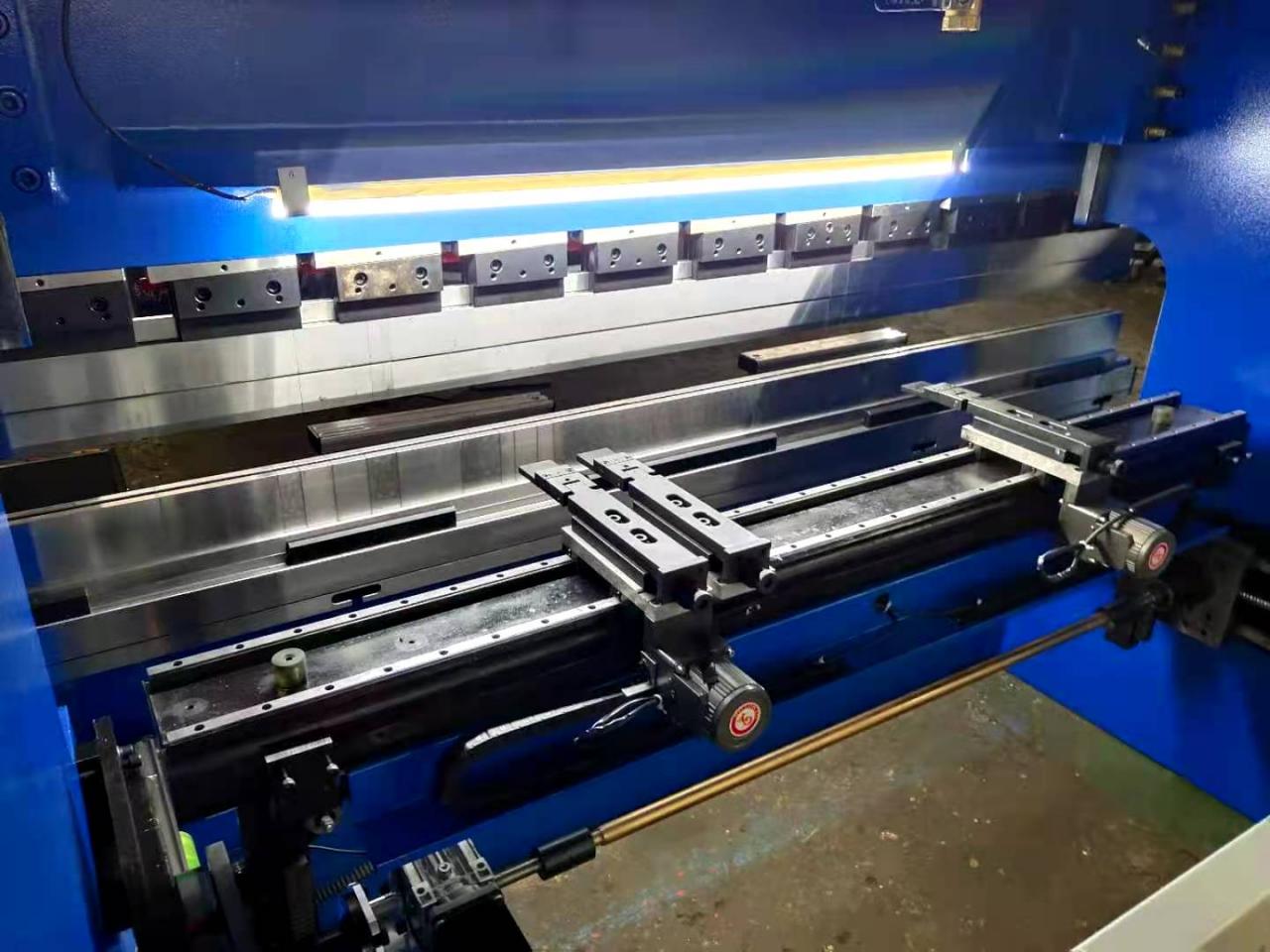

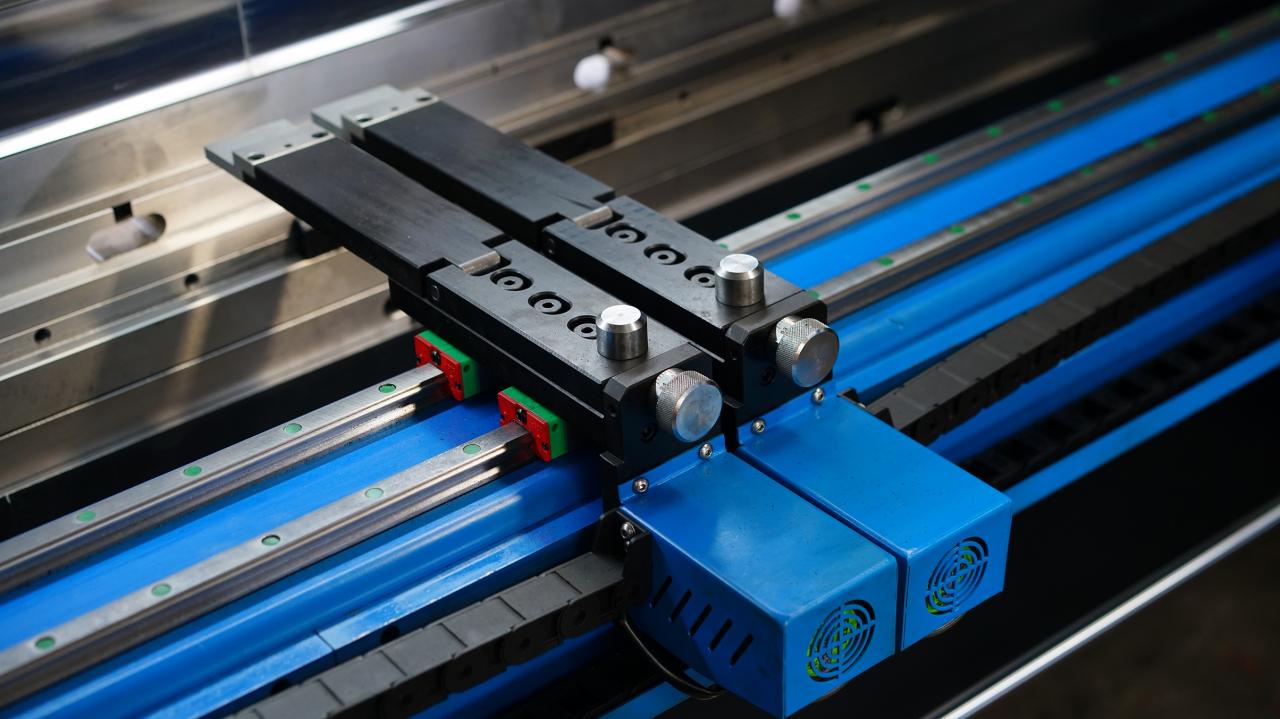

Yüksek doğrulukta durdurma parmakları, kolay hareket için çift doğrusal kılavuz
Senkron tekerlek ve kayış, arka dayama hareket hassasiyeti sağlar
kontaktör

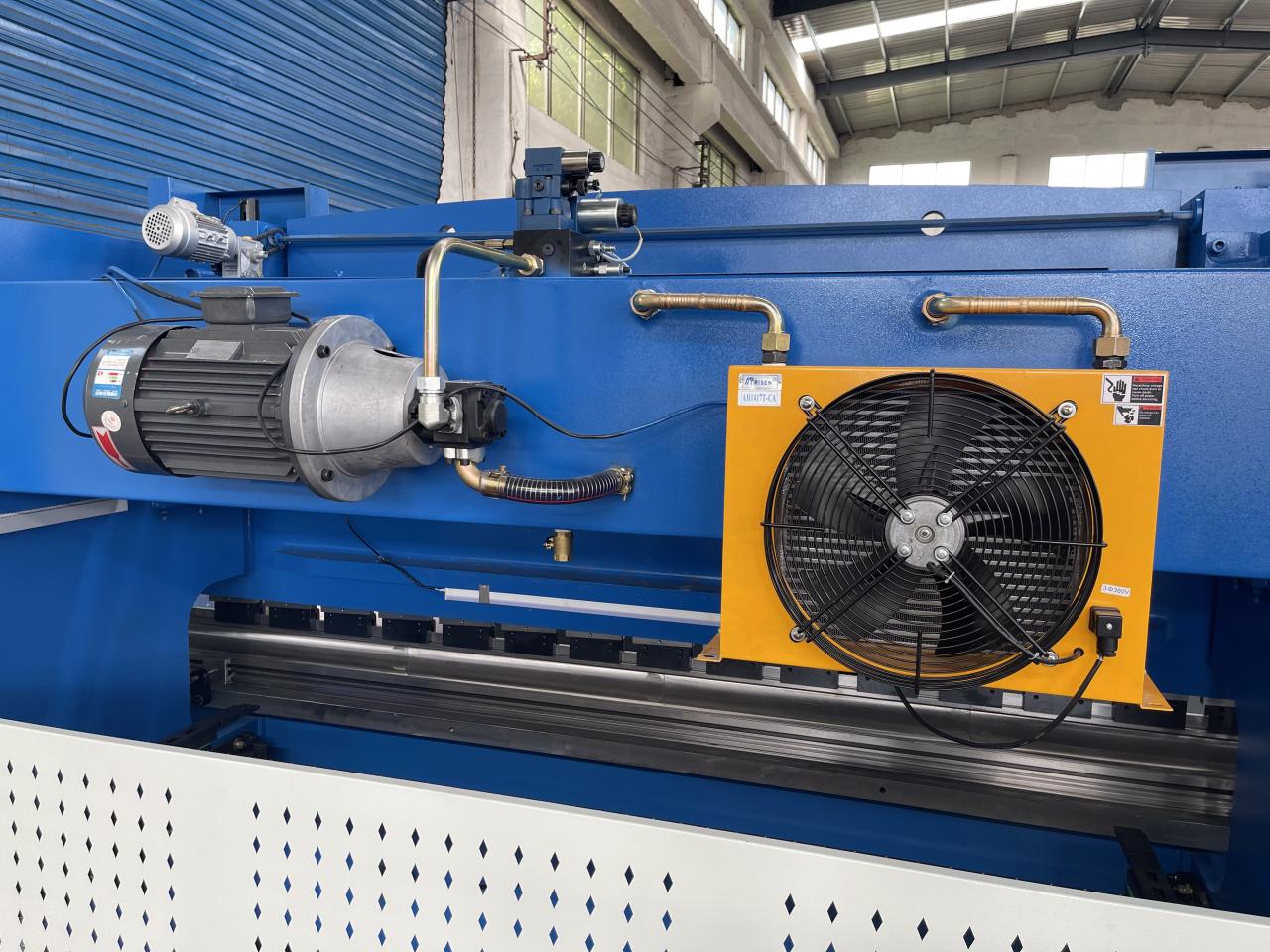

Fanlı soğutucu (Opsiyonel)

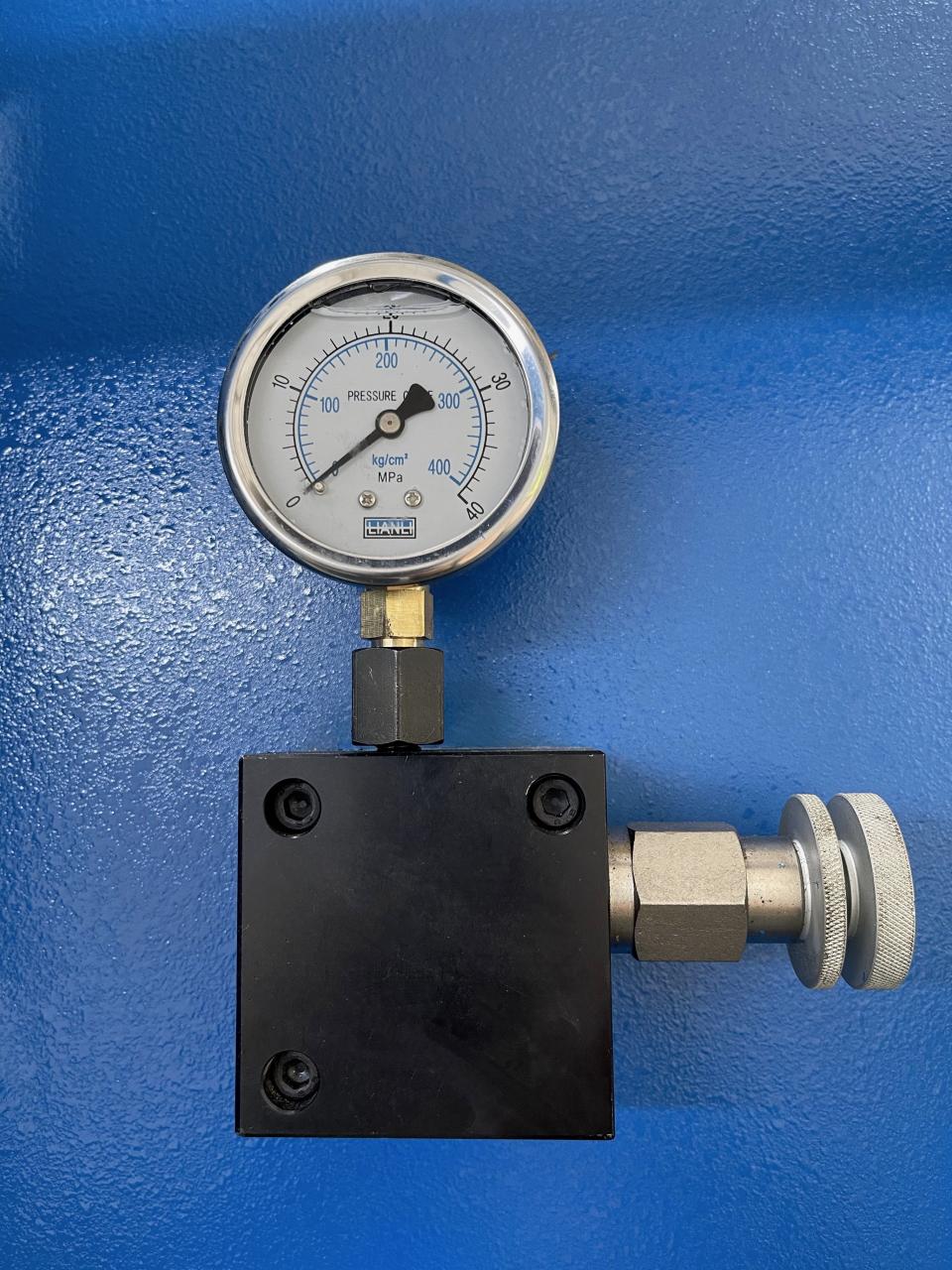

Basınç ölçer

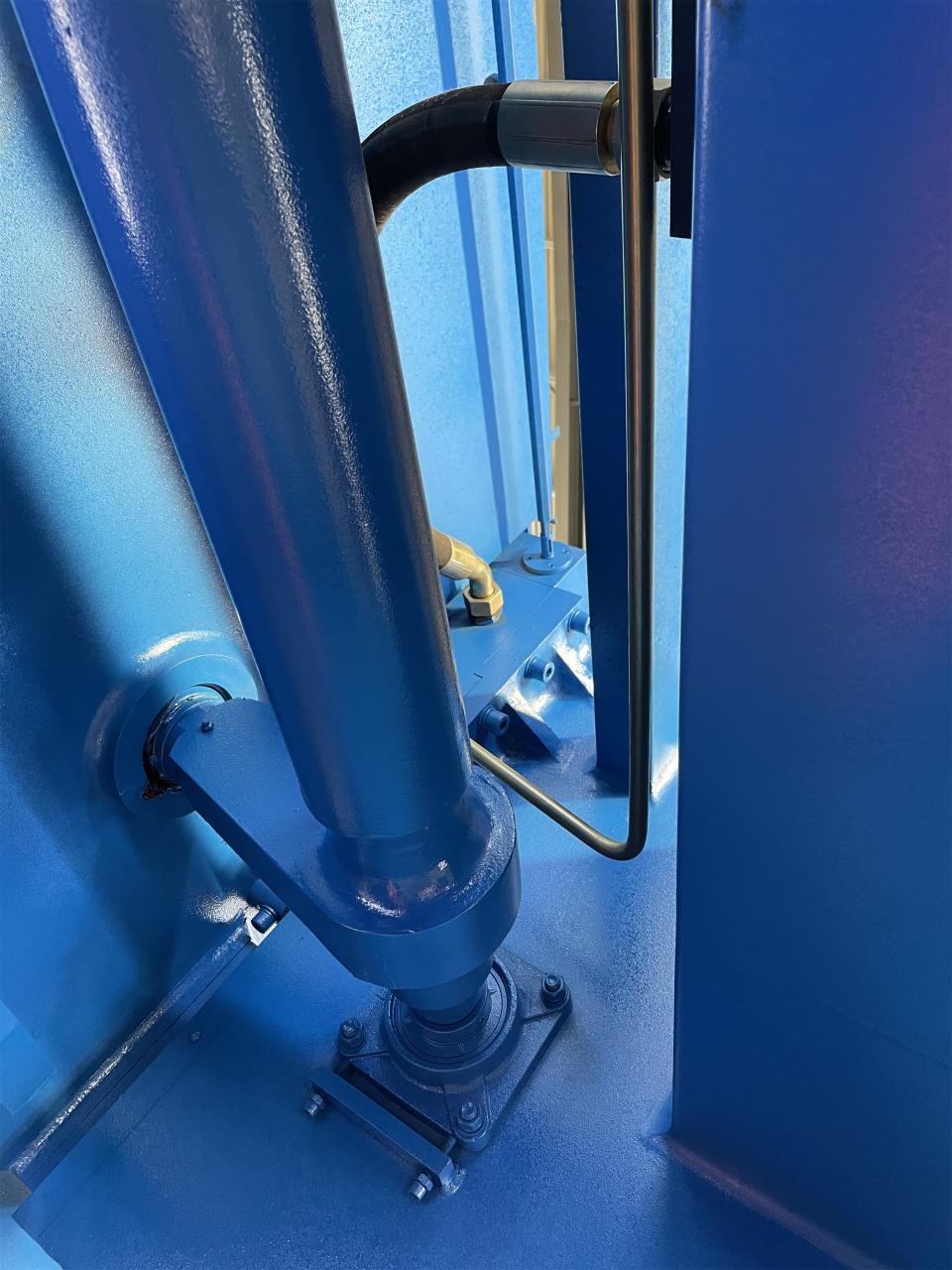

EMB yağ borusu
uzun kullanım ömrü sağlar ve yağ sızıntısı olmaz

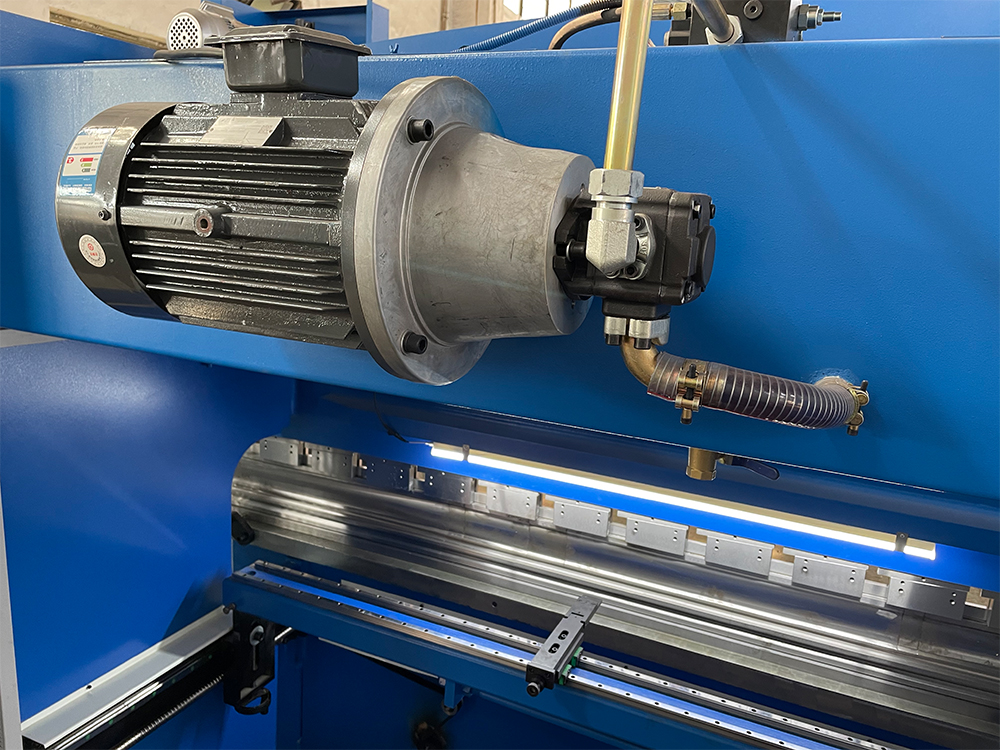

Siemens motor, düşük çalışma gürültüsü, uzun kullanım ömrü
Bosch Rexroth valf düşük çalışma gürültüsüiyi performans

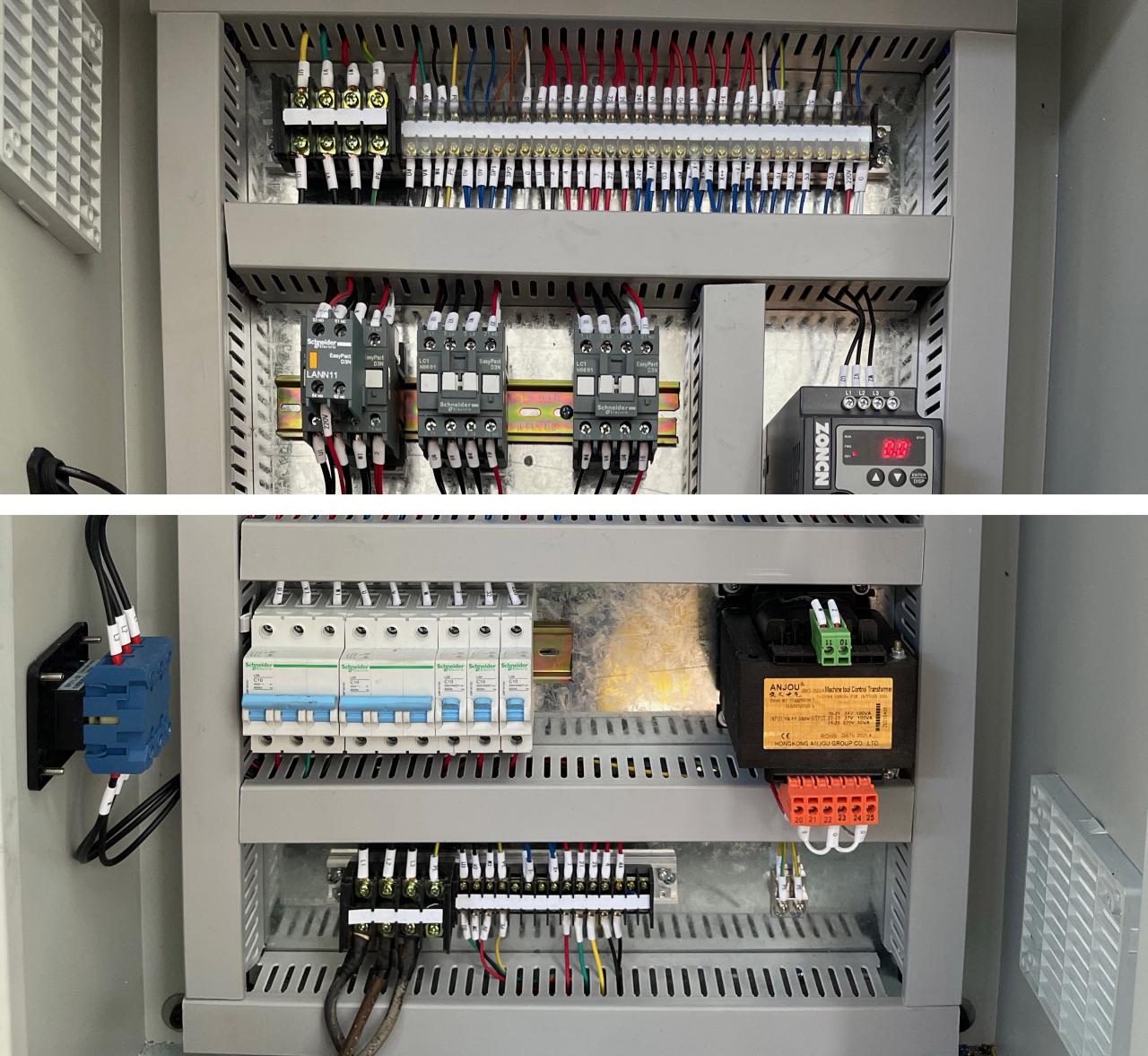

Schneider marka bileşenlere sahip elektrik dolabı

ÜRÜN ÖZELLİKLERİ

Öğe	400T/4000	400T/5000	400T/6000
Nominal basınç	4000	4000	4000	KN
çalışma masası uzunluğu	4000	5000	6000	mm
Delikler arasındaki mesafe	3000	4000	5000	mm
boğaz derinliği	400	400	400	mm
Ram vuruşu	250	250	250	mm
Max.açık yükseklik	590	590	590	mm
Ana motor gücü	30	30	30	kw
Boyut (U * G * Y)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Detaylar

• Kaydırıcı Strok (mm): 250 mm
• Otomatik Seviye: Tam Otomatik
• Boğaz Derinliği (mm): 400 mm
• Makine Tipi: Senkronize
• Çalışma Masası Uzunluğu (mm): 5000 mm
• Çalışma Masası Genişliği (mm): 200 mm
• Boyut: 5200*2600*4100mm
• Durum: Yeni
• İşlenen Malzeme / Metal: Pirinç / Bakır, Paslanmaz Çelik, ALAŞIM, Karbon çeliği, Alüminyum
• Otomasyon: Otomatik
• Ekstra Hizmetler: Son Şekillendirme
• Yıl: 2021
• Ağırlık (KG): 23000
• Motor Gücü (kw): 30 kw
• Önemli Satış Noktaları: Sürdürülebilir
• Garanti: 2 yıl
• Uygulanabilir Sektörler: İnşaat Malzemesi Mağazaları, Makine Tamir Atölyeleri, Üretim Tesisi, İnşaat işleri, Metal sac işleme
• Showroom Konumu: Yok
• Pazarlama Türü: Yeni Ürün 2022
• Makine Test Raporu: Sağlandı
• Video giden denetimi: Sağlandı
• Çekirdek bileşenlerin garantisi: 2 yıl
• Çekirdek Bileşenler: Rulman, Motor, Pompa, Dişli, PLC, Basınçlı kap, Motor, Şanzıman
• Ürün adı: Hidrolik CNC Abkant Pres Makinası
• Kontrol sistemi: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Hidrolik Sistem: Rexroth
• Elektrik bileşenleri: Schneider
• Mühür Yüzük: NOKJaponya
• Vidalı mil/ Lineer kılavuz: HIWIN
• Renk: Müşteri Seç
• Teslimat: 15 gün
• Özellik: Yüksek Performans
