Sac Bükme Makinesi Hidrolik Bükme Plakası Paslanmaz Çelik Mini Abkant Pres

Ürün Açıklaması

1）WC67K NC hidrolik plaka pres freni, E21 kontrolörlü

E21 NC sistemli sac levha pres freni

Frekans dönüştürücü, X,Y ekseni ana motorunun konumunu kontrol eder: SIEMENS Germay

Valf:Bosch Rexroth Almanya

Elektrik: Schneider Fransa

1. Tasarım, AB uluslararası standartlarına uygundur. Gövde, tavlama yoluyla iç stresi ortadan kaldırır ve daha yüksek hassasiyet ve güç sağlar. Tüm makineler SOLID WORKS 3D programlama kullanılarak tasarlanmış ve en son teknoloji ile geliştirilmiş ST44-1 kalite çelikten yapılmıştır.

2. WC67K serisi burulma ekseni bükme makinesi, üretkenliğinizi artırmanıza ve en düşük maliyeti ve daha düşük bakım maliyetlerini korumanıza yardımcı olmak için Chines ESTUN NC kontrol sistemini kullanır. Senkronize silindirler ve valfler kullanılarak yüksek kaliteli ve tekrarlayan büküm elde edilir.

3. E21 sistem programlama kontrol sistemi ve invertör, X ekseni Y ekseninin doğru konumlandırma işlevini gerçekleştirir.

4. Son teknoloji frekans tepkili hidrolik kontrol teknolojisi, Sert üst kiriş, /-0.01 mm bükülme hassasiyeti ile 8 noktalı rulmanlar üzerinde çalışır

5. İsteğe bağlı V ekseni telafi işlevi ve karmaşık şekilli iş parçalarını kolayca bükmek için uygun kalıbı seçin. Standart Ekipman。

Çin E21 NC denetleyici

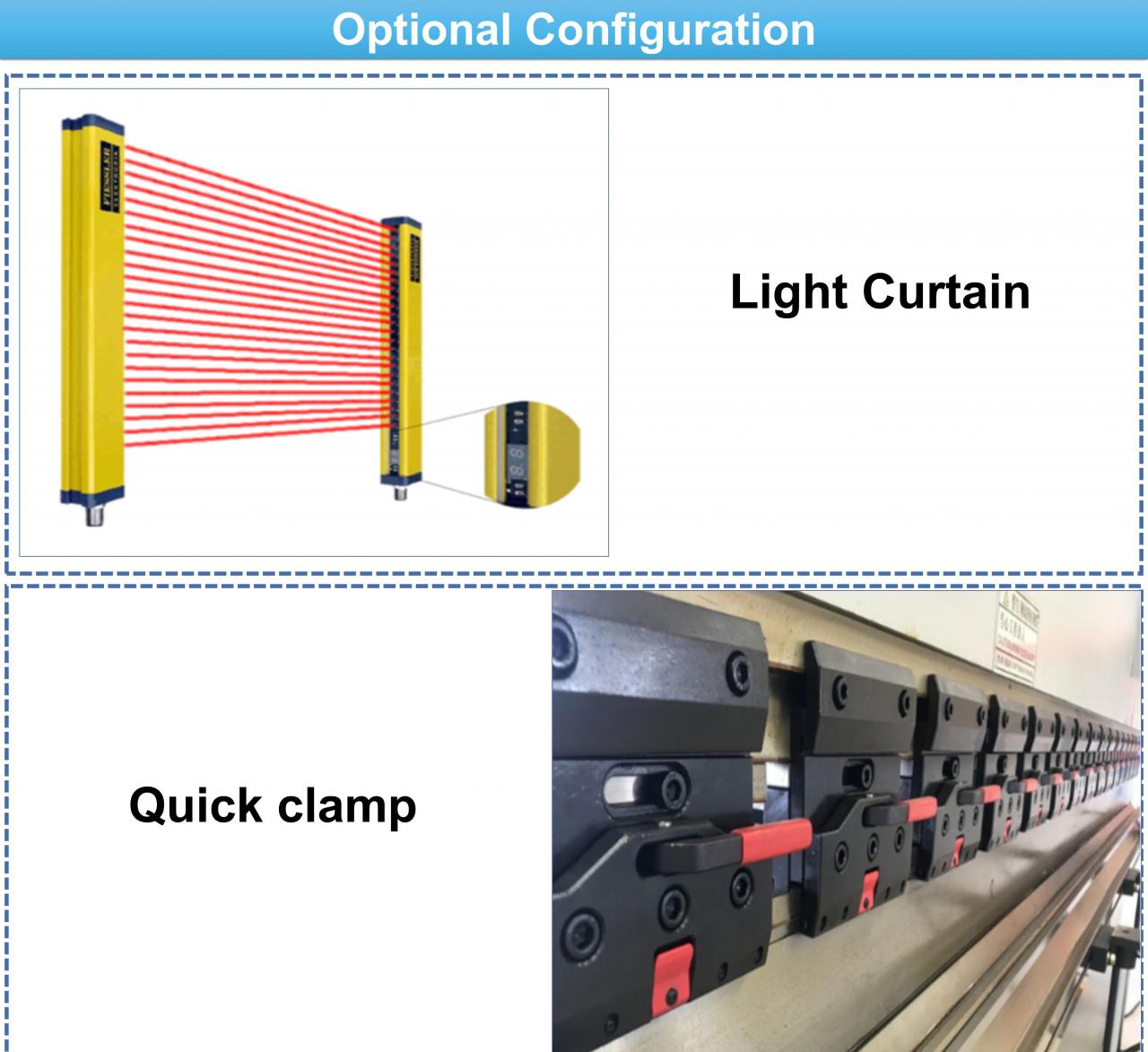

1. Işık korumaları, çalışma sırasında operatörlerin güvenliğini sağlar

2. Y ekseni ve X ekseni sistem kontrol ayarı ve frekans dönüştürücü bunların konumlandırılmasını kontrol eder.

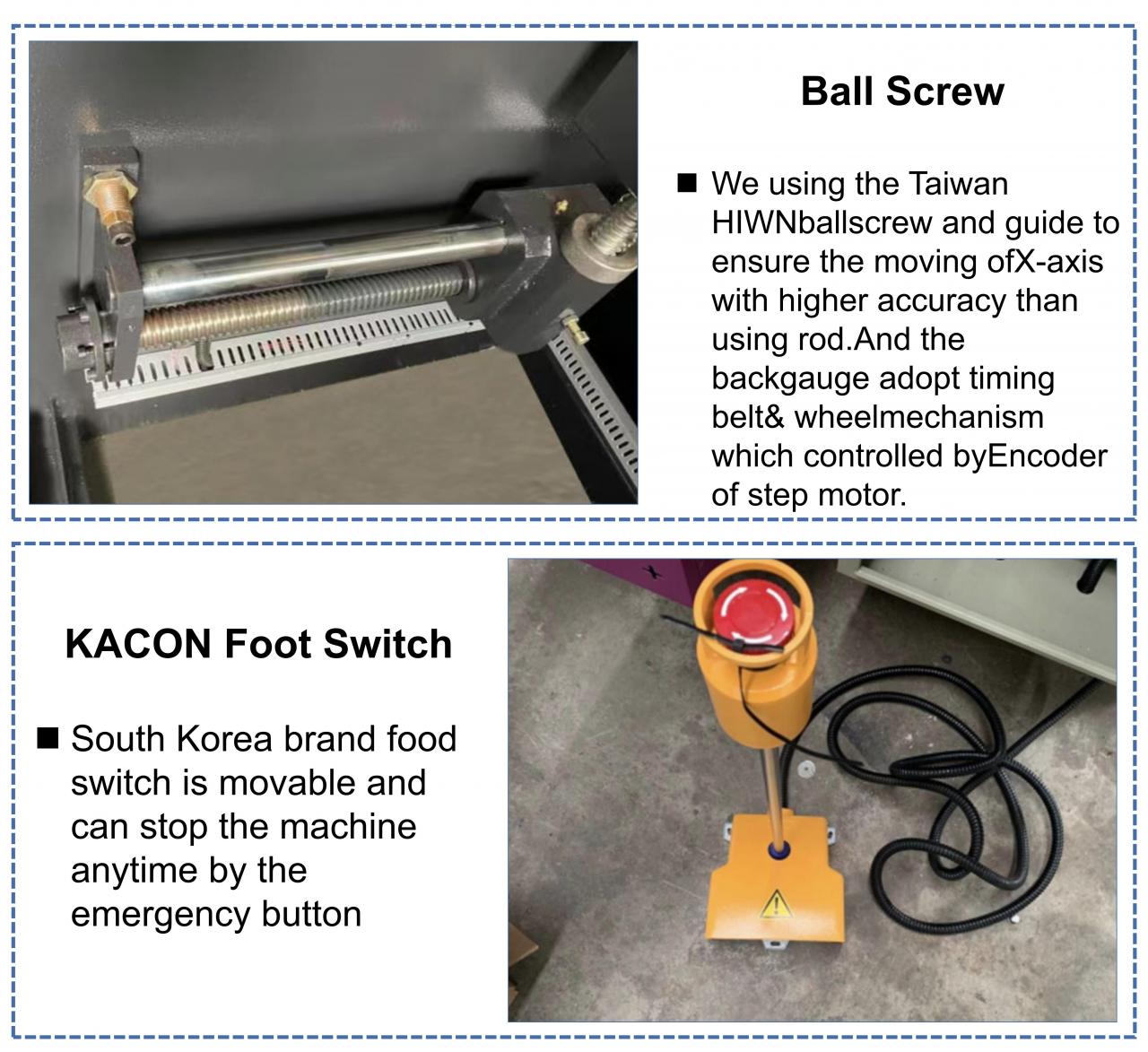

3. Lineer kılavuz ray ve 0.01 mm vidalı vida doğruluğu (HIWIN, TAYVAN).

4. Çelik monoblok yapı.

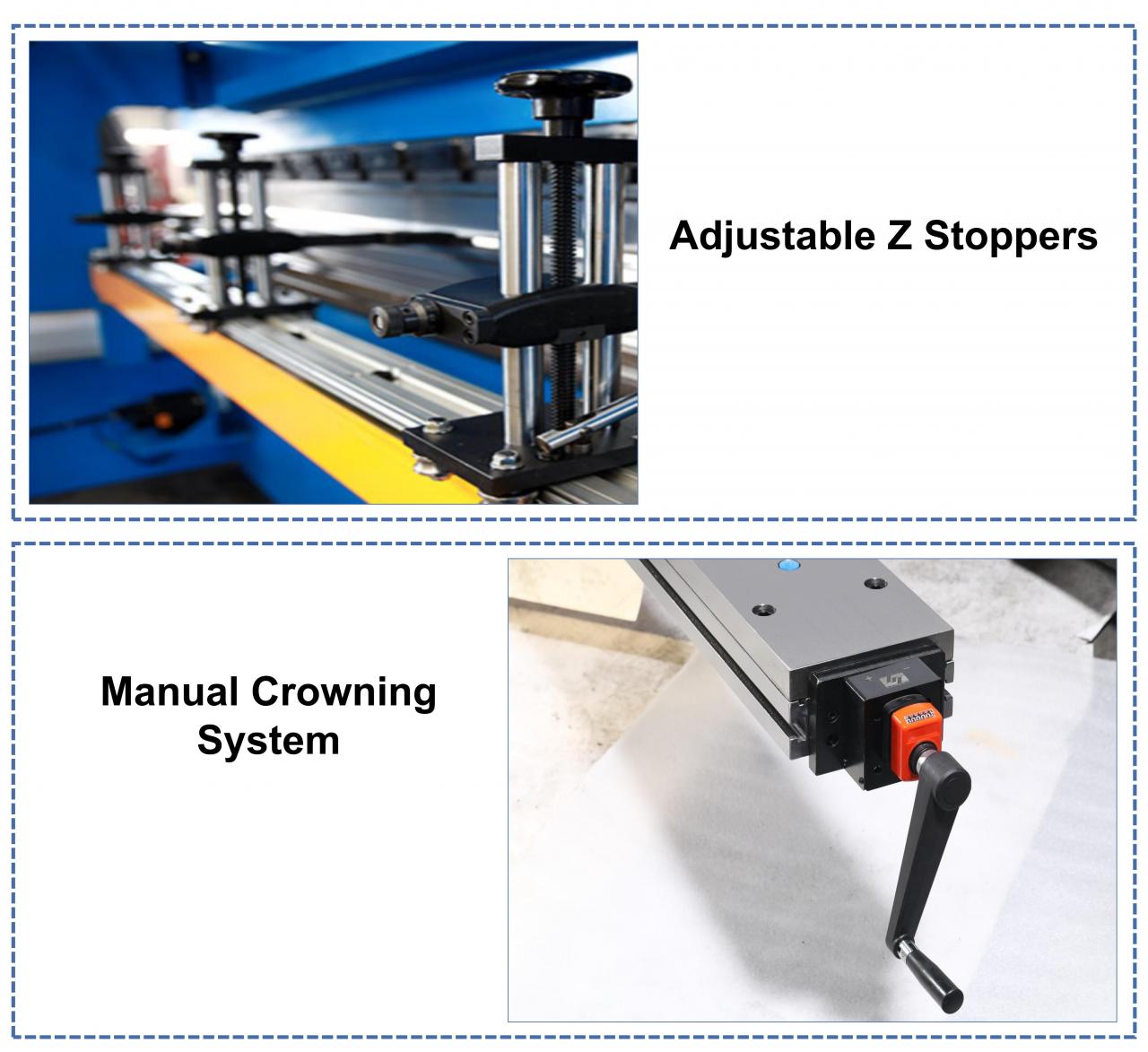

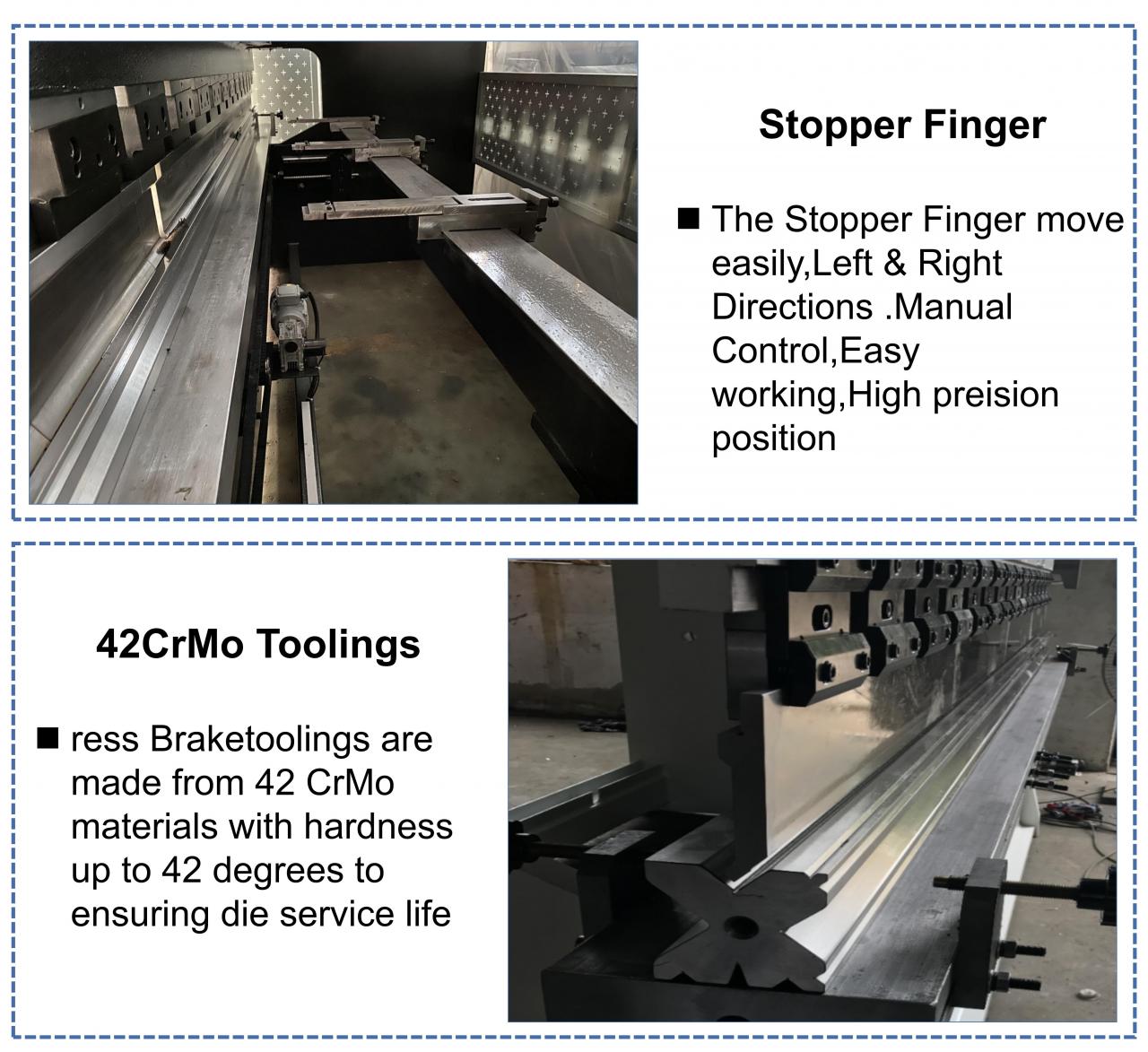

5. Ayarlanabilir durdurma parmakları.

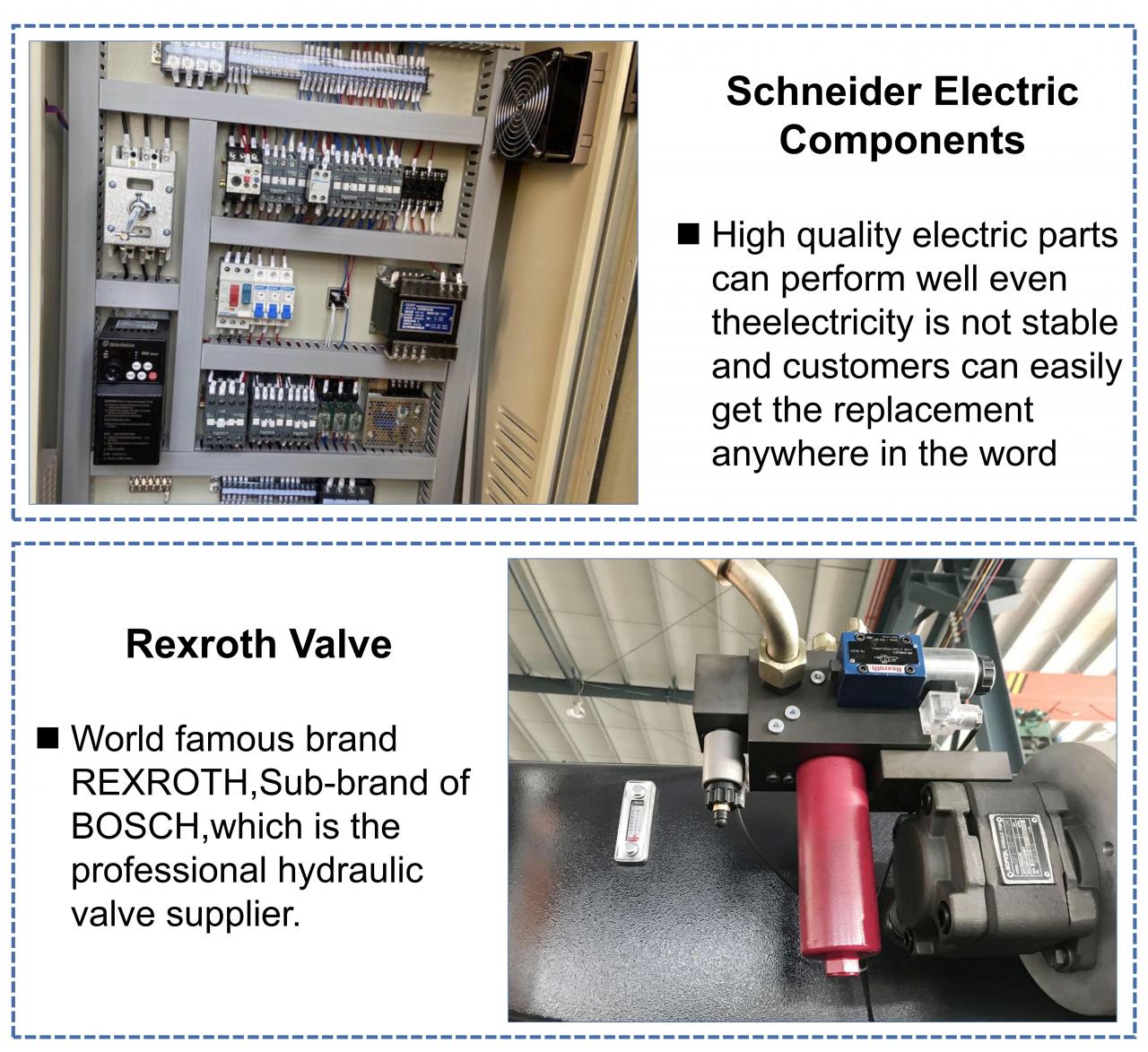

6. Schneider, Fransa'dan standart elektrik.

7. EMB Almanya'dan standart yağ borusu konektörleri.

8. Bosch Rexroth Almanya'dan standart valfler ve yağ pompası.

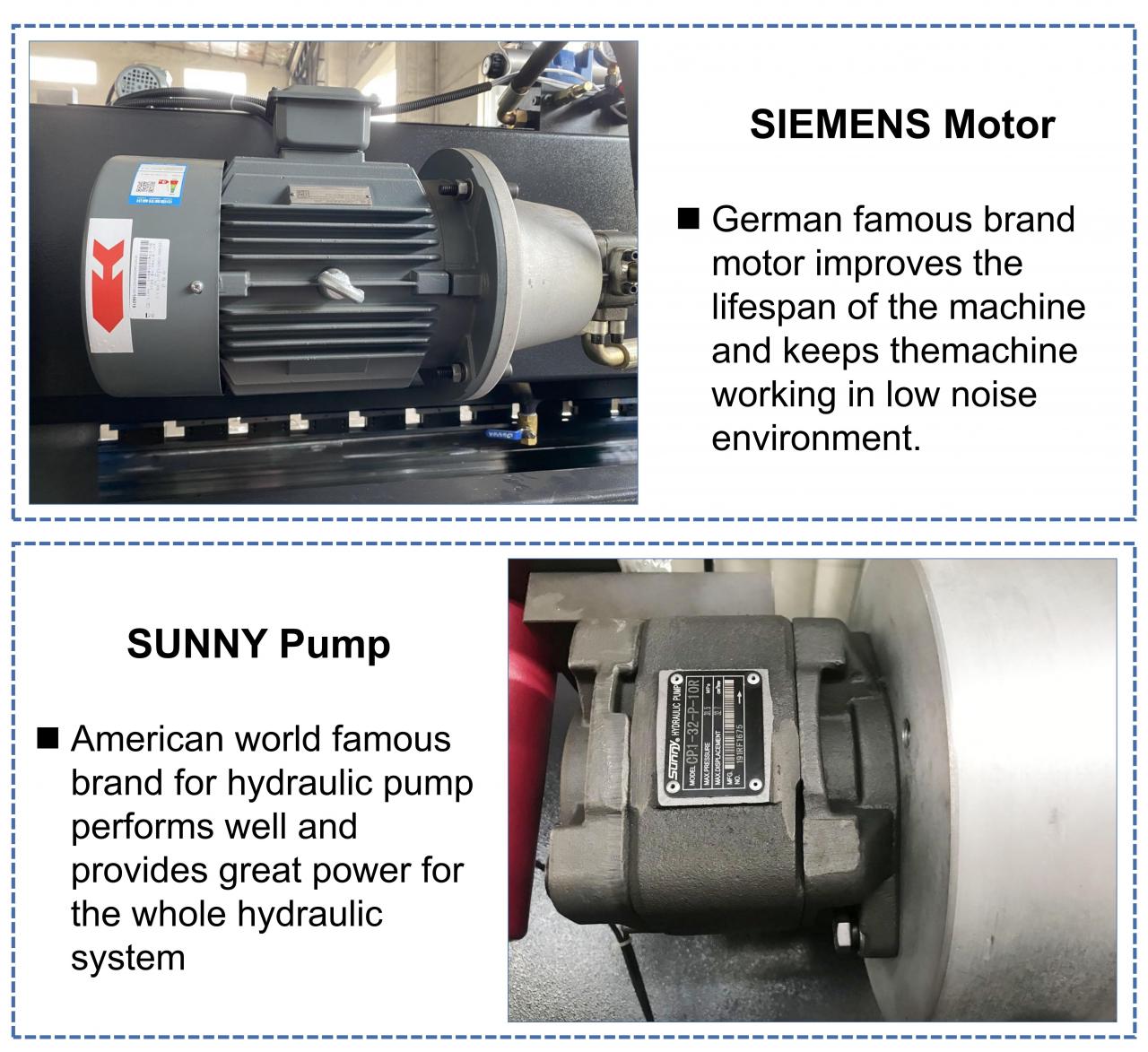

9. Siemens Almanya'dan standart ana motor

10. Hidrolik ve elektrik aşırı yük koruması

Çin ESTUN E21 NC Sistemi

Tek renkli LCD kutu paneliEntegral faktör serbestçe programlanabilir

Otomatik konumlandırma kontrolü (commen motor veya inventer)

Mil ofset payıDahili zaman rölesi

Stok sayacı ve Dahili zaman rölesi

0,01 mm ile B1ackgauge pozisyon göstergesi

Üretim Tekniği

Öğe	Birim	Şartname
Makine modeli		100T-2500	100T-3200	100T-4000
nominal kuvvet	KN	1000	1000	1000
Çalışma masasının uzunluğu	mm	2500	3200	4000
Sütunlar arasındaki mesafe	mm	1900	2600	3200
boğaz derinliği	mm	320	320	320
Maks. slayt vuruşu	mm	120	120	120
Maks. kapama yüksekliği	mm	370	370	370
Seyahat süreleri	Zaman/dakika	15	15	15
Ana motor gücü	kw	7.5	7.5	7.5
Maks. hidrolik basınç	mpa	25	25	25
Anahat boyutları	mm	250016002400	320016002500	400016002500
