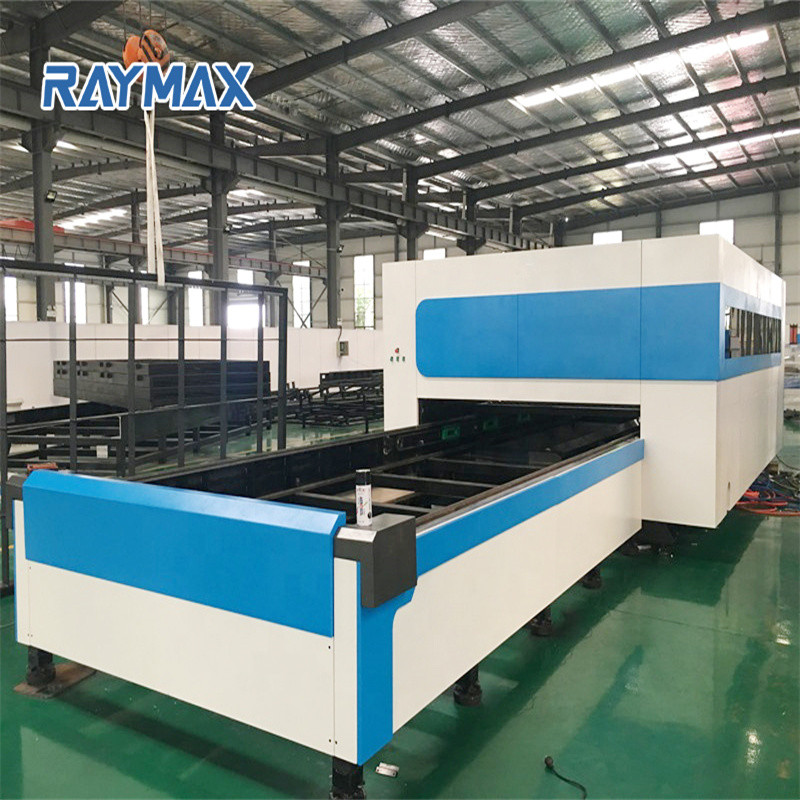

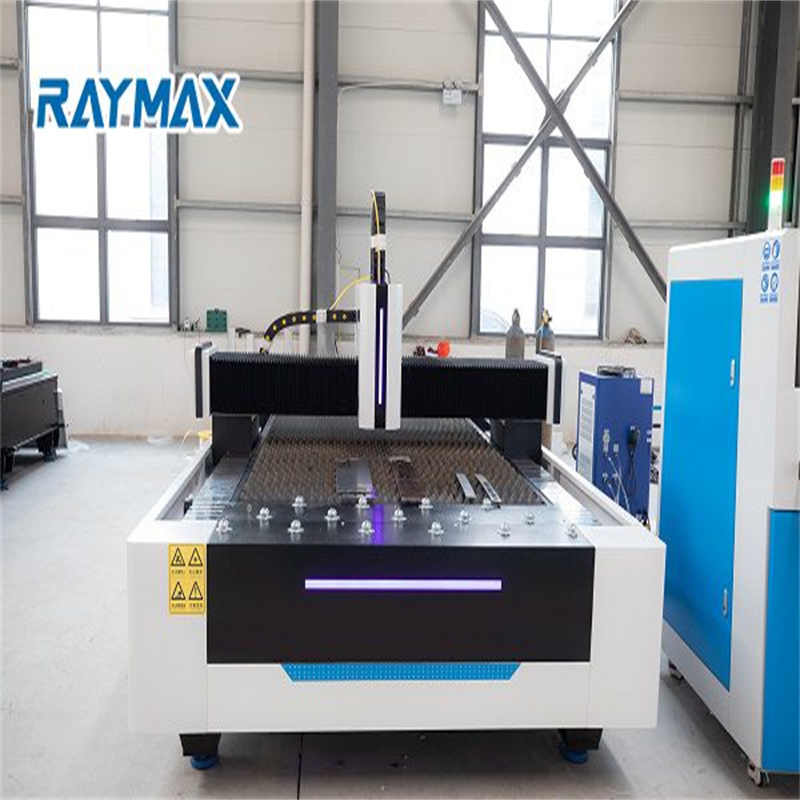

Ipg Lazer Kaynağı ile Fiber Lazer Kesim Makinesi Masterline 8kw 4000x2000mm

Ürün Açıklaması

Yüksek Güç için 10KW Fiber Lazer Kesim Makinesi 10000W Fiber Lazer Kesim Paslanmaz çelik, lazer kesim makinelerini 2000w/3000w/4000w/6000w'yi en katı kalite standartlarına göre bir araya getirir ve çekici bir fiyata kalıcı kalite sağlamak için dünya standartlarında bileşenlerden başka bir şey yapmaz. SmartLine, dünya çapında çok sayıda uygulamada, üretim taleplerinde ve bütçelerde kullanılan genel amaçlı 2D lazer kesim makinesidir. Beş boyutta ve 1.000W ile 6.000W arasında değişen lazer güçlerinde fiber Lazer mevcuttur.

Aşağıdaki unsurlar dahildir:

• Lazer Kesim Kafası: Raytools lazer kesim kafası;Precitec Kesim kafası

• CNC Kontrolörü: CypCut Fscut 2000 CNC Sistemi; BECKHOFF TwinCAT Dokunmatik Ekran Kontrol Sistemi HYPCUT Touch FSCUT8000 TwinCAT CNC Sistemi

• Kesme Alanı: 3000x1500mm, 4000×20000mm, 6000x2000mm, 6000x2500mm

• Kesme Hızı: Maks. 100m/dak; Konumlandırma: 140m/dak; Hızlanmalar:1.6G

BRAND SmartLine, dünya çapında çok sayıda uygulamada, üretim taleplerinde ve bütçelerde kullanılan genel amaçlı 2D lazer kesim makinesidir. Beş boyutta ve 1.000W ile 6.000W arasında değişen lazer güçlerinde fiber Lazer mevcuttur.

TAM tavlanmış çerçeve

çelik çerçeveler, stresi azaltmak için 600⁰ üzerinde tavlamaya tabi tutulur. Uzun yıllar boyunca bozulma olmadan yoğun kullanım için üretilmiştir. Otomatik değişen palet sistemi, 1800 kg'ın üzerinde yükleme ağırlığına izin verir. Daha ağır bir çerçeve, daha az titreşim ve daha iyi doğruluk anlamına gelir. makine çerçeveleri, bükülmeleri ve deformasyonu en aza indirecek şekilde güçlendirilirken, makinenin sağlam çerçevesi çelik çubuklarla şasiye birleştirilir.

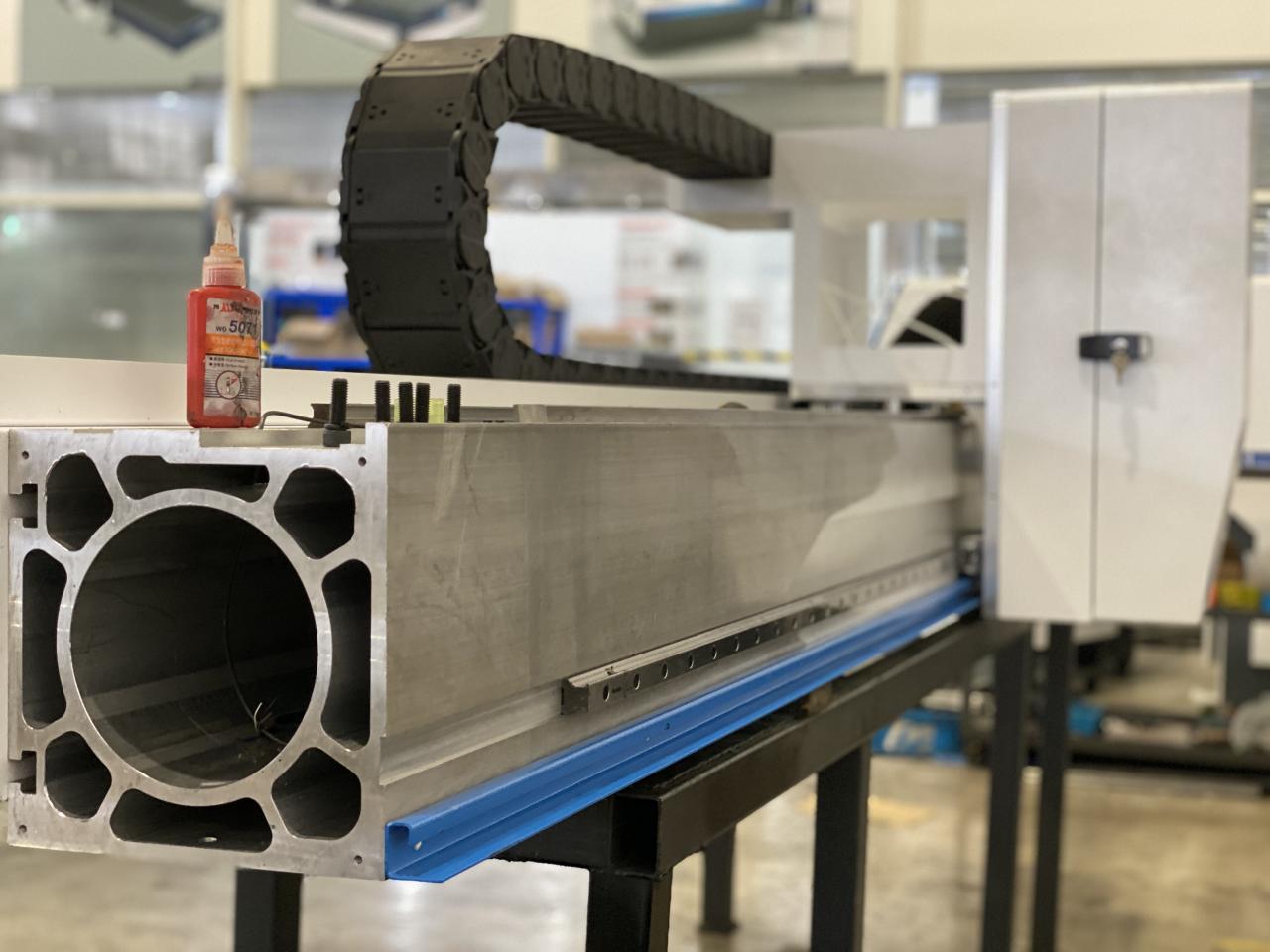

LAZER IŞIN BÖLÜMÜ

Kiriş gövdesi genel alüminyum döküm yöntemini benimser, tavlama iç stresi ve süreçleri ortadan kaldırır, İşlem dökümdür → tavlama stresi → kaba işleme → titreşim yaşlanması → yarı finisaj → titreşim yaşlanması → finiş işleme, makine tavlamadan sonra işlenir, mukavemet, sertlik ve kirişin stabilitesi garanti edilir, kirişin hassasiyeti uzun süre korunabilir. Özellikle yüksek güçlü lazer kesim makinesinin yüksek hızlı kesimi için etkili bir garanti sağlar.

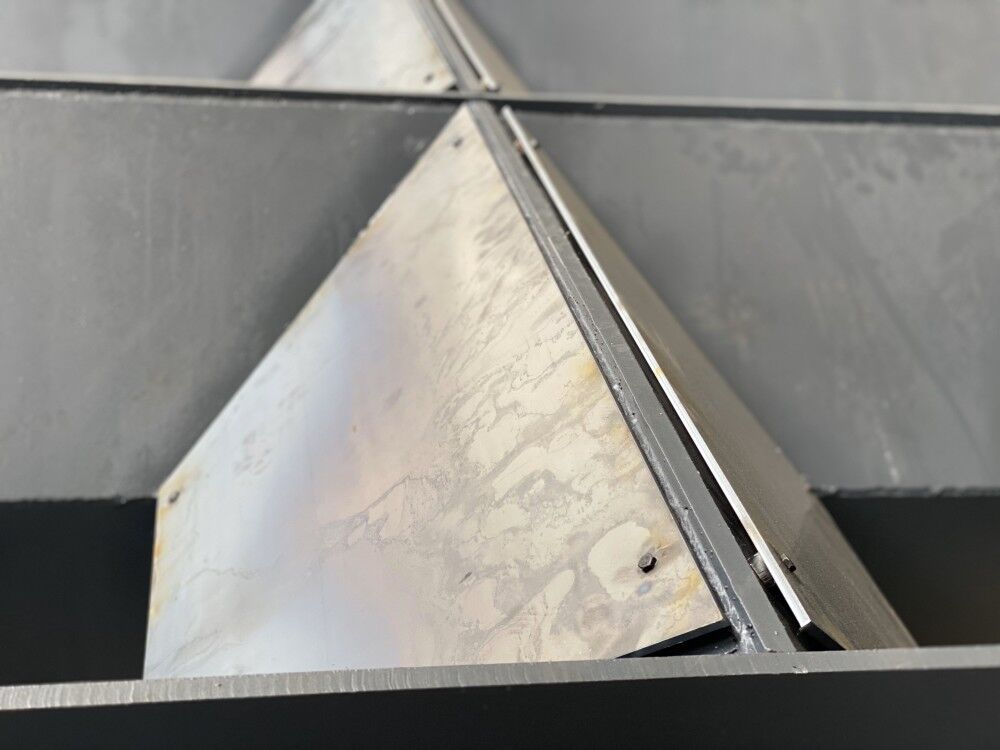

GRAFİT YANMA ÖNLEYİCİ TEKNOLOJİ

Tüm takım tezgahında lazerin atış yapabileceği alan 20 mm kalınlığında grafit anti-bruning ile kaplanmış ve korunmuştur.

SÜRÜŞ SİSTEMİ

Kiriş, bir çift hassas REXROTH lineer kılavuz rayına monte edilmiştir ve gelişmiş Alman ALPHA mühendisliği ve hassas imalat ile bugün mevcut olan en yüksek kaliteli lineer sistemler yaratılmıştır.

BECKHOFF Servo Sürücü: TOZ AYIRMA SİSTEMİ

Bu sistem, VDI yönergeleri 3677, paragraf uyarınca endüstriyel sızıntılardan kuru tozu filtrelemek için kullanılır. Filtre elemanları kompakt gözenekli filtreler kullanır. Birçok ülkede paslanmaz çeliğin (CrNi) kesilmesi sırasında filtrelenmiş havanın sirkülasyonu yasaktır. Bu nedenle, kullanıcının dışarıya hava kanalları takması tavsiye edilir.

CNC KONTROL SİSTEMİ

Ekonomik bir lazer kesim kontrol sisteminin FSCUT2000 lazer kesim kontrol sistemi. Metal ve ametal lazer kesim alanında yaygın olarak kullanılmaktadır. Çok sayıda üst düzey kullanıcı tarafından fiber lazer kesim alanındaki üstün performansı nedeniyle.

LAZER KESİM KAFASI: KESİM KAFASI PRECITEC PROCUTTER 2.0

Yeni ProCutter 2.0 nesli, artırılmış performansı ve yeni otomasyon özellikleri ile etkileyicidir. Daha hızlı, daha kolay, daha verimli, daha dayanıklı – sayısız geliştirme sayesinde lazer kesim yeni nesilde bu şekilde şekilleniyor.

PROFİL & BORU KESME SİSTEMİ(OPSİYONEL)

Smartline serisi benzersiz çok yönlülük sunar. Opsiyonel boru ve boru kesme sistemi, boru/tüpü hassas bir şekilde kesme özelliğine sahiptir ve çeşitli malzeme, boyut ve kalınlıklardan yapılmış hassas parçalara ihtiyaç duyan herkes için bir zorunluluk haline getirir.

LAZER KAYNAĞIAlmanya IPG Fiber Lazer Rezonatör

IPG 12000W İterbiyum Lazer Rezonatör

IPG 4000W İterbiyum Lazer Rezonatör

IPG 6000W İterbiyum Lazer Rezonatör

MAKİNE ÖLÇÜ VE AĞIRLIK
MAKİNE MODELİ	3015	4020	6020	6025	8025
Uzunluk (mm)	10000	11200	14000	14000	10800
Genişlik (mm)	3080	4100	4100	4750	4750
Yükseklik (mm)	2250	2250	Z ekseni (mm)	100	100
Ağırlık (kg)	12000	15000	Maks. yaprak ağırlığı (kg)	1100	1800

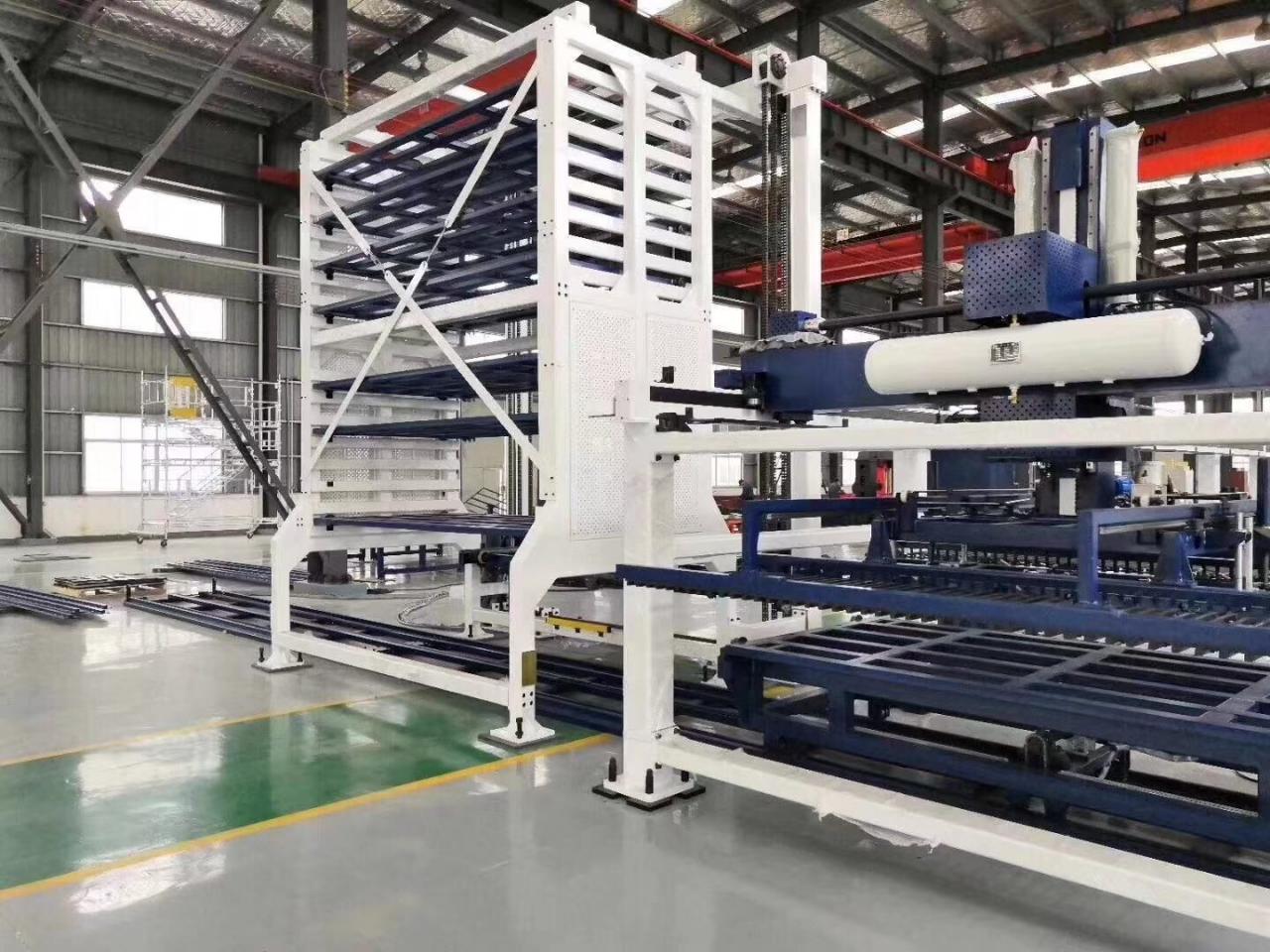

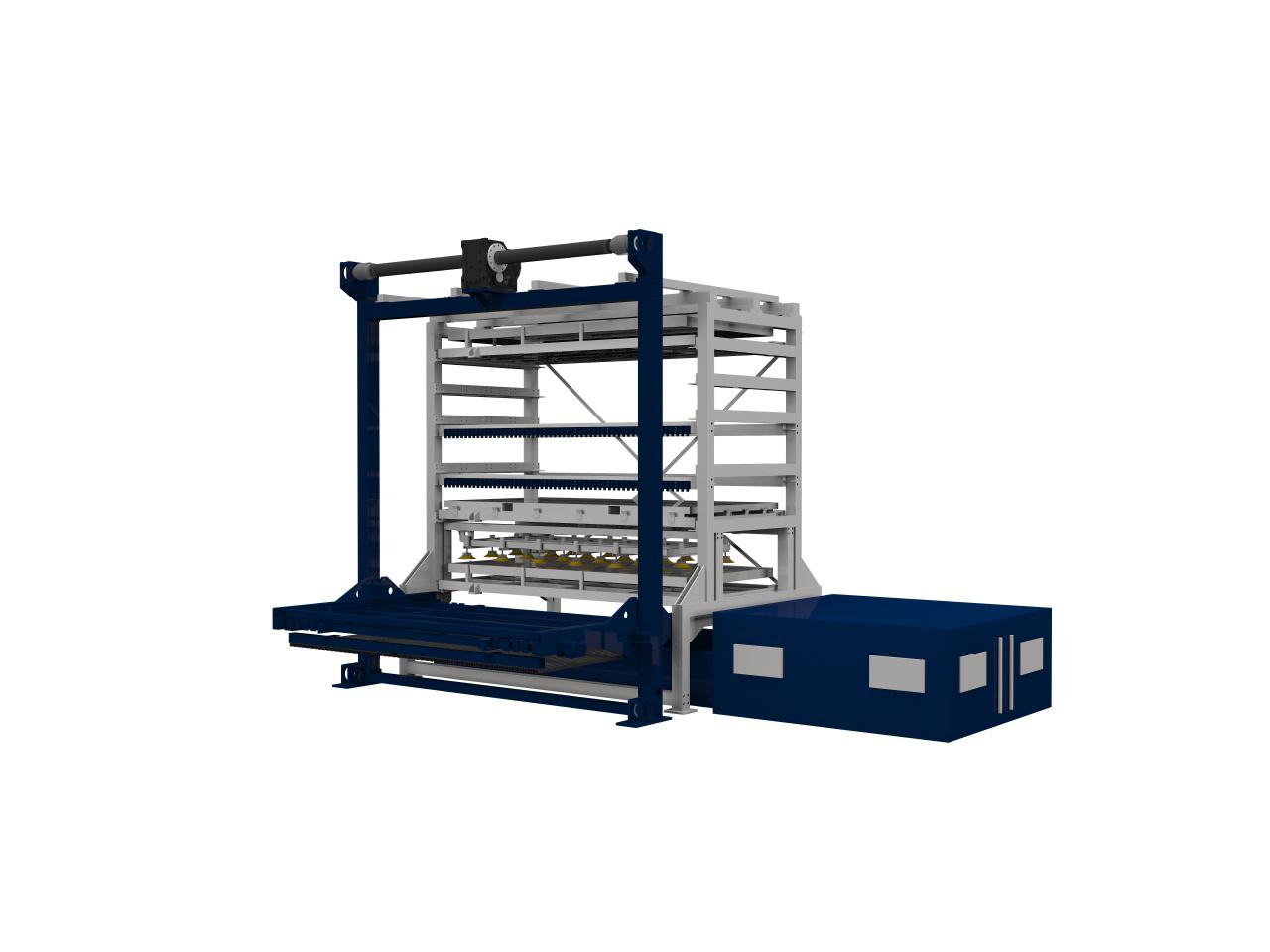

YÜKLEYİCİ & BOŞALTICI BRG SİSTEMİ 2.0 İÇİN OPSİYONEL Yükleyici ve boşaltıcı BRG System 2.0, malzeme akışını en iyi şekilde optimize eden ve hem iş güvenliğini hem de proses güvenliğini artıran otomatikleştirilmiş bir çözümdür. Dahil edilen çözümler, basit operasyondan tam otomatik operasyona kadar uzanmaktadır.

Şu anda ürün ambalajımızı atık azaltma ve kaynak tasarrufu açılarından gözden geçiriyoruz. Ayrıca, ürün geliştirmenin tasarım aşamasından itibaren ulaşım verimliliğini artırmak için çalışıyoruz.

1. Tahta kasamız fümigasyon işleminden sonra. Kereste denetimi gerektirmez, nakliye süresinden tasarruf sağlar.

2. Makinenin tüm yedek parçaları, çoğunlukla inci yünü kullanılarak bazı yumuşak malzemelerle kaplanmıştır.

3. En dışta sabit kalıplı tahta sandık.

4. Tahta kasanın alt kısmında, teslim ve nakliye için uygun sağlam demir kriko vardır.

Hizmetlerimiz

Bir interferometre kullanımı, doğruluğu sağlamak için kesme sırasında makinenin X ve Y ekseni hareketini kaydeder. Sevkiyattan önce makinenin hassas bir şekilde ayarlanmasını sağlamak için ayarlamalar yapılır. X ve Y eksenini ölçmek için bir Mermer testi yapılır ve makinenin uzunluğu boyunca mükemmel seviye ve hizalamayı sağlamak için gerekli tüm ayarlamalar hesaplanır. Kılavuz rayın tüm uzunluğu boyunca bir kolimatör çalıştırılarak düzlük test edilir. Doğrusal doğruluk doğrusal doğruluğu sağlamak için gerektiği gibi ayarlamalar yapılır.

Detaylar

• Uygulama: LAZER KESİM
• Uygulanabilir Malzeme: MDF, Metal, Crytal
• Durum: Yeni
• Lazer Tipi: Fiber Lazer
• Kesme Alanı: 1500*3000mm
• Kesme Hızı: 100m/dak
• Desteklenen Grafik Formatı: AI, DXF, Dst, Dwg, LAS, DXP
• Kesme Kalınlığı: 100mm
• CNC veya Değil: Evet
• Soğutma Modu: SU SOĞUTMA
• Kontrol Yazılımı: Cypcut Kontrol Sistemi
• Menşe Yeri: Anhui, Çin
• Lazer Kaynak Markası: IPG
• Lazer Kafa Markası: Raytools
• Servo Motor Markası: Yaskawa
• Kılavuz Ray Markası: HIWIN
• Kontrol Sistemi Markası: Cypcut
• Ağırlık (KG): 15000 KG
• Önemli Satış Noktaları: Yüksek doğruluk
• Optik Lens Markası: Olabilir
• Garanti: 3 yıl
• Uygulanabilir Sektörler: Oteller, İnşaat Malzemesi Mağazaları, Üretim Tesisi, Makine Tamirhaneleri, İnşaat işleri
• Makine Test Raporu: Sağlandı
• Video giden denetimi: Sağlandı
• Çekirdek bileşenlerin garantisi: 2 yıl
• Çekirdek Bileşenler: Basınçlı kap, Motor
• Çalışma Modu: Darbeli
• Yapılandırma: konsol tipi
• İşlenen ürünler: Sac ve Boru
• Özellik: Programlanabilir
• Sağlanan Satış Sonrası Hizmet: Yurtdışındaki makinelere hizmet verebilecek mühendisler
• Lazer tipi: ABD'den IPG fiber lazer jeneratörü
• Lazer dalga boyu: 1070nm
• Lazer güç çıkışı derecesi: 6kw-20kw
• X ekseni hareketi: 1500mm
• Y ekseni hareketi: 3000mm
• Çalışma masası: Açık tasarım, sabit masa
• Sürüş modu: Çift kremayer ve pinyon sürüş sistemi
• Kontrol sistemi: Cypcut Kontrol Sistemi
