Otomatik Boru Kesme Makinesi 1000w Küçük Çalışma Masası Fiber Lazer Kesim Makinesi

Makine Açıklaması

Lazer kesim, günümüzde insanların ustalaştığı çeşitli kesim teknolojileri arasında en iyi kesim yöntemidir. Lazer kesimin avantajları şunlardır: küçük termal deformasyon, yüksek kesim doğruluğu, düşük gürültü, kirlilik yok, ilk yatırımın büyük olmasına rağmen (Dezavantaj), otomatik kesimin gerçekleştirilmesi kolay, ancak işleme maliyeti mekanik işlemeden daha azdır. Gelişmiş bir üretim teknolojisi olarak lazer kesim, geniş uygulama yelpazesi, esnek süreç, yüksek işleme hassasiyeti, kaliteli, temiz üretim süreci ve otomasyonun kolay gerçekleştirilmesi, esneklik, zeka ve ürün kalitesinin ve işgücü verimliliğinin iyileştirilmesi avantajlarına sahiptir.

Makine Özelliği

1. Makine, açık bir çalışma masası yapısı, ithal edilen yüksek hassasiyetli çift tahrikli raf ve pinyon ve lineer kılavuz rayı, kararlı şanzıman ve yüksek hassasiyet benimser.

2. Hem yatak hem de hareketli kiriş, entegre bir kaynak yapısına sahiptir. Yatak 600°C'de ısıl işleme tabi tutulur ve 12 metrelik portal frezeleme ile tamamlanır. Fırında 24 saat soğutulur. Tavlamadan sonra, kaba işlenir ve daha sonra kaynak ve İşleme uyarlanabilirliğini, iyi sertliği, yüksek hassasiyeti tamamen ortadan kaldırabilen, deformasyon olmadan uzun süreli kullanımı koruyabilen titreşim yaşlanma işlemine tabi tutulur.

3. X, Y ve Z eksenlerinin tümü, yüksek hassasiyet, yüksek hız, büyük tork, büyük atalet, istikrarlı ve dayanıklı performansa sahip servo motorlarla Fransa'dan ithal edilmektedir. Tüm makinenin yüksek hızını ve ivmesini sağlayın.

4. Windows işletim sistemine dayalı CYPCUT fiber lazer kesim makinesinin özel sayısal kontrol sistemini benimser ve güçlü işlevler, iyi insan-makine arayüzü ve basit kullanım ile lazer kesim kontrolü için birçok özel işlev modülünü entegre eder.

5. CYPNEST Expert Edition yerleştirme yazılımı, CNC kesim makinelerinin "tam zamanlı kesim, yüksek verimli kesim ve yüksek yerleştirme oranlı kesim" gerçekleştirmesi için temel teknolojidir. Malzemelerin etkin bir şekilde korunmasının ve kesme verimliliğinin artırılmasının temel garantisidir.

6. Kesme kafası, yüksek algılama doğruluğu, hassas tepki ve en istikrarlı ve güvenilir performans ile uluslararası üne sahip markalar ve kapasitif sensörler tarafından üretilen özel fiber lazer kesim kafalarını benimser. 7. Almanya'dan ithal edilen yüksek hassasiyetli elektronik kontrollü oransal valf, en iyi kesme etkisini elde etmek için kesme yardımcı gazının hava basıncını hassas bir şekilde kontrol edebilir.

Makine Bileşenleri

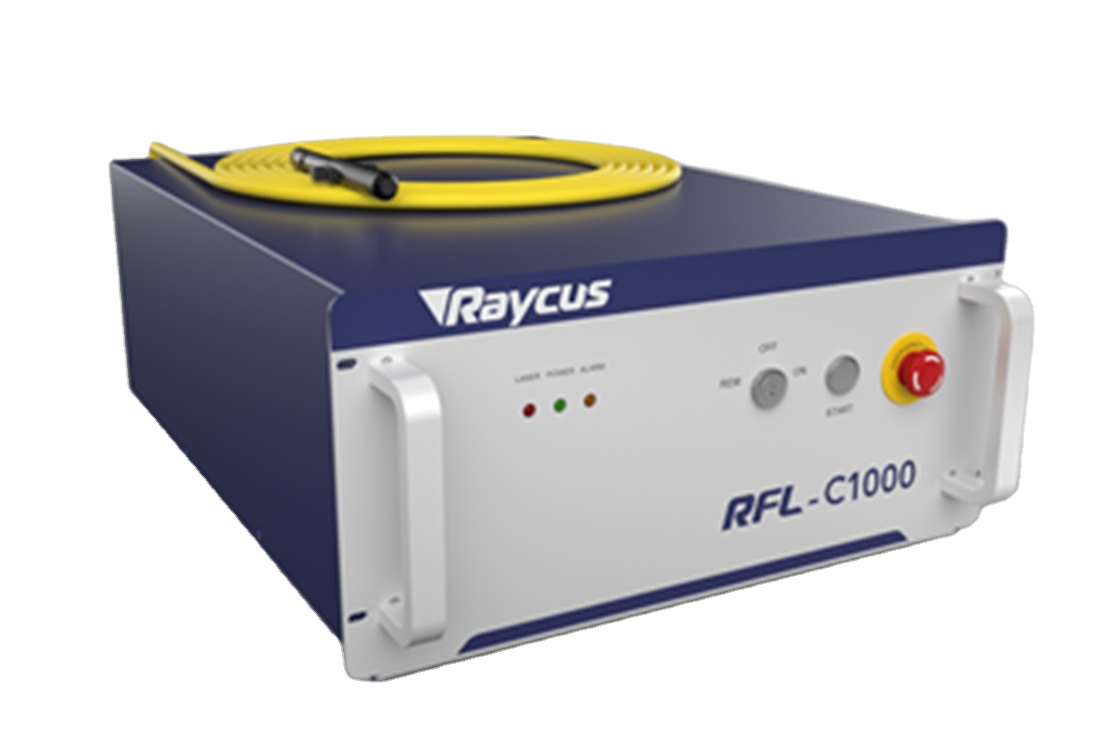

Raycus RFL-C1000 fiber lazer kaynağı

• Mükemmel ışın kalitesi (BPP)

• Tam güç aralığında sabit BPP

• Küçük bir nokta elde etmek için uzun bir odak uzaklığı kullanın

• Elektro-optik dönüştürme verimliliği>

• Bakım gerektirmeyen çalışma

• Modüler tasarım, "tak ve çalıştır"

• Küçük boyut ve kolay kurulum

• Pompa kaynağının hizmet ömrü >100.000 saat

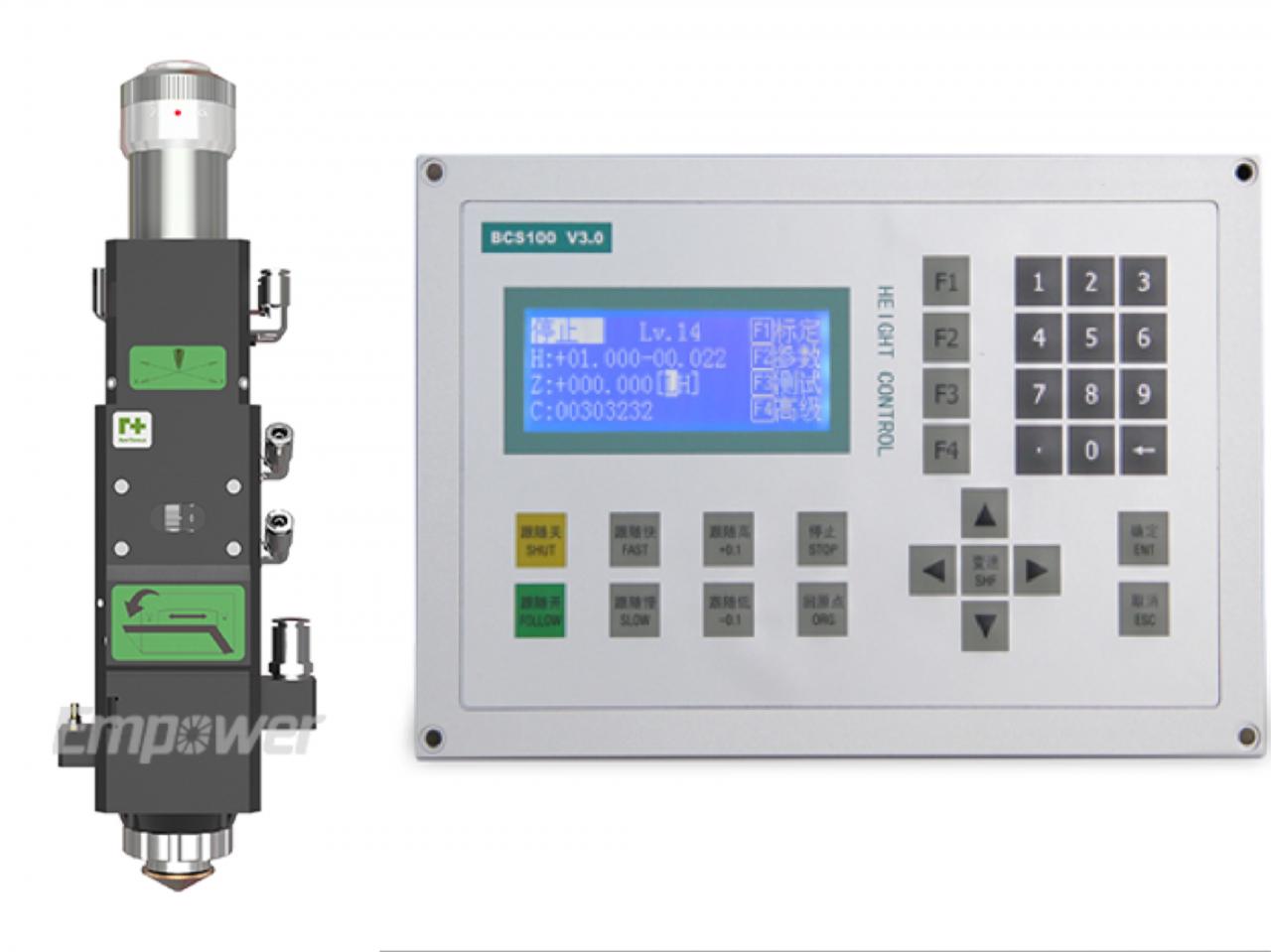

Kesme kafası ve yükseklik kontrolörü

• Kapasitif yükseklik algılamalı mevcuttur.

• Sıcaklık sensörleri optikleri korur ve aşırı ısınma olasılığını en aza indirir.

• Odağı ayarlamak için 10 mm lens hareketi.

• Kapak camına hızlı ve kolay erişim.

• Spot boyutunu optimize etmek için esnek tasarım.

• Pürüzsüz yardımcı gaz akışı.

• Kompakt, Hafif tasarım.

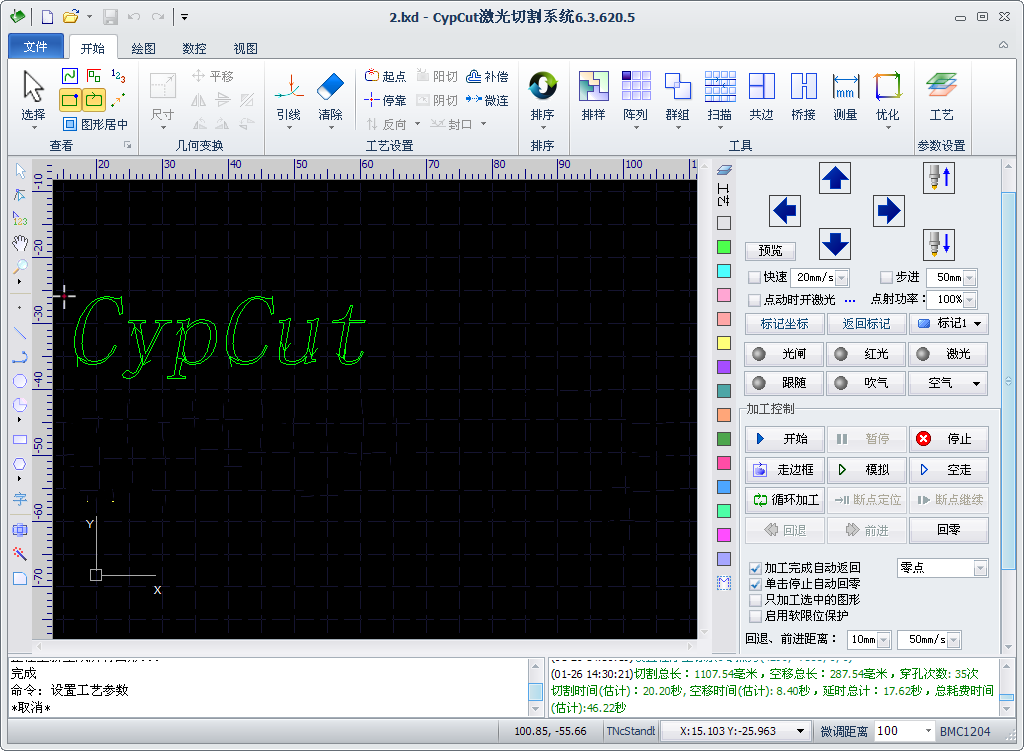

Kıbrıs kesim sistemi

• Otomatik Yükseklik ayarı

• Yazılım koruması

• Lazer ışını güç kontrolü

• Ani kapanma noktası devam etme işlevi

• Kurbağa atlama ve Otomatik kenar konumlandırma işlevi

• Yuvarlak kenara neden olan sinyal gecikmesini önlemek için gerçek zamanlı yanıt

Şartname

Ana Bileşenler listesi
Numara.	Bileşen Adı	Üretici--Menşe Yeri
1	Makine parçası	Plaka kaynak makinesi aleti--Dahan
2	Makine Kirişi	Alüminyum kiriş--Dahan
3	Fiber Lazer kaynağı	Raycus/Max 1000W--Çin
4	Lazer Kafası	Raytools-- Çin
5	Kesme Sistemi	Kıbrıs -- Çin
6	Servo Motor ve Sürücü	Schneider -- Fransa
7	Hız düşürücü	Shimpo -- Japonya
8	Kılavuz Raylar	Hiwin -- Tayvan
9	Raf ve Pinyon	Tayvan konumundan YYC
10	Oransal valf	SMC -- Japonya
11	soğutucu	Hanlı -- Çin

Özellikler
lazer gücü	1000W
Kesme alanı(mm)(L×W)	3000mm×1500mm
Maksimum kesme hızı (m/dak)	120 m/dak
Maksimum Hızlandırılmış	1.5G
Konumlandırma doğruluğu	±0.03mmmm
Tekrarlanabilirlik doğruluğu	±0.02mm
Minimum çizgi genişliği	0.15mm
Maksimum Kesme derinliği (Hafif Çelik)	12 mm
Paslanmaz Çelik N2	5 mm
Alüminyum	3mm
Sürüş Yolu	ithal servo motor
İletim Yolu	İthal dişli kremayer ve pinyon çift sürücü
Elektrik Gereksinimleri	380V/50Hz.60Amp
Güç tüketimi	12KW
İş Parçası Ağırlığı	800kg
Ağırlık	5500kg
Anahat boyutu (mm)	4800mm×2700mm×1900mm (U×G×Y)
Palet değiştiricili anahat boyutu (mm)	8400mm×3000mm×2100mm (U×G×Y)

Avantajlar ve Uygulamalar

AVANTAJLARI:

1, güç tüketiminde maliyet tasarrufu / aynı güç altında CO2 lazer kesim makinesinin sadece% 20-30'u.

2, Basit veya karmaşık parçaların esnekliği ve hassas kesimi

3, 100.000 saatten fazla ithal dünya markası fiber lazer / Yaşam süresini benimser

4, İthal servo motor ve dişli sistemi hassas kesim sağlar

5, Ekstra son işlem gerektirmeyen yüksek kaliteli kesim

6, Daha yüksek kesme hızı ve verimli, dakikada 10 metreden fazla kesme plakası hızı

7, Malzemede iz veya kirlenme olmadığı anlamına gelen temassız kesim

8, Hemen hemen her sac metali kesme yeteneği

UYGULAMALAR:

UYGULANABİLİR MALZEMELER: Paslanmaz çelik, karbon çelik, alaşımlı çelik, silikon çelik, yay çeliği, alüminyum, alüminyum alaşımı, galvanizli sac ve diğer metal boru ve tüpler.

UYGULANABİLİR SANAYİ: Endüstriyel boru hattı işleme, patlamaya dayanıklı ekipman, askeri sanayi, kimya sanayi, petrol arama, lambalar ve fenerler, metal işleme, demir eşya, bina vb.

Hizmetimiz&Avantajlarımız

Servisimiz

1. Bu fiber lazer makinesi ve fiber lazer parçaları için iki yıl garanti; Diğer makine ve parçalar için bir yıl garanti.

2. 24 saat profesyonel çevrimiçi teknik destek.

3. Nitelikli mühendis, müşterinin sorunu TM, Whatsapp ile zamanında çözmesine yardımcı olacaktır.

4. Ücretsiz yazılım güncellemesi.

5. Ömür boyu bakım ve yedek parça temini.

Bizim avantajlarımız

1. Alibaba Kimlik Doğrulama Kuruluşu

2. 12 Yıllık İhracat Deneyimi

3. 20 Yıllık Üretim Deneyimi

4. OEM ve ODM Hizmeti

5. 24 Saat Çevrimiçi Hizmet

6. Tüm dünyada bayi ağı

Detaylar

• Uygulama: LAZER KESİM
• Uygulanabilir Malzeme: Metal
• Durum: Yeni
• Lazer Tipi: Fiber Lazer
• Kesme Alanı: 3000*1500mm
• Kesme Hızı: 120m/dak
• Desteklenen Grafik Formatı: DXF
• Kesme Kalınlığı: 1-10mm
• CNC veya Değil: Evet
• Soğutma Modu: SU SOĞUTMA
• Kontrol Yazılımı: Cypcut
• Lazer Kaynağı Markası: Raycus/IPG/Max
• Lazer Kafa Markası: Raytools/Precitec
• Servo Motor Markası: Yaskawa
• Kılavuz Ray Markası: HIWIN
• Kontrol Sistemi Markası: Cypcut
• Ağırlık (KG): 5500 KG
• Önemli Satış Noktaları: Uzun Hizmet Ömrü
• Optik Lens Markası: Raytools
• 1 yıl garanti
• Uygulanabilir Endüstriler: Üretim Tesisi, Sac işleme
• Makine Test Raporu: Sağlandı
• Video giden denetimi: Sağlandı
• Çekirdek bileşenlerin garantisi: 2 yıl
• Çekirdek Bileşenler: lazer kaynağı
• Maksimum kesme hızı (m/dak): 120 m/dak
• Maksimum Hızlandırılmış: 1.5G
• Konumlandırma doğruluğu: ±0.03mmmm
• Tekrarlanabilirlik doğruluğu: ±0.02mm
• Minimum çizgi genişliği: 0.15mm
• Maksimum Kesme derinliği (Hafif Çelik): 12mm
• Paslanmaz Çelik N2: 5mm
• Alüminyum: 3mm
• Elektrik Gereksinimleri: 380V/50Hz.60Amp
• Palet değiştiricili ana hat boyutu (mm): 8400mm*3000mm*2100mm (U*G*Y)
• Sertifika: Sgs
• Sağlanan Satış Sonrası Hizmet: Çevrimiçi destek, Ücretsiz yedek parça, Video teknik desteği
• Garanti Sonrası Servis: Video teknik destek, Servis yok, Online destek, Yedek parça, Saha bakım ve onarım servisi
