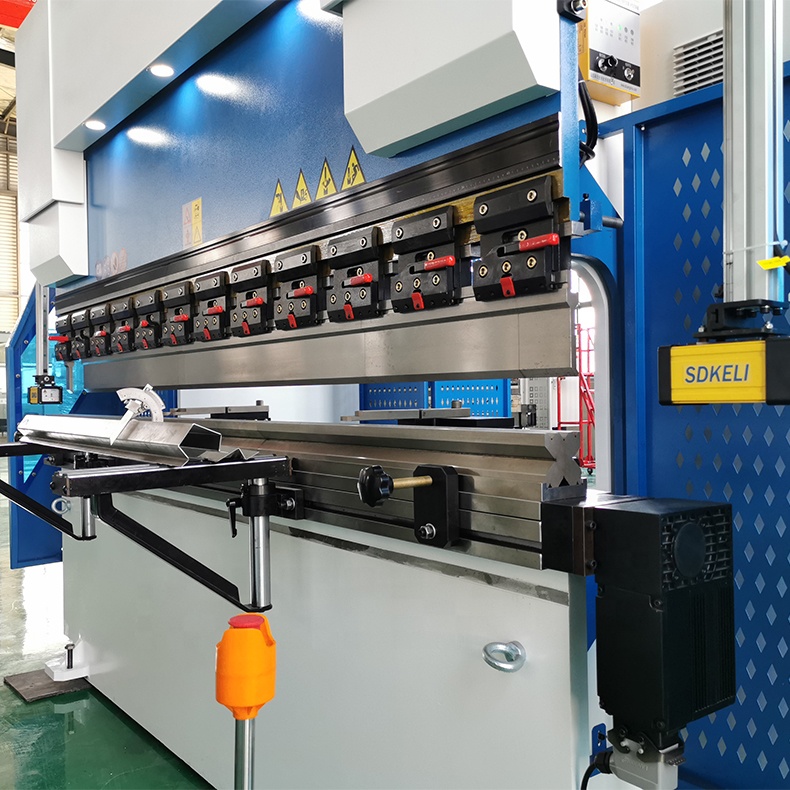

160t-4000 4 Eksenli Cnc Hidrolik Bükme Makinası Abkant Pres

Ürün Açıklaması

Abkant Pres, 2020 yılında RAYMAX tarafından piyasaya sürülen yeni bir CNC bükme makinesidir ve yüksek hassasiyet ve maliyet performansı gereksinimleri olan üreticiler için uygundur. 4 eksenli CNC Bükme Makinası, hacim olarak en popüler modelimiz ve yüksek kaliteli parçalardan yapılmış ve ciddi güvenilirlik sunan gerçek bir beygirdir. Y1 & Y2 Senkronizasyon teknolojisi, yüksek yaklaşma, viraj ve geri dönüş hızları sağlar. Bükülme uzunluğu kapasitesi ve basınç aralığı, çeşitli üretim gereksinimlerini karşılamak için özelleştirilebilir.

Makine gövdesinin istikrarlı ve dayanıklı performansı

1, makine çerçevesi entegre kaynak.

2, CNC üç boyutlu işleme merkezi tarafından tek bir işlemde oluşturulan makine çerçevesi, her bir montaj yüzeyinin paralelliğini ve dikeyliğini sağlar.

3, Pas ve anti-pas tedavisini gidermek için tavlama ile iç stres laminasyonu.

4, pas ve anti-pas tedavisini kaldırmak için kumlama.

Bilimsel tasarım

1, Her biri bağımsız silindir tarafından kontrol edilen Y1 ve Y2 eksenlerinin senkron hareketi.

2, Daha sonraki aşamada yapılandırmaya seçenekler ve yükseltmeler ekleme imkanı.

Çevre dostu

Hidrolik sistemdeki basınç servo ana motorun kapalı çevrim kontrolü olduğundan, bekleme ve hızlı indirme (25 desibelden az), basma ve dönüş sırasında düşük gürültü. Servo motor kullanarak genel makineye göre daha düşük enerji tüketimi.

Teknik parametreler

Daha fazla makine modeli için lütfen bizimle iletişime geçin, size en kısa sürede cevap vereceğiz!
modeli	kutup mesafesi (mm)	boğaz derinliği (mm)	kaydırıcı vuruş (mm)	maksimum yükseklik (mm)	Güç (kw)	Ağırlık (kilogram)	Boyut (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

Kontrol sistemi

Amuda CNC bükme makinesi çeşitli kontrol sistemleri ile donatılabilir. Yüksek verimli arka dayama sistemimiz müşterilerimize farklı otomasyon çözümleri sunmaktadır.

Makine ekranı

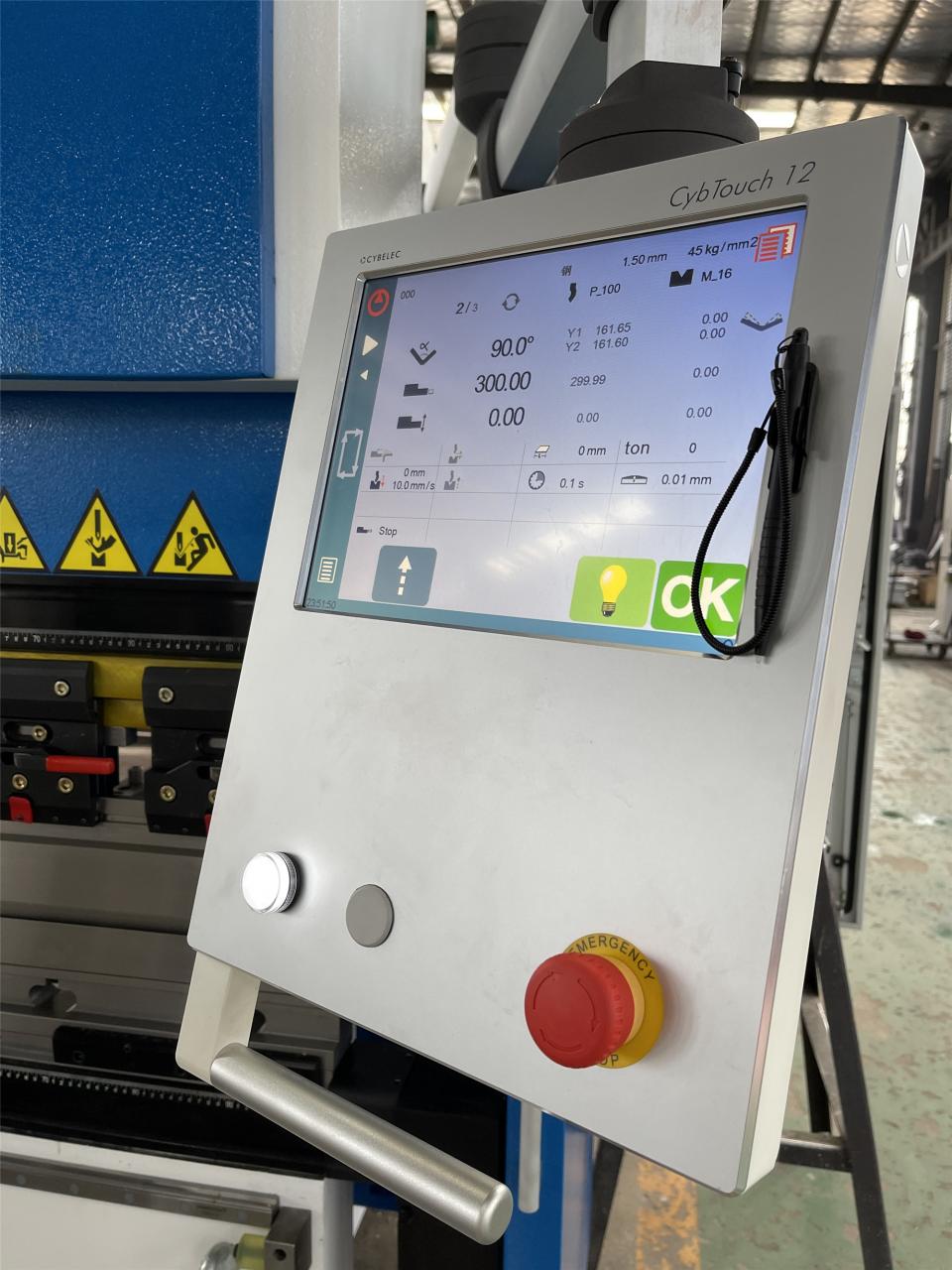

Cybtouch-12 Kontrol Sistemi

1. 4 ekseni kontrol eder.

2. Otomatik büküm sıralaması (isteğe bağlı).

3. Büküm payı hesaplaması.

4. Basınç - taçlandırma hesabı.

5. Her parça veya büküm için modüler araçlar.

6. Açı ve arka dayama düzeltmesi.

7. PC veya dizüstü bilgisayar ile kablosuz bağlantı yoluyla tele-bakım.

8. Veri aktarımı/yedekleme için bellek çubuğu için USB bağlantı noktası.

Yüksek Verimli Çalışma Masası

1, Parazit konturları olmadığı için tüm bükme uzunluğunu kullanabilirsiniz.

2, CNC özelleştirilmiş kalıp

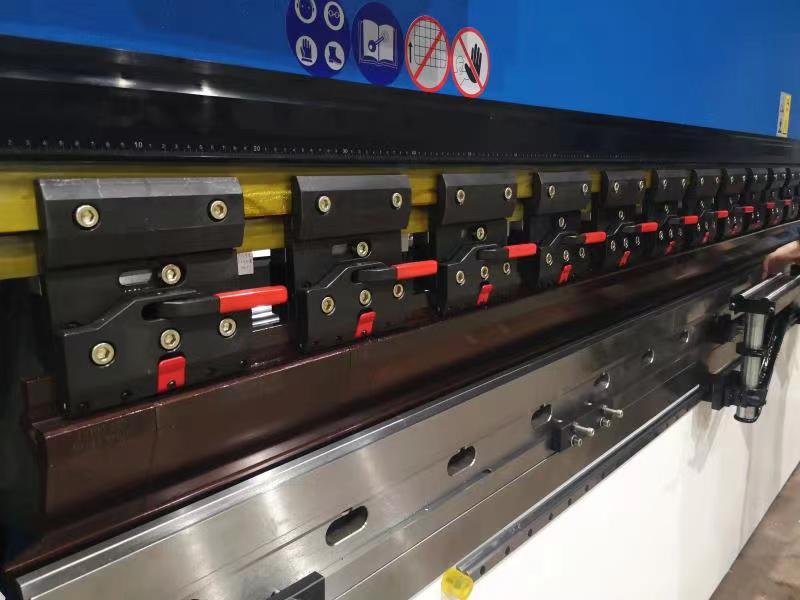

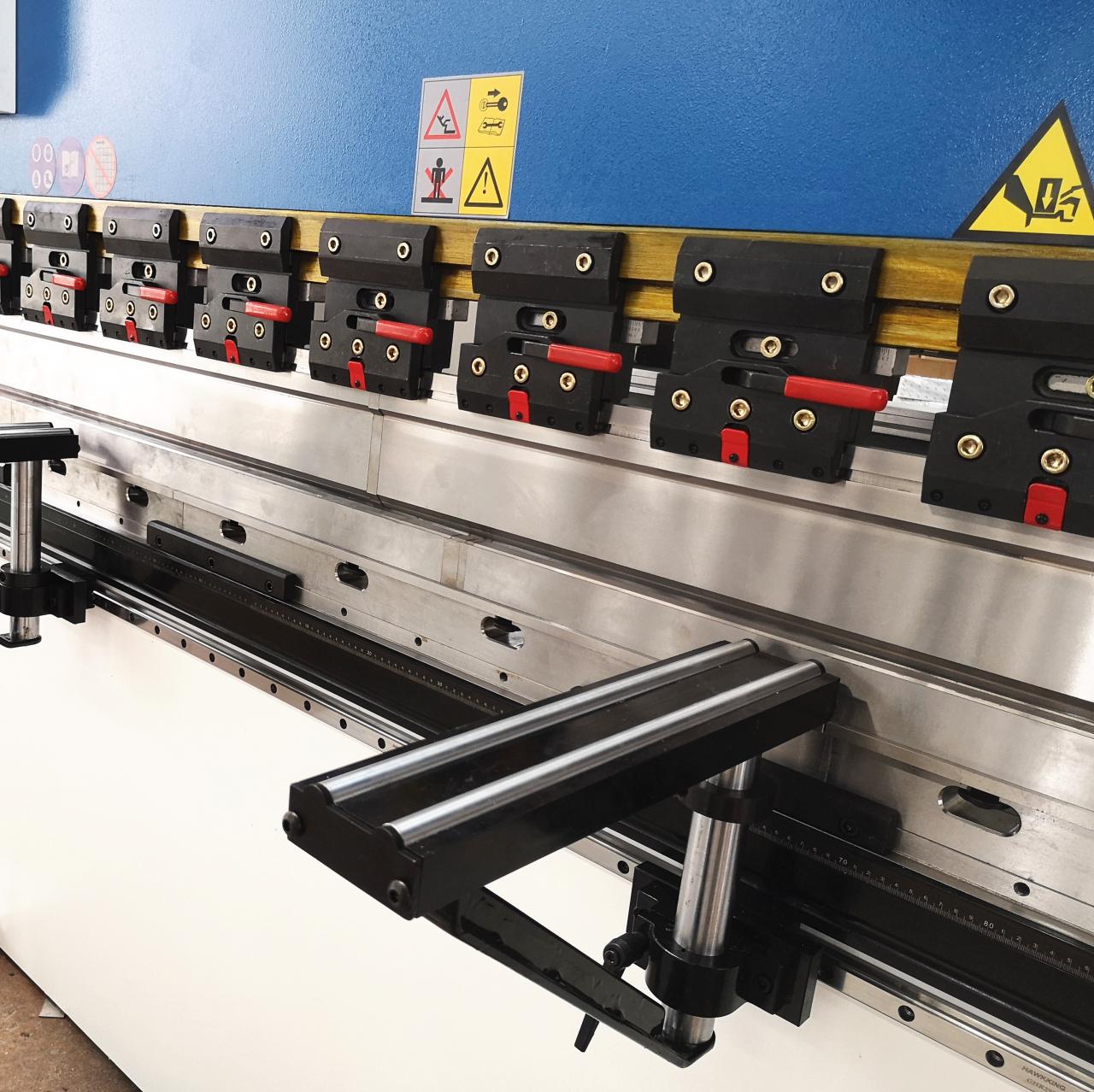

3, Hızlı klip: dikey kurulum sayesinde hızlı takım değişiklikleri, kurulum sürelerinizi kısaltmak için.

4, Destek kolları: Ergonomik destek braketleri ve led çalışma alanı aydınlatması, çalışma kolaylığınızı en üst düzeye çıkarmaya hizmet eder.

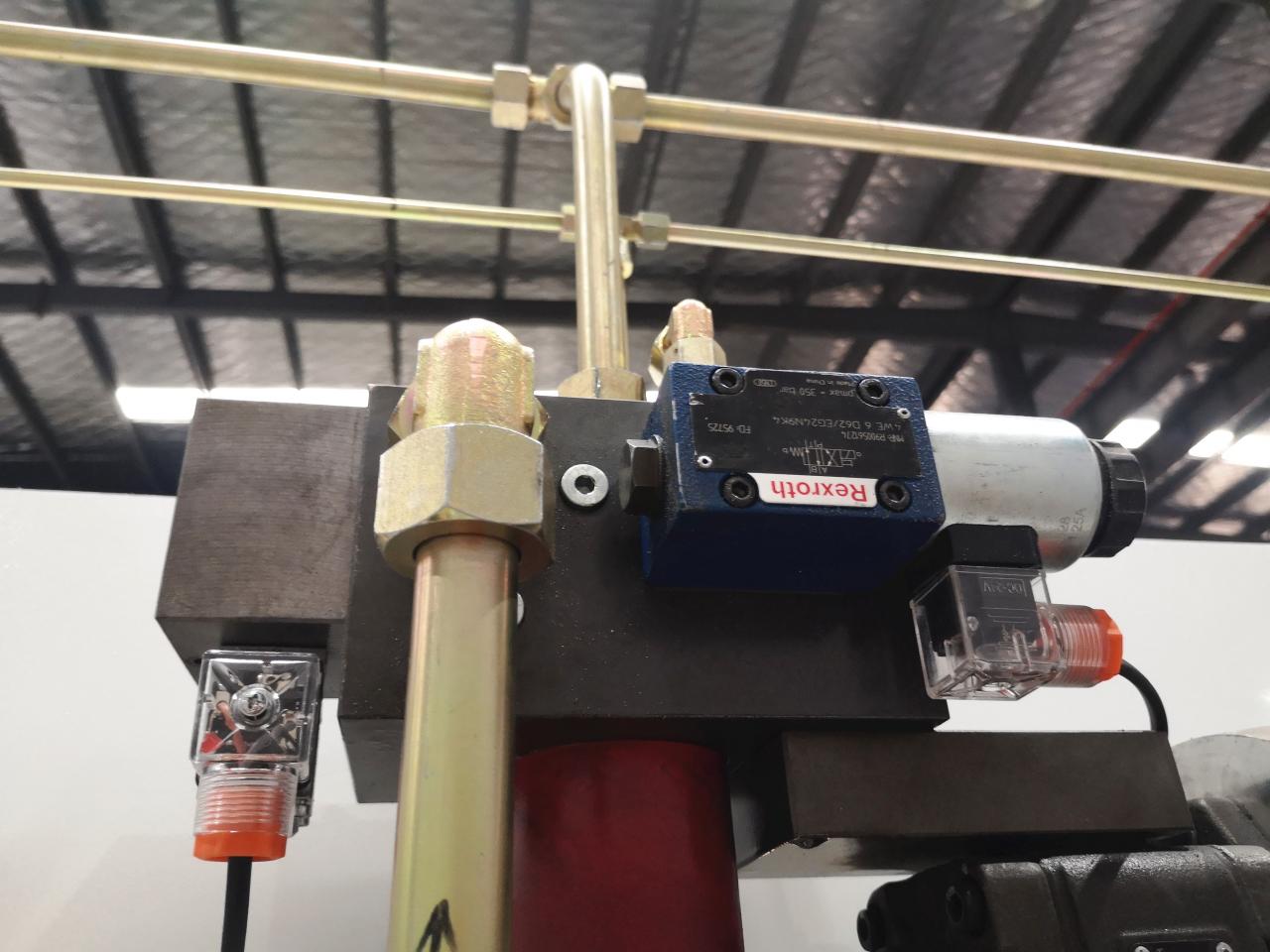

5. Hidrolik Valf (Almanya'dan Rexroth)

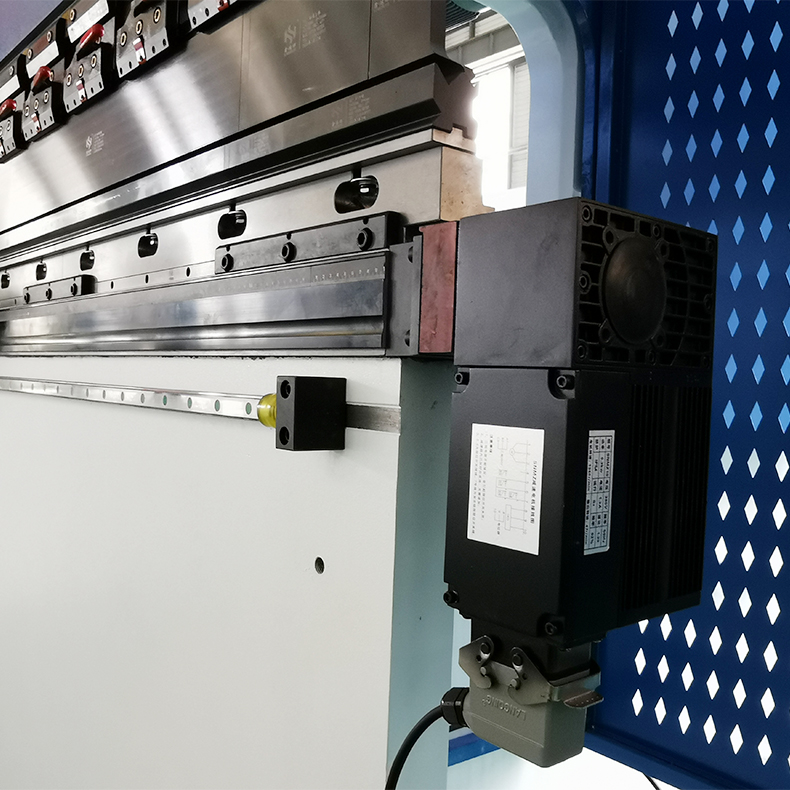

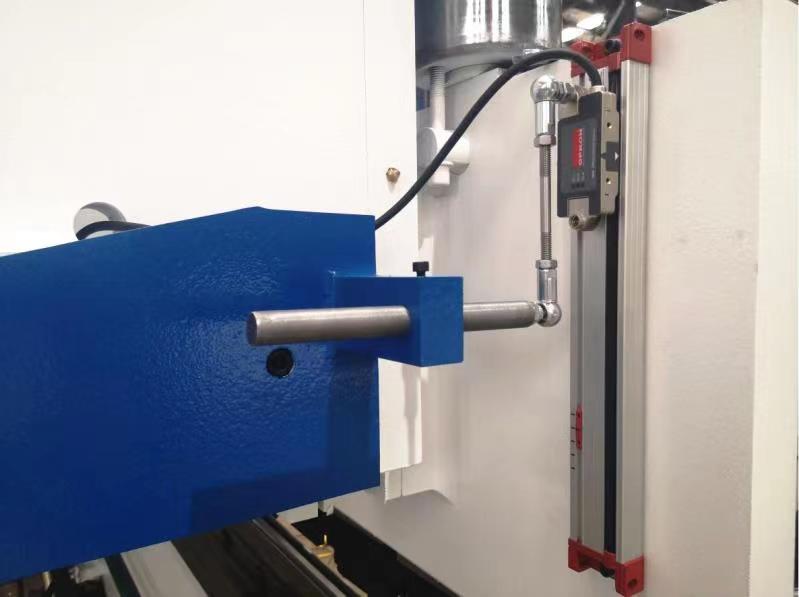

6, GIVI Izgara cetveli (İtalya'dan): hassas konumlandırma strok hareketi

7, Otomatik Taçlama Sistemi: Daha doğru bükme açısı vermek için

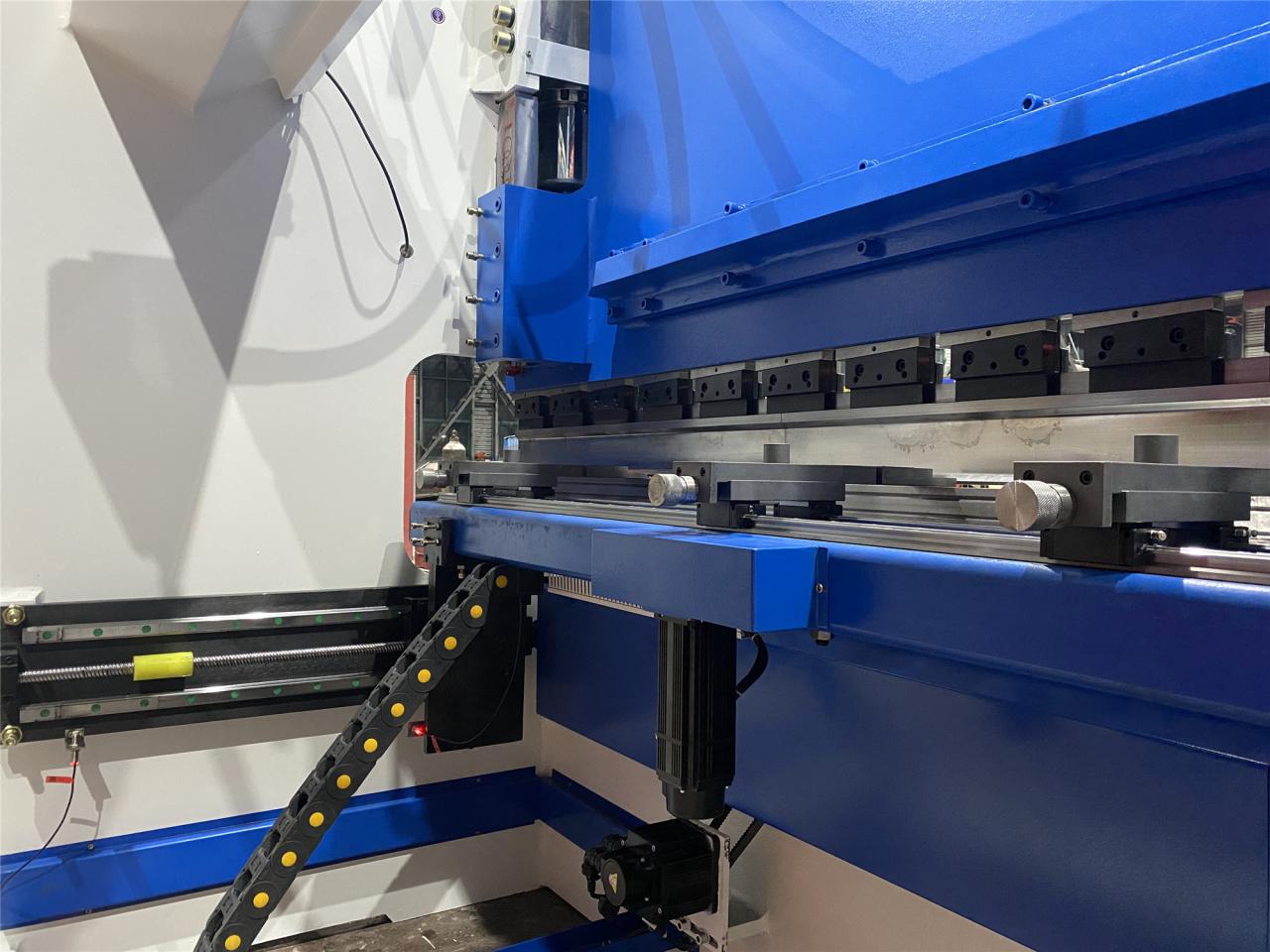

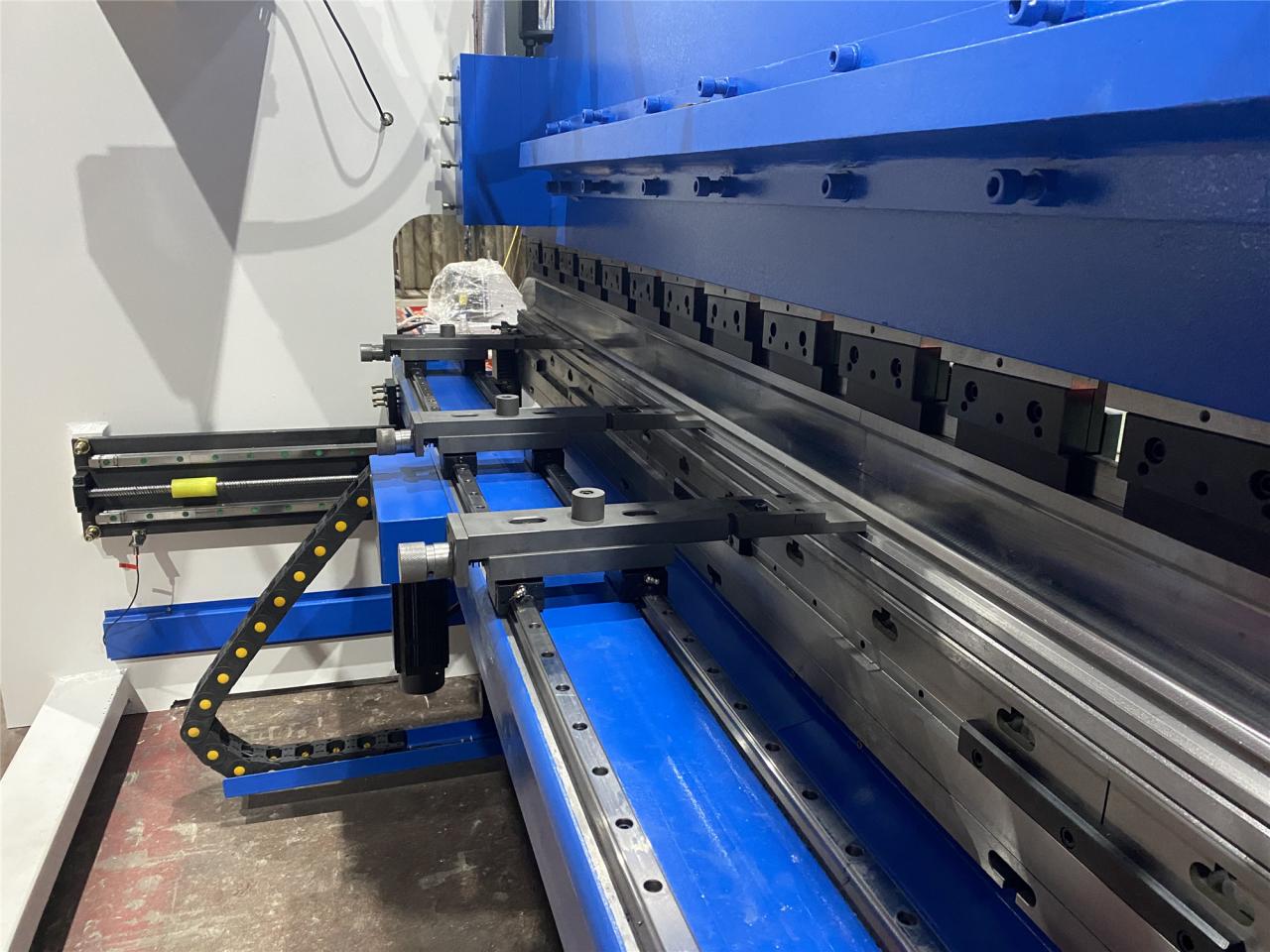

8, Lazer güvenli Yüksek verimli ve güçlü arka dayama

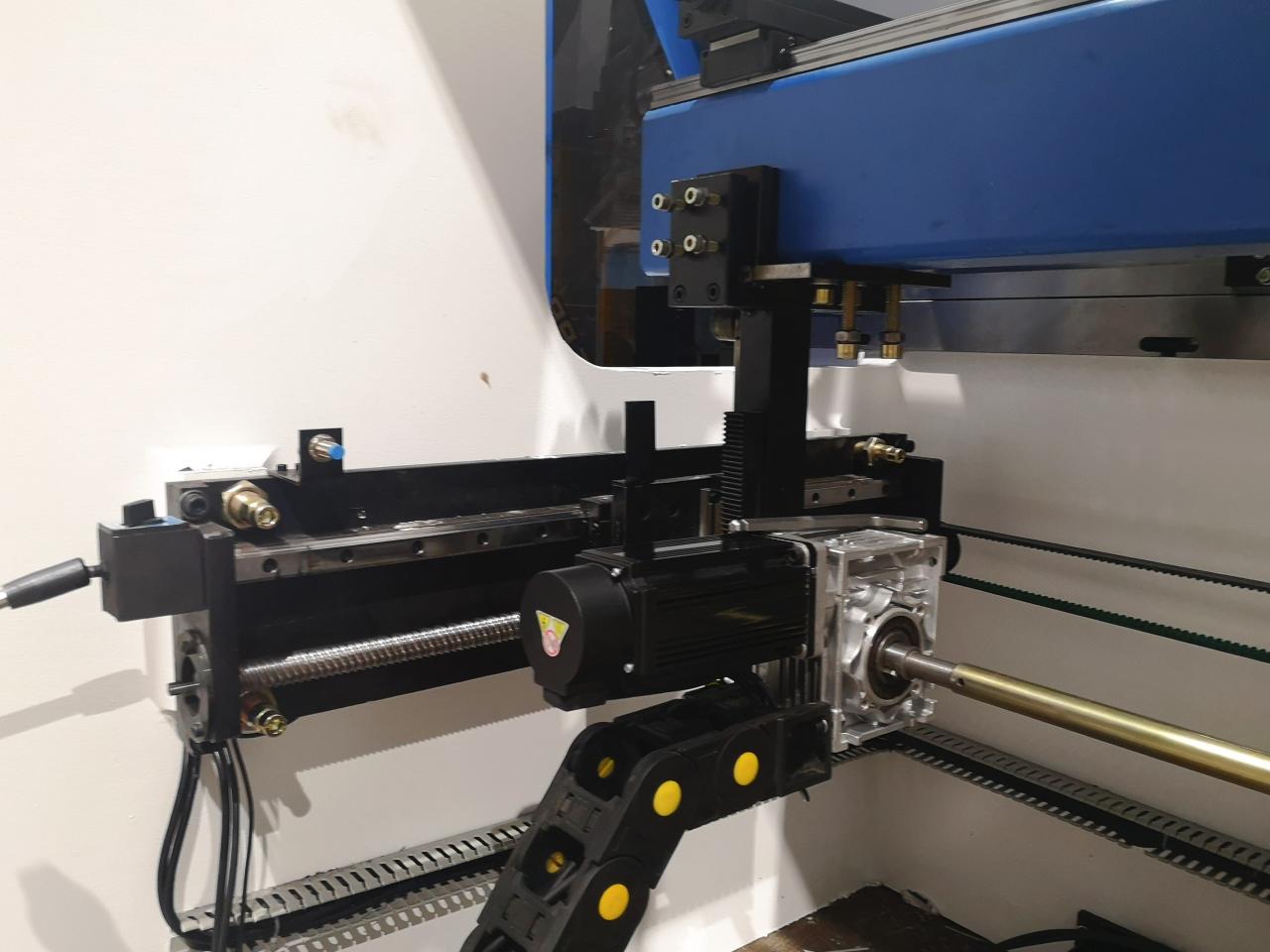

1, Servo motor sürücü arka göstergesi: Speed.and enerji tasarrufunu artırmak için servo sürücü arka gösterge sistemi.

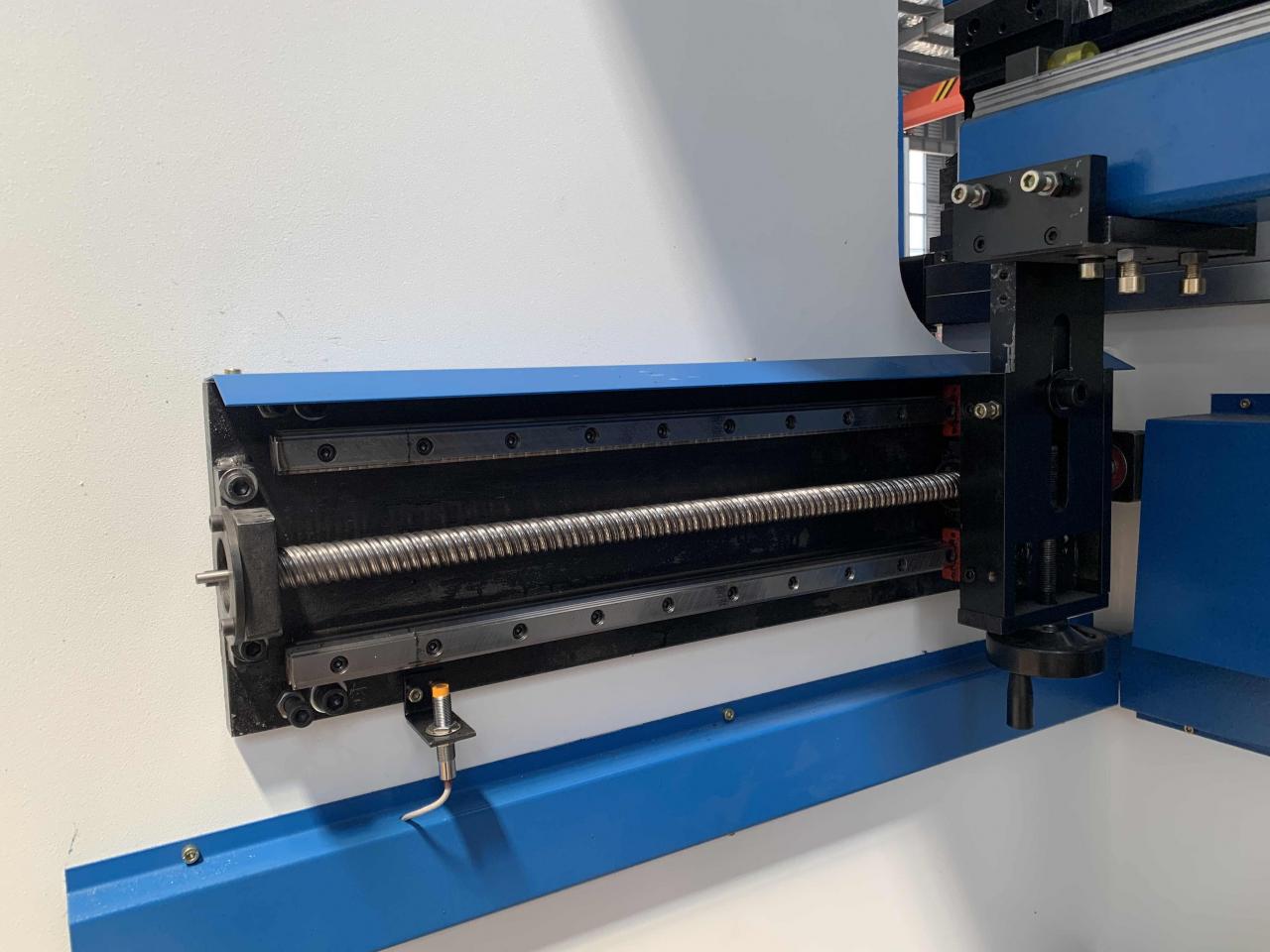

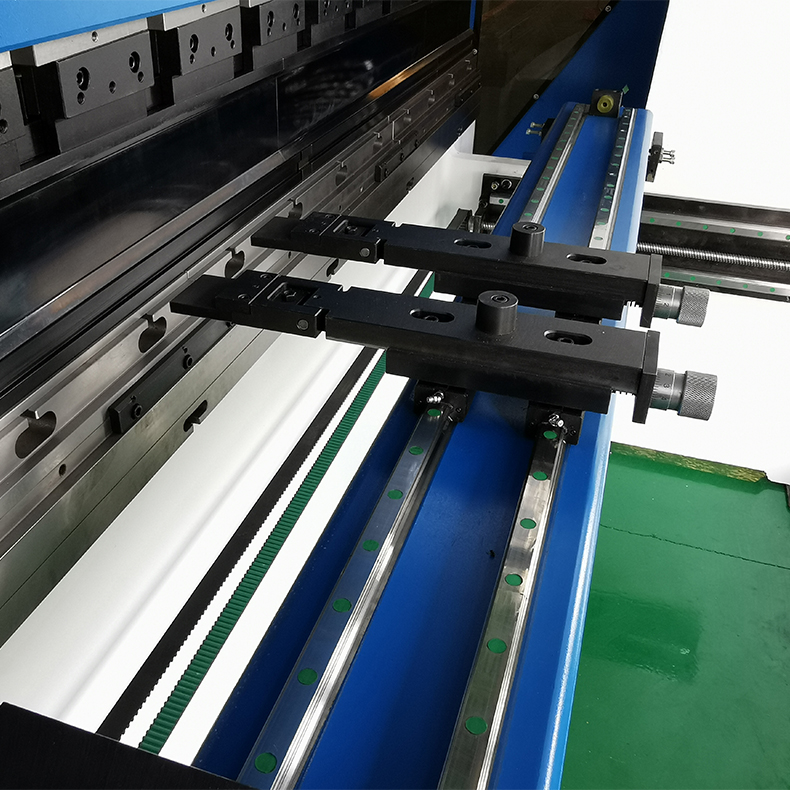

2, vidalı mil ve lineer kılavuz Vidalı mil ve lineer kılavuz sayesinde dinamik arka dayamalar ve yüksek hızlı eksen.

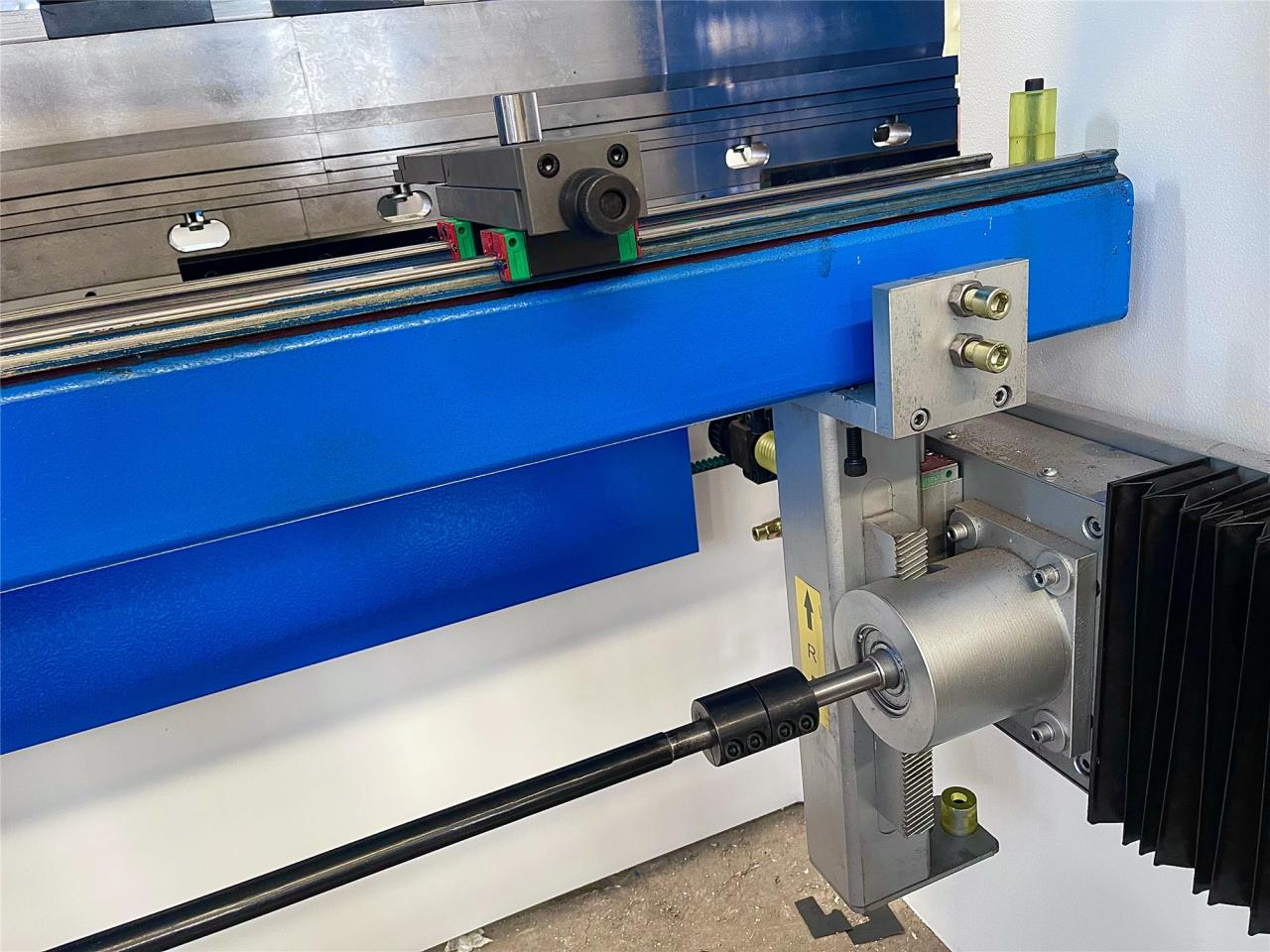

3, parmak hareketi doğruluğunu artırmak için çift lineer kılavuzlar ve entegre destek kirişi.



Uluslararası Marka Onayları

Ana Yapılandırma

Ana motor	Siemens, Almanya
Elektrik	Schneider, Fransa
Hidrolik valf	Rexroth, Almanya
Yağ pompası	Güneşli, ABD
Mühür yüzüğü	EMB, Almanya
Denetleyici	DELEM DA66T
Ayak anahtarı	Sanyuan HongKong
silindir	Jining Taifeng, Şandong
Vidalı mil ve lineer kılavuz	HIWIN, Tayvan
Servo sürücü	DELTA, Tayvan
ızgara cetveli	GIVI, İtalya

Güvenlik ve Güvenilirlik

Tüm bileşenler, başta Almanya, ABD, Hollanda, İtalya ve İsviçre olmak üzere Avrupa standartlarına göre sertifikalandırılmıştır. Tüm yapısal parçalar sonlu elemanlar yöntemi ile hesaplanmıştır ve sadece yüksek kaliteli çelik S275 ve S355 JR yani J2 ( N) kullanılmıştır.

Tezgah koruması

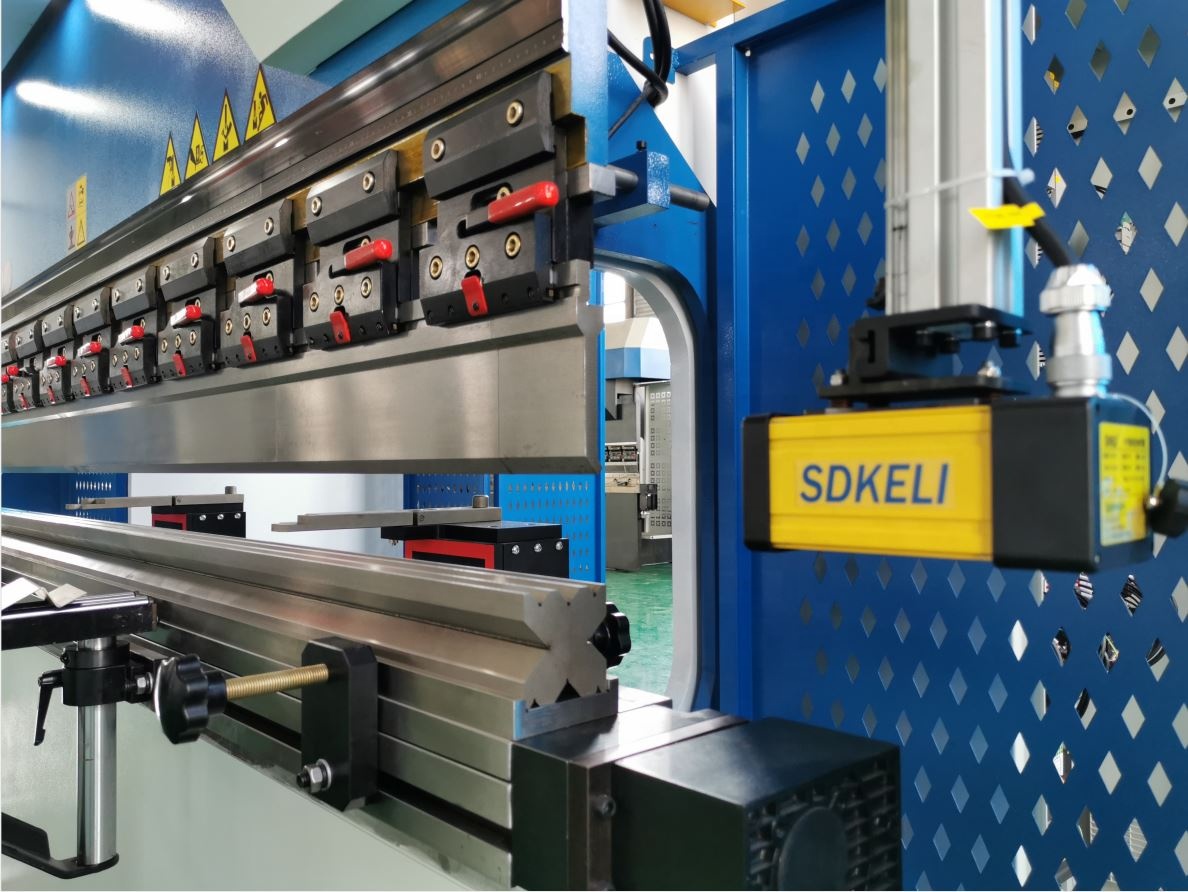

Lazer koruması: Lazer tarafından engel algılandığında bıçak durur.

Mekanik sırt

İnsanları tehlikeli çalışma alanları konusunda uyarmak için ışık perdesi koruması veya Nokta koruması veya güvenlik çiti.

Çalışma masası kenarları

İnsanların dikkatsizce girmesini önlemek için Güvenlik Çiti.

Detaylar

• Kaydırıcı Strok (mm): 160 mm
• Otomatik Seviye: Tam Otomatik
• Boğaz Derinliği (mm): 320 mm
• Makine Tipi: Senkronize
• Çalışma Masası Uzunluğu (mm): 4000
• Çalışma Masası Genişliği (mm): 140 mm
• Boyut: 4000 x1700 x2800mm
• Durum: Yeni
• Menşe Yeri: Anhui, Çin
• İşlenen Malzeme / Metal: Pirinç / Bakır, Paslanmaz Çelik, ALAŞIM, Karbon çeliği, Alüminyum
• Otomasyon: Otomatik
• Ekstra Hizmetler: İşleme
• Yıl: 2022
• Ağırlık (KG): 11000
• Motor Gücü (kw): 11 kw
• Önemli Satış Noktaları: Rekabetçi Fiyat
• Garanti: 2 yıl
• Uygulanabilir Sektörler: Oteller, Konfeksiyon Mağazaları, İnşaat Malzemesi Mağazaları, Makine Tamirhaneleri, Üretim Tesisi, Yiyecek ve İçecek Fabrikası, Çiftlikler, Restoran, Ev Kullanımı, Perakende, Yiyecek Dükkanı, Matbaalar, İnşaat işleri, Enerji ve Madencilik, Yiyecek ve İçecek Mağazaları , Reklam şirketi
• Showroom Yeri: Kanada, Rusya
• Pazarlama Türü: Yeni Ürün 2022
• Makine Test Raporu: Sağlandı
• Video giden denetimi: Sağlandı
• Çekirdek bileşenlerin garantisi: 2 yıl
• Çekirdek Bileşenler: Rulman, Motor, Pompa, Dişli, PLC, Basınçlı kap, Motor
• Kontrol sistemi: DELEM CT8
• Modeli: 160T-4000
• Elektrikli Bileşenler: Fransa'dan Schneider
• Renk: Özelleştirilmiş
• Kullanım: Sac Bükme
• Kontrol Eksenleri: 4 1
• Sertifika: CE ISO SONCAP
• Ana Motor: Almanya'dan Siemens
• Teslim Süresi: 30 gün
• Sağlanan Satış Sonrası Hizmet: Ücretsiz yedek parça, Saha kurulumu, devreye alma ve eğitim
