12mm 3200mm Hidrolik Giyotin Kesme Makinası Cnc Sac Kesme Makinası

Özellikler:

1. Ön besleme platformu, plaka besleme için cetvel ile donatılmıştır ve ayrıca besleme sırasında herhangi bir yüzeyde plakayı korumak için yüzeyde pürüzsüzdür. Cetvel, doğruluk kontrolü ve kontrolü için MM veya daha fazla birime hassas olabilir.

2. Çalışma masası, plakayı beslemeye desteklemek ve ayrıca herhangi bir yüzey yırtılmasına karşı koruma sağlamak için bilye veya yuvarlak çubuk çeliği ile donatılmıştır.

3. Elektronik kutu iyi sertifikalı bileşenlerle donatılmıştır. İhracat makineleri için çoğunlukla CE belgeli SIEMENS veya Schneider bileşenleri ve ayrıca farklı standart ihtiyaçları olan müşteriler için carte için bazı yüksek kaliteli CCC belgeli bileşenler kullanıyoruz.

4. Makine gövdesi çeliği, çoğunlukla Çin'in en iyi marka çelik levha sağlayıcısı Shanghai BAOSTEEL'i kaliteli seçiyoruz ve son boyadan önce antikorozif boya ile işlemden geçiriyoruz. Böylece makine öncelikle iyi bir dayanıklı kullanıma ve ayrıca mükemmel bir dış görünüme sahip olacaktır.

5. Bıçak: Bıçak malzemesi 9CrSi veya 6CrW2Si'dir, malzeme yüksek sertlik ve kesme sonucu için bin kez yüksek test edilmiş malzemedir. Yukarı bıçak, QC12Y Döner Kiriş kesme makinesinden farklı olan dört bıçak kenarına sahip dikdörtgen bıçaktır (Ayrıntılı lütfen SIECC/SIECCTECH bıçağının açıklamasını ve fotoğrafını kontrol edin). Bıçak boşluğu manuel veya motorla ayarlanabilir. Her ikisinde de boşluğu görüntülemek için indeks kadranı bulunur, böylece kontrol ve görüntüleme kolayca yapılabilir. Ve yukarı bıçak mili, kesme hassasiyetini artırmak için devirme yapısını kullanır.

6. Makine, kesim sırasında plakayı sabit bir şekilde bastırmak için baskı ayağını donattı, ayak, plakanın yüzeyini bozmadan yüksek fraksiyonlu plastik yüzey ile donatıldı. Delik plakası için, kare ayağı sabit kare pres için donatacağız.

7. Dişli Pompa: Hem Çin markası Şangay chengjie hem de Almanya Eckerler'de iyi marka “düz eşlenik iç dişli pompa” kullanıyoruz. İç dişli pompa, endüstride asla aşınmayan pompa olarak kabul edilir ve düşük gürültülü, titreşimsiz ve uzun ömürlü karakteri ile yüksek hassasiyetli hidrolik makinelerde yaygın olarak kullanılmaktadır. Shanghai Chengjie dişli pompa, Çin'in uçak endüstrisinde de kullanılmaktadır, bu nedenle güvenilir ve güvenilirdir. Yüksek hızda çalışırken, ses düz ve pürüzsüzdür, hatta sıkışma yoktur. Uzun kullanım ömrü, aşındırıcı performansına bağlıdır, makinenin iç bileşenlerinin yağ filmi koruma tabakası vardır, bu nedenle normal hidrolik yağı kullanın, hatta aşınma yok.

8. Hidrolik sistem, Almanya Rexroth veya ABD OMG sistemini kullanabilir. Dönüş, kararlı çalışma süreci ve kullanımı kolay nitrojen dönüş silindiri tarafından kontrol edilir. Hidrolik pres, iletimi zorladı ve nitrojen, iyi bir işbirliği çalışmasıyla yukarı itmeyi dayatır. (Çalışma prensibi, QC11Y ve QC12Y'nin SIECC teknoloji çizimine dönebilir)

9. Arka dayamalar sayaçlı olup mikro ayarlı ve motor tahriklidir.

10. Makine, kesme bıçağı ve baskı ayağından önce çit koruma kapısı ile donatılacaktır. Gerekirse çit açılabilir. Boğaza yakın, kişi güvenliği için açık, ancak herhangi bir iç kontrol gerektiğinde açılabilir kapı ile donatılacaktır.

11. Ray boşluğunu ortadan kaldırmak ve kesme kalitesini artırmak için üç rulmanlı haddeleme yolu kullanma. (Makine çizimi için kullanılabilir
açıkça açıklayın)

Şartname

modeliMaksimum KalınlıkAkma dayanımıMaks. UzunlukAçıX.İnmeSıklıkGüçL*W*H(mm)Ağırlık
QC12Y-4*25004mm≤450kN/cm2500 mm1°30'20~600mm16 Kez/dak5.5kW3040*1610*16203800Kg
QC12Y-4*32004mm≤450kN/cm3200mm1°30'20~600mm14 Kez/dak5.5kW3840*1610*16205000Kg
QC12Y-4*40004mm≤450kN/cm4000 mm1°30'20~600mm10 Kez/dak5.5kW4600*1700*17006500Kg
QC12Y-4*60004mm≤450kN/cm6000mm1°30'20~600mm8 Kez/dak7.5kW6460*2100*320011000Kg
QC12Y-6*25006mm≤450kN/cm2500 mm1°30'20~600mm14 Kez/dak7.5kW3040*1610*16205000Kg
QC12Y-6*32006mm≤450kN/cm3200mm1°30'20~600mm12 Kez/dak7.5KW3840*1610*16206000Kg
QC12Y-6*40006mm≤450kN/cm4000 mm1°30'20~600mm8 Kez/dak7.5KW4620*1750*17008200Kg
QC12Y-6*50006mm≤450kN/cm5000 mm1°30'20~600mm6 Kez/dak11KW5400*1800*190010500Kg
QC12Y-6*60006mm≤450kN/cm6000mm1°30'20~600mm5 Kez/dak11KW6480*2100*230016500Kg
QC12Y-8*25008mm≤450kN/cm2500 mm1°30'20~600mm10 Kez/dak11KW3040*1700*17006000Kg
QC12Y-8*32008mm≤450kN/cm3200mm1°30'20~600mm8 Kez/dak11KW3860*1700*17007200Kg
QC12Y-8*40008mm≤450kN/cm4000 mm1°30'20~600mm8 Kez/dak11KW4640*1700*17008800Kg
QC12Y-8*50008mm≤450kN/cm5000 mm1°30'20~600mm8 Kez/dak11KW5400*2100*200011500Kg
QC12Y-8*60008mm≤450kN/cm6000mm1°30'20~600mm8 Kez/dak11KW6480*2100*235018000Kg
QC12Y-10*250010 mm≤450kN/cm2500 mm2°20~600mm9 Kez/dak11KW3040*1700*17007300Kg
QC12Y-10*320010 mm≤450kN/cm3200mm2°20~600mm9 Kez/dak11KW3860*1700*17008000Kg
QC12Y-10*400010 mm≤450kN/cm4000 mm2°20~600mm8 Kez/dak11KW4650*2100*200012050Kg
QC12Y-10*600010 mm≤450kN/cm6000mm2°20~1000mm5 Kez/dak15KW6500*2100*230024000Kg
QC12Y-12*250012 mm≤450kN/cm2500 mm1°40'20~600mm9 Kez/dak18.5KW3140*2150*20009000Kg
QC12Y-12*320012 mm≤450kN/cm3200mm1°40'20~600mm9 Kez/dak18.5KW3880*2150*200010800Kg
QC12Y-12*400012 mm≤450kN/cm4000 mm1°40'20~1000mm8 Kez/dak18.5KW4680*2150*200013000Kg
QC12Y-12*500012 mm≤450kN/cm5000 mm2°20~1000mm6 Kez/dak18.5KW5900*2150*200016000Kg
QC12Y-12*600012 mm≤450kN/cm6000mm2°20~1000mm5 Kez/dak18.5KW6900*2600*270029500Kg
QC12Y-12*800012 mm≤450kN/cm8000 mm2°20~1000mm5 Kez/dak18.5KW9000*3500*350046500Kg
QC12Y-16*250016mm≤450kN/cm2500 mm2°30'20~600mm9 Kez/dak22KW3140*2150*200011000Kg
QC12Y-16*320016mm≤450kN/cm3200mm2°30'20~600mm8 Kez/dak22KW388
0*2150*2000		13000Kg
QC12Y-16*400016mm≤450kN/cm4000 mm2°30'20~1000mm8 Kez/dak22KW4650*2150*220016300Kg
QC12Y-16*500016mm≤450kN/cm5000 mm2°30'20~1000mm6 Kez/dak22KW5900*2600*270020000Kg
QC12Y-16*600016mm≤450kN/cm6000mm2°30'20~1000mm5 Kez/dak22KW6900*2700*270036000Kg
QC12Y-16*800016mm≤450kN/cm8000 mm2°30'20~1000mm5 Kez/dak22KW9000*3500*350075000Kg
QC12Y-20*250020 mm≤450kN/cm2500 mm3°20~1000mm8 Kez/dak22KW3440*2300*250015800Kg
QC12Y-20*320020 mm≤450kN/cm3200mm3°20~1000mm8 Kez/dak22KW4150*2350*270018500Kg
QC12Y-20*400020 mm≤450kN/cm4000 mm3°20~1000mm5 Kez/dak22KW4850*2600*270021500Kg
QC12Y-20*600020 mm≤450kN/cm6000mm3°20~1000mm4 Kez/dak30KW6700*3000*300047000Kg
QC12Y-25*250025 mm≤450kN/cm2500 mm3°20~1000mm8 Kez/dak37KW3200*2700*290019000Kg
QC12Y-25*320025 mm≤450kN/cm3200mm3°20~1000mm5 Kez/dak37KW4200*2700*290023000Kg
QC12Y-30*250030 mm≤450kN/cm2500 mm3°20~1000mm4 Kez/dak37KW3300*2900*300023500Kg
QC12Y-30*320030 mm≤450kN/cm3200mm3°30'20~1000mm4 Kez/dak40KW4200*2900*320026000Kg
QC12Y-40*250040mm≤450kN/cm2500 mm4°20~1000mm3 Kez/dak55KW3200*3300*300038000Kg
QC12Y-40*320040mm≤450kN/cm2500 mm4°1000 mm3 Kez/dak55KW4300*3300*320049000Kg

Detaylar

KESME İŞLEMİ

Her yönüyle mükemmel tasarım; Yeni ve geliştirilmiş CNC giyotini seçerek maksimum güvenlik, yüksek doğruluk ve benzersiz kullanım kolaylığı sağlayacağız.

Bıçak aralığı, kesme açısı ve kesme uzunluğu, malzeme seçimine ve kalınlığa göre otomatik olarak ayarlanır.

KEC abkant preslerinin ve kesme makinelerinin kritik parçaları Almanya'da üretilmektedir.

Özenle seçilmiş bileşenler, küresel çapta uzun vadeli ortaklardan gelmektedir.

Kalitemize güveniyoruz ve bu nedenle giyotinimize 3 yıl garanti veriyoruz.

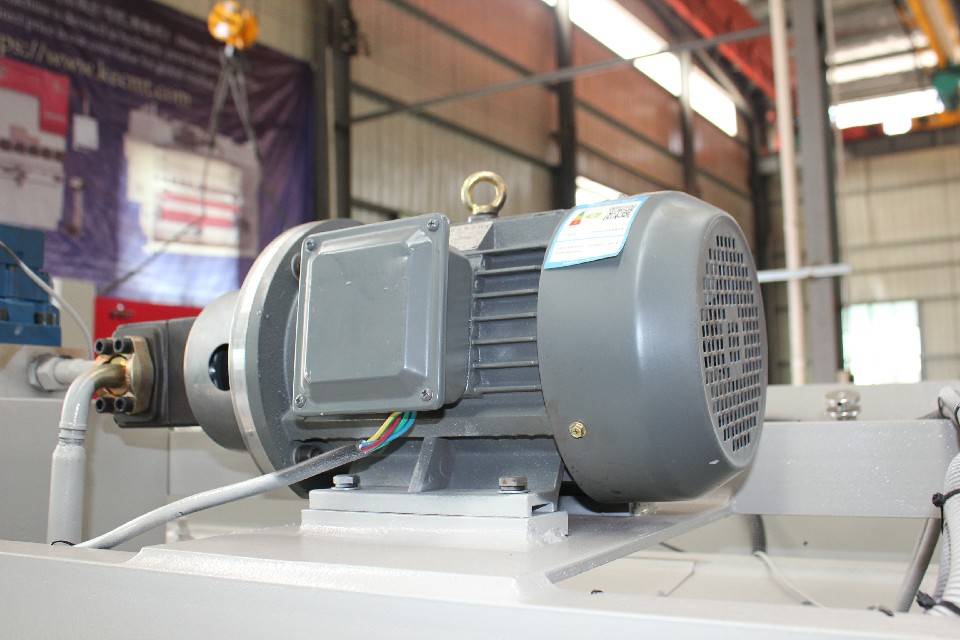

Siemens ana motor

Siemens Motor kullanmak, makinenin hizmet ömrünü garanti eder ve çalışırken gürültüyü azaltır.

Bıçak Clourancant Hızlı ayar

Bıçak boşluğunu yeniden düzenlemek için hızlı ayar mekanizması. Elle kolay kullanım. bıçak boşluğunun kademesiz ayarlanmasını gerçekleştirme.

Ön Konumlandırma Dikeylik Regülatörü

Ön konumlandırma cihazı, dikeyliği ayarlama ve en soldaki ön desteğe konumlandırma cihazı, kesme hassasiyetini garanti eder, kolay kullanım, pratik ve verimli.

Tezgah Haddeleme Çelik Top

Haddeleme çelik bilye tezgahı sürtünmeyi azaltabilir, iş parçası yüzeyini koruyabilir.

12mm 3200mm Hidrolik Giyotin Kesme Makinası Cnc Sac Kesme Makinası

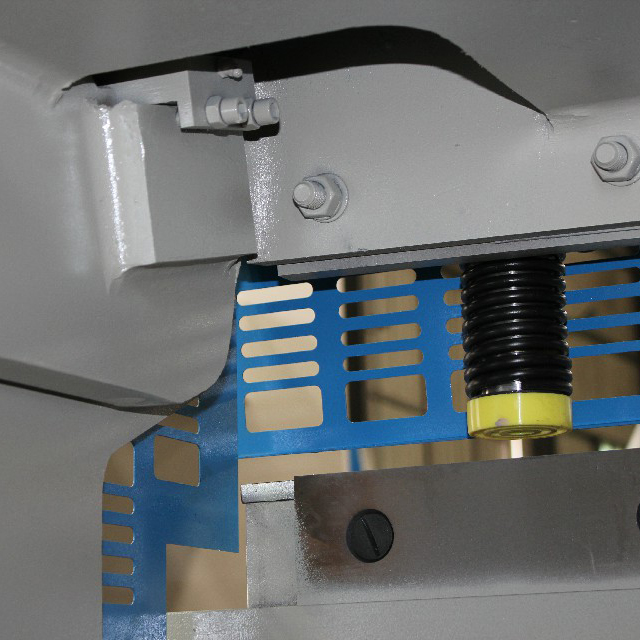

Dahili Yaylı Basınç Silindiri

Özel malzeme contası ile donatılmış alt ucu, alüminyum alaşımından veya diğer yumuşaklardan kaçınarak basıncı ayrı bir şekilde kontrol eder.
basılan malzemeler.

Yüksek Hassasiyetli Arka Dayama

Eşsiz ve özgün vidalı lineer kılavuz yapısı arka dayama, yüksek konumlandırma doğruluğu sağlar. Ayarlanabilir ışın kılavuz kuralı ve senkron iletim yapısı, kararlı ve güvenilir. İş parçasını arka dayama aralığından kesmek için isteğe bağlı kaldırma mekanizması yapısı. İnce ve geniş metal plakaları keserken pnömatik destek cihazı seçilebilir. Artan konumlandırma aralığı, kesimi daha verimli ve doğru hale getirir.

Stabil Elektrik Dolabı

Dayanıklı Fransa Schneider elektriği, makinenin kararlı çalışmasını sağlar. Makul hat bağlantısı ve düzenlemesi, arıza oranını büyük ölçüde azaltır. Operatör ve makinenin tüm parçaları iyi bir koruma sağladı. Arka kılavuz (X) Ekseninin konumlandırma doğruluğunu iyileştirmek için isteğe bağlı Servo ve sürücü.

KONFİGÜRASYON

CNC Kontrol Sistemi : Nanjing'den Estun E21S Kontrolü

Elektrik bileşenleri : Fransızca'dan Schneider Electrical

Ana Motor: Almanya Markasından Siemens

Açı Ölçüm Sensörü: OPKON English Markasından

İnverter Sürücü: Tayvan DELTA Servo Motor ve Sürüş Sistemi

PLC: Fransız Schneider Electrical

Kesme Bıçakları: Çin'den Shark Toolings

Hidrolik Sistem: Almanya'dan Bosch-Rexroth

Hidrolik Pompa: ABD Markasından SUNNY veya eşdeğer Marka

Boru konektörü: Almanya'dan EMB Markası

Vidalı Mil/ Liner kılavuzu: Tayvan Bölgesinden HIWIN

12mm 3200mm Hidrolik Giyotin Kesme Makinası Cnc Sac Kesme Makinası

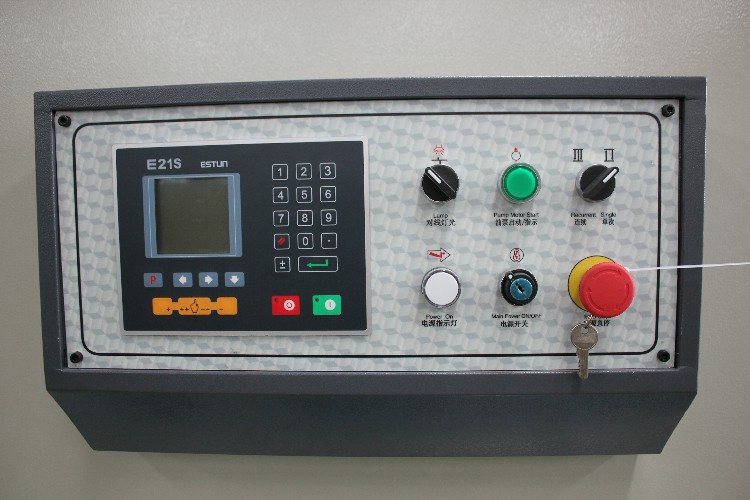

E21S Denetleyici

* Arka dayama ve blok kontrolü
* Genel AC motorlar için kontrol, frekans invertörü
* Akıllı konumlandırma
* Stok sayacı
* Tutma/dekompresyon süresi ayarı
* 40 programa kadar program hafızası
* Program başına 25 adıma kadar
* Tek taraflı konumlandırma
* Geri çekme işlevi
* Bir anahtar yedekleme/parametrelerin geri yüklenmesi
* mm/inç
* Çince / İngilizce

12mm 3200mm Hidrolik Giyotin Kesme Makinası Cnc Sac Kesme Makinası

SSS

1. S: Piyasada birçok Çinli marka görüyoruz, hepsi üretici mi? KEC/yaduan ne olacak?

C: Tüm bu Çinli markalar arasında çoğunun ticari markalar olduğu doğrudur.
Ancak KEC/yaduan, 2008'den beri hidrolik abkant presler ve kesme makineleri yapan gerçek üreticidir.

2. S: KEC'den doğru bir fiyat teklifi nasıl alınır?

C: Çalışmak istediğiniz malzeme, maksimum kalınlık ve maksimum genişlik ayrıntılarını bize sağlamanız yeterlidir.

3. S: OEM hizmeti yapabilir misiniz?

C: Tabii. tasarımınız veya diğer gereksinimleriniz kabul edilir, kendi logonuz makinede yapılabilir.

4. S: Çin'den ülkenize nakliye maliyeti nedir?

A: deniz yoluyla liman veya kapı adresinize makine gönderebiliriz.

Lütfen bize en yakın liman veya adresinizi posta koduyla bildirin.

Küresel nakliyeyi çeşitli şekillerde düzenlemek için birkaç güvenilir nakliye acentesi ile çalışıyoruz.

5. S: Ortalama teslim süresi nedir?

C: Stoklar için teslim süresi yaklaşık 7 gündür. Seri üretim için, teslim süresi depozito ödemesini aldıktan sonra 20-30 gündür. Teminat süreleri, depozito alındıktan sonra yürürlüğe girer. Teslim sürelerimiz son teslim tarihinize uymuyorsa, son teslim tarihine yetişmek için özel acil üretim ayarlayabiliriz. Her durumda, ihtiyaçlarınızı karşılamaya çalışacağız. Çoğu durumda hızlı teslimatı yönetebiliriz.

6. S: İlgili nakliye belgelerini sağlayabilir misiniz?

C: Evet, aşağıdakiler dahil çoğu belgeyi sağlayabiliriz:
Taşıma senedi;
Analiz/Uygunluk Sertifikaları;
CE sertifikası, COC sertifikası;
Sigorta;
Menşei ülke;
Ticari fatura;
Paket listesi ve gerekli diğer ihracat belgeleri.

7. S: LC ödemesini kabul ediyor musunuz?

C: Evet, normalde ödememiz T/T'dir, LC ödemesi de kabul edilebilir

8. S: Sipariş edilen makineler nasıl çalıştırılır?

A: Fabrikamızda sevkiyat öncesi makinelerin videoları doğrudan size gönderilecektir.

9. S: Devreye alma hizmeti ne olacak?

C: Devreye alma hizmeti sunabiliriz, alıcının uçak biletlerini karşılaması gerekir.

10. S: Ürün garantisi nedir?

C: Normalde 3 yıl. Taahhüdümüz, ürünlerimizden memnun kalmanızdır. Garanti kapsamında olsun ya da olmasın, tüm müşteri sorunlarını herkesin memnuniyetine göre ele almak ve çözmek şirketimizin kültürüdür.

11. S: Ürünlerin güvenli ve emniyetli teslimatını garanti ediyor musunuz?

C: Evet, her zaman yüksek kaliteli ihracat ambalajı kullanıyoruz. Ayrıca tehlikeli mallar için özel katı ambalajlar ve sıcaklığa duyarlı maddeler için onaylanmış soğuk hava deposu nakliyecileri kullanıyoruz. Özel paketleme ve standart dışı paketleme gereksinimleri ayrıca ücretlendirilir.

Detaylar

  • Maks. Kesme Genişliği (mm): 3200
  • Maks. Kesme Kalınlığı (mm): 12 mm
  • Otomatik Seviye: Tam Otomatik
  • Kesme Açısı: 1.5 derece
  • Bıçak Uzunluğu (mm): 2400 mm
  • Arka Dayama Hareketi (mm): 20 - 600 mm
  • Boğaz Derinliği (mm): 150 mm
  • Durum: Yeni
  • Güç (kW): 18,5 kW
  • Ağırlık (KG): 10800 KG
  • Voltaj: 380V/50HZ/3PH
  • Boyut (U*G*Y): 3880*2150*2000
  • Yıl: 2021
  • Garanti: 3 yıl
  • Önemli Satış Noktaları: Yüksek doğruluk
  • Uygulanabilir Sektörler: İnşaat Malzemesi Mağazaları, Makine Tamir Atölyeleri, Üretim Tesisi, İnşaat işleri, Enerji ve Madencilik
  • Showroom Yeri: Kanada, Birleşik Krallık, Amerika Birleşik Devletleri, Fransa, Almanya, Rusya, Japonya, Avustralya
  • Pazarlama Türü: Yeni Ürün 2021
  • Makine Test Raporu: Sağlandı
  • Video giden denetimi: Sağlandı
  • Çekirdek bileşenlerin garantisi: 3 yıl
  • Çekirdek Bileşenler: Rulman, Motor, Pompa, Dişli, PLC, Basınçlı kap, Motor, Şanzıman
  • Kontrol sistemi: Estun E21 NC Kontrol
  • Kesme malzemesi: Metal Paslanmaz Çelik Karbon Çelik
  • Sağlanan Satış Sonrası Hizmet: Ücretsiz yedek parça, Saha kurulumu, devreye alma ve eğitim, Saha bakım ve onarım hizmeti, Çevrimiçi destek, Video teknik desteği
  • Garanti Sonrası Servis: Video teknik destek, Çevrimiçi destek, Yedek parça, Saha bakım ve onarım hizmeti
  • Yerel Hizmet Konumu: Kanada, Birleşik Krallık, Amerika Birleşik Devletleri, Fransa, Pakistan, Meksika, Rusya, Avustralya, Güney Afrika
  • Sertifika: CE
